Gia công CNC đa trục: Hướng dẫn toàn diện về CNC 3 trục và 5 trục

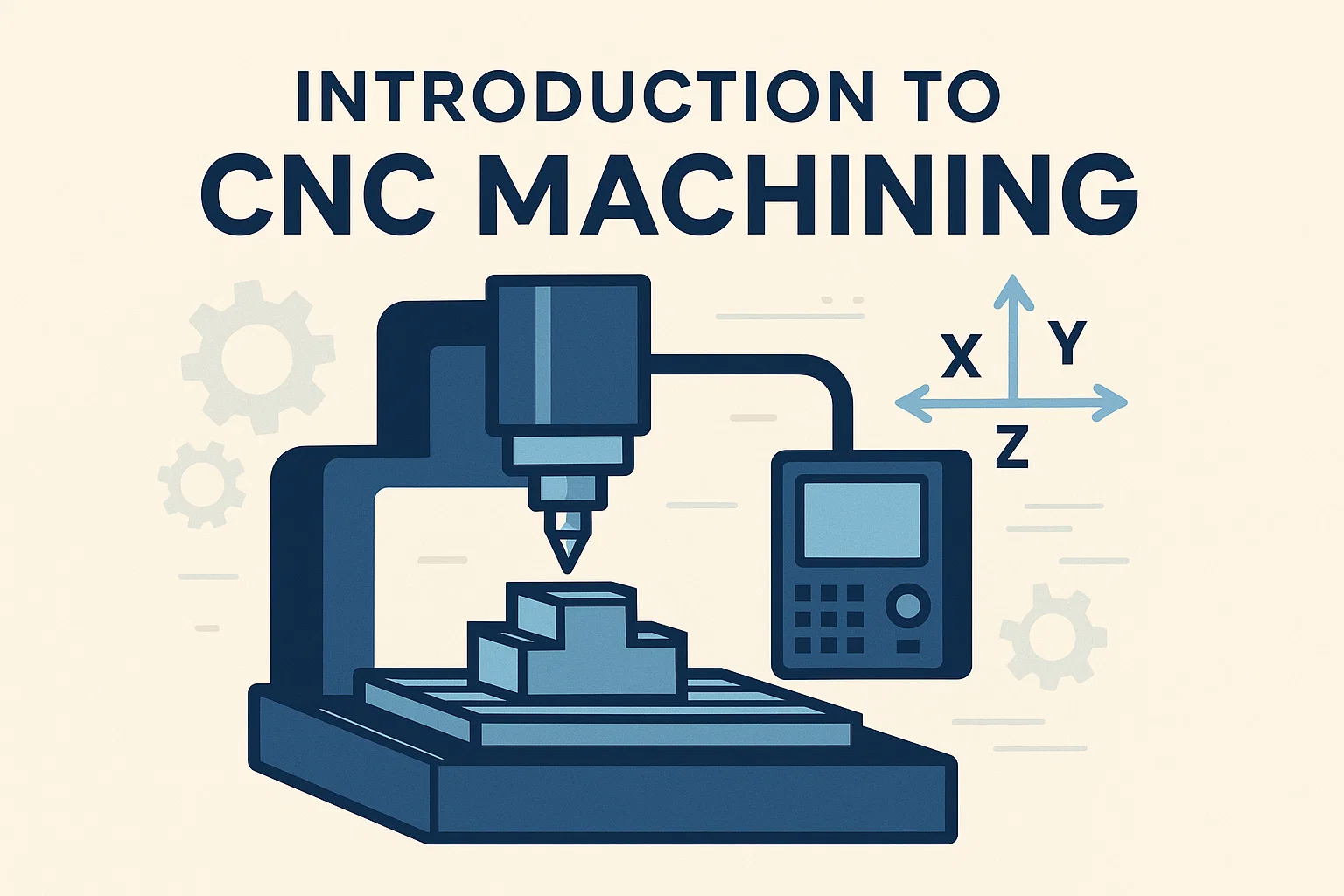

Giới thiệu về gia công CNC

Trong thế giới phức tạp của sản xuất hiện đại, Độ chính xác Và hiệu quả là tối quan trọng. Từ cấy ghép y tế nhỏ nhất đến thành phần hàng không vũ trụ lớn nhất, khả năng định hình nguyên liệu thô thành các bộ phận chính xác cao là rất quan trọng. Trong nhiều thập kỷ, các nhà công việc thợ tay lành nghề được chế tác tỉ mỉ bằng tay, một quá trình đòi hỏi thời gian, chuyên môn và thường dẫn đến sự không nhất quán. Tất cả điều này đã thay đổi với sự ra đời của Điều khiển số máy tính (CNC) Gia công, một công nghệ biến đổi cách mạng hóa cảnh quan sản xuất.

CNC Gia công tự động hóa việc điều khiển máy công cụ bằng phần mềm máy tính được lập trình sẵn. Thay vì đòn bẩy thủ công và bánh xe, hướng dẫn kỹ thuật số hướng dẫn chuyển động của máy, đảm bảo độ chính xác, độ lặp lại và tốc độ vô song. Sự thay đổi này đánh dấu một sự tiến hóa đáng kể từ gia công thủ công truyền thống, mở đường cho việc sản xuất hàng loạt các bộ phận phức tạp với chất lượng chưa từng có. Ngày nay, gia công CNC là xương sống của vô số ngành công nghiệp, từ ô tô và hàng không vũ trụ đến thiết bị y tế và thiết bị y tế tiêu dùng, cho phép tạo ra các thiết kế phức tạp từng là không thể.

Tổng quan nhanh:

3 trục Các máy CNC di chuyển một công cụ cắt dọc theo ba đường dẫn tuyến tính (X, Y, Z), lý tưởng cho các bộ phận đơn giản hơn, phẳng và các tính năng cơ bản.
Hiệu quả về chi phí và hiệu quả cho các thành phần khối lượng lớn, ít phức tạp hơn.
Thường yêu cầu nhiều thiết lập cho gia công nhiều mặt.

5 trục Các máy CNC thêm hai trục quay, cho phép công cụ tiếp cận phôi từ hầu như mọi góc độ.
Cho phần rất phức tạp, đường viền, hoặc phức tạp.
Đầu tư lớn hơn, cho các ngành công nghiệp tiên tiến như hàng không vũ trụ và y tế.

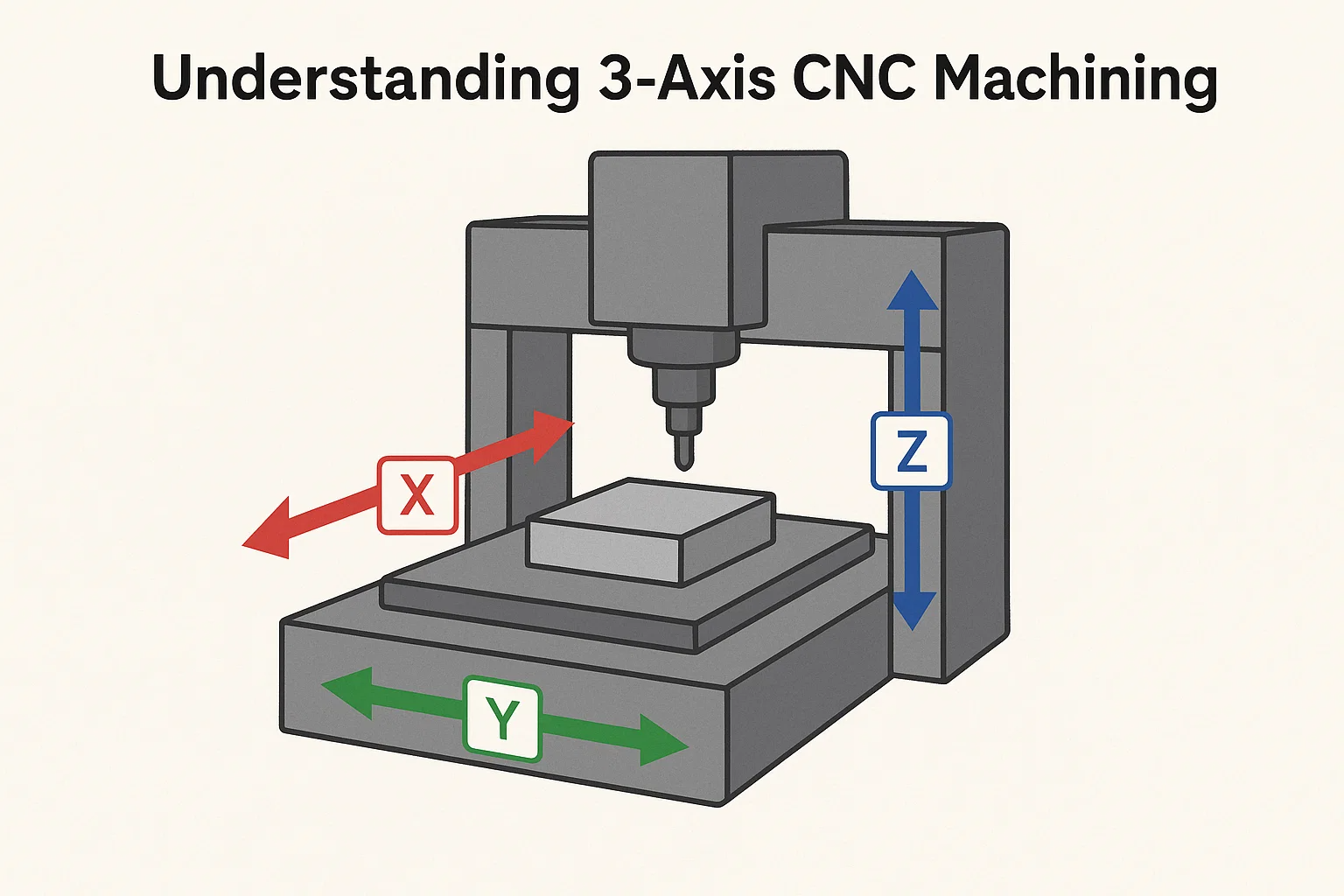

Hiểu gia công CNC 3 trục

Trọng tâm của gia công đa trục là khái niệm cơ bản về chuyển động dọc theo các trục khác nhau. Loại phổ biến và nền tảng nhất là Gia công 3 trục CNC , hoạt động dọc theo ba trục tuyến tính chính: X, y và z .

  • Các Trục x Thông thường kiểm soát chuyển động từ trái sang phải trên giường làm việc của máy.

  • Các Trục y ra lệnh di chuyển từ phía trước đến sau.

  • Các Trục z Quản lý chuyển động thẳng đứng, lên xuống của công cụ cắt.

Hãy nghĩ về nó giống như vẽ trên một mảnh giấy phẳng bằng bút: bạn có thể di chuyển bút sang trái/phải (x), lên/xuống trên giấy (y) và nhấc nó ra hoặc nhấn nó lên giấy (z).

Cách gia công 3 trục hoạt động

Trong máy CNC 3 trục, công cụ cắt di chuyển dọc theo ba trục này để loại bỏ vật liệu khỏi phôi đứng yên. Thiết lập này cho phép gia công trên một mặt phẳng hoặc một phần của bộ phận tại một thời điểm. Công cụ có thể di chuyển tuyến tính theo cả ba hướng, tạo các tính năng như lỗ, khe, túi và bề mặt phẳng. Nếu một mặt khác của phôi cần được gia công, phần phải được định vị lại thủ công hoặc "sửa chữa lại", có nghĩa là nó được kẹp vào một định hướng mới.

Các hoạt động và ứng dụng điển hình của CNC 3 trục

Máy CNC 3 trục rất linh hoạt và là công việc của nhiều cửa hàng máy móc. Họ xuất sắc trong các nhiệm vụ như:

  • Đối mặt: Tạo bề mặt phẳng.

  • Phay: Cắt các khe, kênh và túi.

  • Khoan và khai thác: Tạo lỗ và lỗ ren.

  • Hồ sơ: Cắt hình bên ngoài của một phần.

  • Khắc: Thêm văn bản hoặc thiết kế vào một bề mặt.

Các ứng dụng phổ biến của gia công CNC 3 trục bao gồm sản xuất các thành phần phẳng, khuôn đơn giản, các bộ phận cơ học chung và tạo mẫu trong đó không cần phải cắt xén phức tạp hoặc độ cong phức tạp ở nhiều phía.

Ưu điểm và hạn chế của gia công 3 trục

Thuận lợi:

  • Hiệu quả về chi phí: Nói chung, máy 3 trục ít tốn kém hơn để mua, vận hành và duy trì so với các đối tác đa trục của chúng.

  • Lập trình đơn giản hơn: Lập trình các đường chạy dao 3 trục thường đơn giản hơn, giúp chúng dễ học và thực hiện hơn.

  • Thiết lập nhanh hơn cho các phần đơn giản: Đối với các bộ phận có thể được gia công trong một hoặc hai thiết lập, 3 trục có thể rất hiệu quả.

  • Thông lượng cao: Lý tưởng để sản xuất khối lượng lớn các thành phần đơn giản hơn.

Hạn chế:

  • Độ phức tạp hạn chế: Không thể dễ dàng tạo hình học phức tạp với các bản khắc hoặc tính năng ở nhiều mặt mà không cần sửa lại.

  • Yêu cầu nhiều thiết lập: Đối với các bộ phận cần gia công trên nhiều bên, phôi phải được xoay thủ công và kẹp lại nhiều lần. Điều này thêm vào thời gian thiết lập và có thể giới thiệu sự không chính xác.

  • Bề mặt hoàn thiện: Đôi khi có thể tạo ra các kết thúc bề mặt tối ưu ít hơn trên các bề mặt đường viền do hiệu ứng "thang cầu thang" của các vết cắt tuyến tính.

  • Giảm tuổi thọ của công cụ: Các công cụ có thể trải nghiệm sự hao mòn nhiều hơn khi tiếp cận các đường viền phức tạp từ một số góc độ hạn chế.

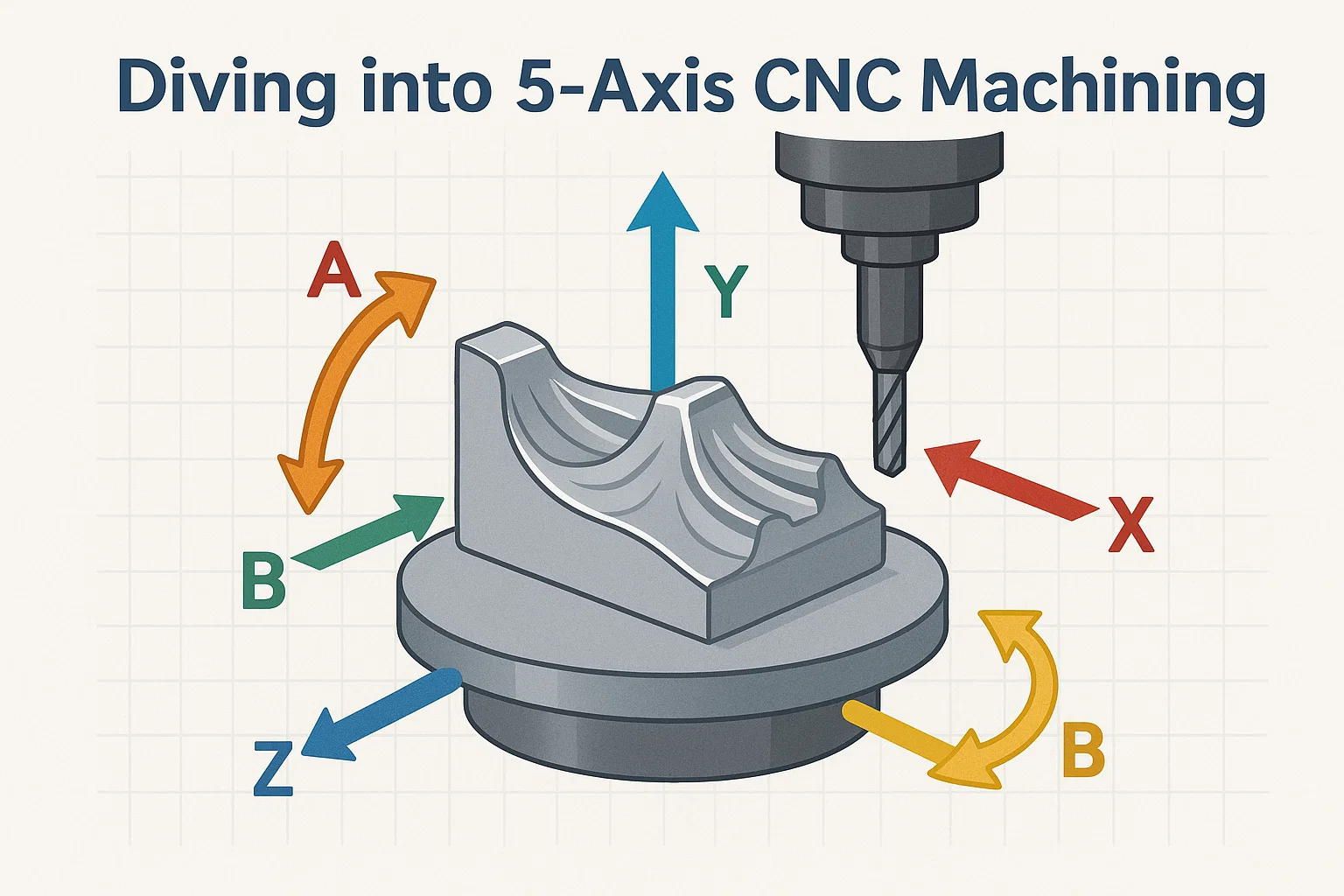

Lặn vào gia công CNC 5 trục

Trong khi gia công 3 trục vượt trội tại các hoạt động trên một mặt phẳng, nhu cầu của thiết kế sản phẩm hiện đại thường đòi hỏi sự phức tạp lớn hơn nhiều. Đây là nơi Gia công CNC 5 trục Các bước vào, thêm hai trục quay bổ sung vào ba trục tuyến tính hiện có (X, Y, Z). Các trục phụ này cho phép công cụ cắt tiếp cận phôi từ hầu như mọi hướng, cho phép tạo ra các hình học phức tạp và phức tạp trong một thiết lập duy nhất.

Giải thích về năm trục

Trong một máy 5 trục, bạn vẫn có tuyến tính quen thuộc X, y và z trục. Hai trục bổ sung là xoay, thường được gọi là A và b, hoặc a và c .

  • X, Y, Z: Các chuyển động tuyến tính, như trong gia công 3 trục.

  • Trục a: Xoay quanh trục x.

  • Trục b: Xoay quanh trục y.

  • Trục c: Xoay quanh trục z.

Các cấu hình máy 5 trục khác nhau sẽ kết hợp các trục quay này theo nhiều cách khác nhau (ví dụ: A và B, A và C hoặc B và C). Điểm quan trọng là các vòng quay này cho phép công cụ hoặc phôi (hoặc cả hai) nghiêng và xoay, trình bày các bề mặt khác nhau cho công cụ cắt mà không cần can thiệp thủ công.

Các loại máy 5 trục: Đồng thời và 3 2

Điều quan trọng là phải phân biệt giữa hai loại gia công chính 5 trục, vì khả năng và ứng dụng của chúng khác nhau:

  1. Gia công đồng thời 5 trục (đầy đủ 5 trục): Trong chế độ này, tất cả năm trục di chuyển đồng thời và liên tục trong quá trình cắt. Điều này có nghĩa là công cụ có thể duy trì tiếp xúc liên tục với một bề mặt đường viền phức tạp, chảy trơn tru xung quanh các đường cong và hình dạng. Khả năng này là rất cần thiết để tạo ra các dạng hữu cơ, phức tạp cao và đạt được hoàn thiện bề mặt vượt trội trên các bộ phận phức tạp.

  2. 3 2 Gia công trục (vị trí 5 trục): Còn được gọi là "trục 5 vị trí", phương pháp này sử dụng hai trục quay để định hướng phôi hoặc công cụ vào một vị trí cố định, và sau đó việc gia công chỉ sử dụng ba trục tuyến tính (X, Y, Z). Khi một phần được gia công, các trục quay lại theo định hướng phần cho phần tiếp theo. Mặc dù không phải là chất lỏng như 5 trục đồng thời, gia công 3 2 vẫn làm giảm đáng kể các thiết lập so với 3 trục, làm cho nó hiệu quả cao đối với các bộ phận có các tính năng trên nhiều khuôn mặt riêng biệt.

Cách gia công 5 trục hoạt động và khả năng của nó

Khả năng cốt lõi của gia công 5 trục nằm ở khả năng xoay dụng cụ cắt và/hoặc phôi trong quá trình gia công. Chuyển động liên tục hoặc được lập chỉ mục này cho phép:

  • Undercutcut: Tiếp cận các tính năng "ẩn" hoặc góc cạnh sao cho máy 3 trục không thể truy cập chúng mà không cần sửa lại.

  • Các góc công cụ được tối ưu hóa: Máy có thể nghiêng công cụ để duy trì góc cắt tối ưu so với bề mặt của bộ phận, dẫn đến hoàn thiện bề mặt tốt hơn, tuổi thọ công cụ dài hơn và loại bỏ vật liệu nhanh hơn.

  • Gia công thiết lập đơn: Nhiều phần phức tạp có thể được gia công hoàn toàn trong một lần, giảm đáng kể thời gian thiết lập, loại bỏ các lỗi tích lũy khỏi nhiều thiết lập và cải thiện độ chính xác của phần tổng thể.

Ưu điểm của việc sử dụng gia công CNC 5 trục

Lợi ích của việc chuyển sang gia công 5 trục là rất đáng kể, đặc biệt là đối với các thành phần có giá trị cao và phức tạp:

  • Tăng độ phức tạp của phần: Khả năng máy móc hình học phức tạp cao, hình dạng hữu cơ và các đường cong phức tạp không thực tế hoặc không thể trên các máy 3 trục.

  • Giảm các thiết lập và thời gian dẫn đầu: Bằng cách gia công nhiều mặt trong một thiết lập duy nhất, thời gian thiết lập được cắt giảm đáng kể, dẫn đến các chu kỳ sản xuất nhanh hơn và cải thiện hiệu quả tổng thể.

  • Độ chính xác và độ chính xác nâng cao: Loại bỏ nhiều thiết lập giảm thiểu rủi ro lỗi của con người và sự không chính xác về định vị lại, dẫn đến độ chính xác chiều cao hơn và dung sai chặt chẽ hơn.

  • Hoàn thiện bề mặt vượt trội: Sự tham gia của công cụ liên tục và các góc cắt tối ưu hóa dẫn đến hoàn thiện bề mặt mượt mà hơn, thường giảm hoặc loại bỏ sự cần thiết cho các hoạt động hoàn thiện thứ cấp.

  • Cải thiện tuổi thọ và hiệu suất của công cụ: Khả năng định hướng công cụ một cách tối ưu có nghĩa là ít căng thẳng hơn ở cạnh cắt, dẫn đến tuổi thọ công cụ dài hơn và tốc độ loại bỏ vật liệu hiệu quả hơn.

  • Truy cập vào Undercuts và Pockets sâu: Các khu vực gia công không thể truy cập được với các giới hạn 3 trục trở thành thói quen.

Các ứng dụng của CNC 5 trục trong hình học phức tạp và các bộ phận chính xác cao

Với khả năng tiên tiến của nó, gia công CNC 5 trục là không thể thiếu trong các ngành công nghiệp đòi hỏi mức độ phức tạp về độ chính xác và hình học cao nhất. Các ứng dụng của nó trải rộng trên phạm vi rộng:

  • Không gian vũ trụ: Sản xuất lưỡi tuabin (blisks), các động cơ, các thành phần cấu trúc với các đường viền phức tạp và các bộ phận động cơ.

  • Thiết bị y tế: Sản xuất các dụng cụ phẫu thuật phức tạp, cấy ghép chỉnh hình (ví dụ: khớp gối và khớp hông) và các thành phần giả với hình dạng giải phẫu.

  • Khuôn và chết: Tạo ra các khoang khuôn rất chi tiết và phức tạp để phun nhựa, đúc thổi và đúc chết.

  • Ô tô: Tạo mẫu và sản xuất các thành phần động cơ, máy thúc đẩy, và các tấm cơ thể nghệ thuật.

  • Năng lượng: Các thành phần cho dầu khí, và các ngành năng lượng tái tạo đòi hỏi hình học phức tạp và vật liệu bền.

  • Nghệ thuật và thiết kế: Điêu khắc các tác phẩm nghệ thuật phức tạp và nguyên mẫu với các hình thức hữu cơ.

Gia công CNC 5 trục thể hiện một bước nhảy vọt đáng kể về khả năng sản xuất, cho phép các ngành công nghiệp đẩy ranh giới thiết kế và tạo ra các thành phần có chức năng và hình thức chưa từng có.

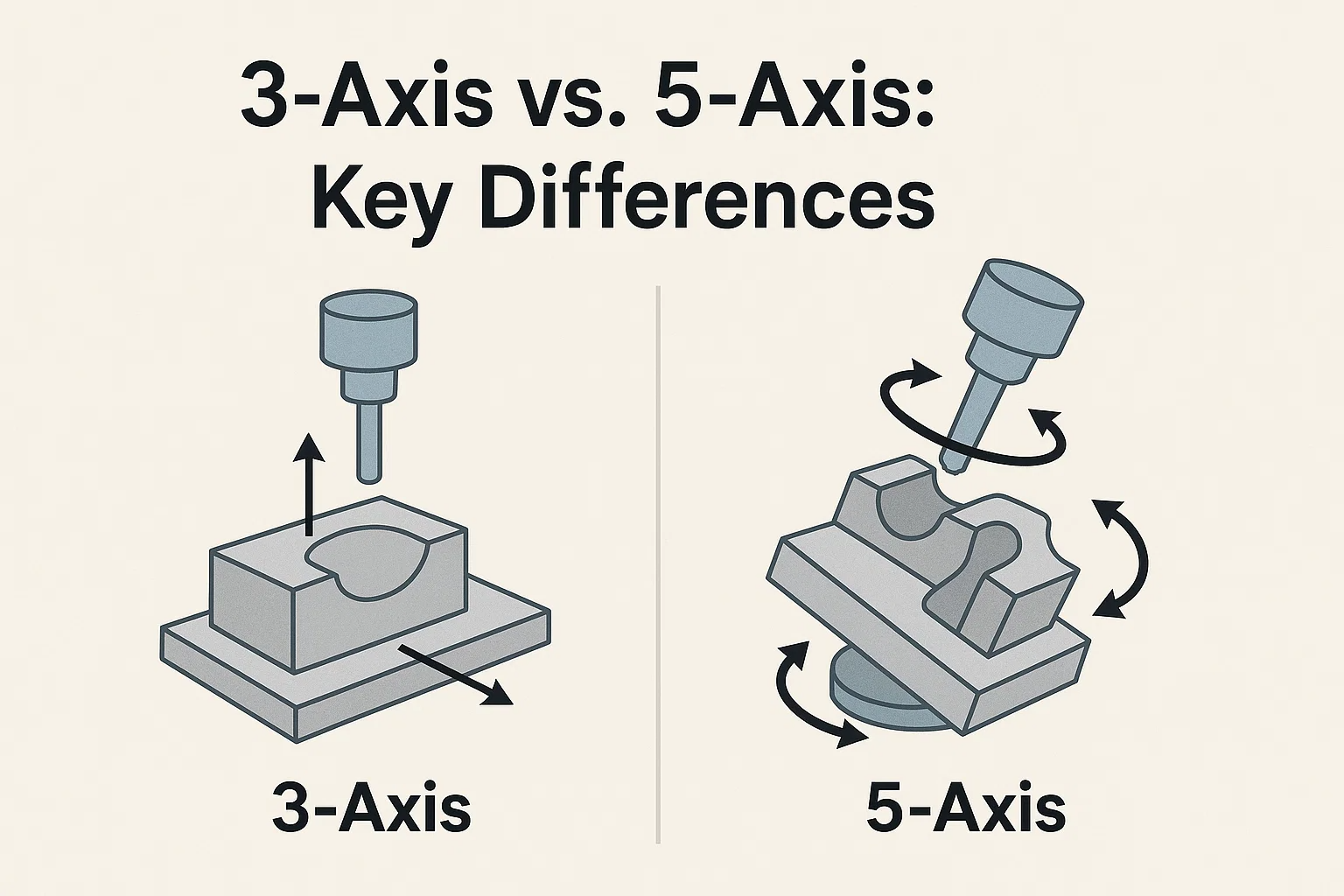

3 trục so với 5 trục: Sự khác biệt chính

Lựa chọn giữa gia công CNC 3 trục và 5 trục là một quyết định quan trọng ảnh hưởng đến sự phức tạp một phần, hiệu quả sản xuất, chi phí và cuối cùng là sự thành công của một dự án. Trong khi cả hai đều là phương pháp sản xuất mạnh mẽ, sự khác biệt cơ bản của họ chỉ ra các trường hợp sử dụng tối ưu của họ.

Để cung cấp một so sánh rõ ràng, hãy phá vỡ sự khác biệt chính:

Tính năng Gia công 3 trục CNC Gia công CNC 5 trục
Trục chuyển động X, y, z (ba trục tuyến tính) X, Y, Z (ba trục tuyến tính) Hai trục quay (A, B hoặc C)
Một phần phức tạp Tốt nhất cho hình học đơn giản hơn, bề mặt phẳng, túi cơ bản và lỗ. Giới hạn cho các đường viền hoặc đường viền phức tạp. Lý tưởng cho các hình dạng rất phức tạp, đường viền, hữu cơ, cắt xén và các tính năng phức tạp.
Thời gian thiết lập và hiệu quả Thường yêu cầu nhiều thiết lập và cố định lại cho các bộ phận với các tính năng ở các mặt khác nhau, tăng thời gian dẫn chung. Có thể máy nhiều mặt hoặc toàn bộ phần trong một thiết lập duy nhất, giảm đáng kể thời gian thiết lập và cải thiện hiệu quả.
Bề mặt hoàn thiện & độ chính xác Tốt cho bề mặt phẳng. Các bề mặt đường viền có thể thể hiện "bước chân cầu thang" hoặc hoàn thiện ít tối ưu hơn, có khả năng yêu cầu xử lý hậu kỳ. Đạt được hoàn thiện bề mặt vượt trội trên các đường viền phức tạp do định hướng công cụ liên tục và các góc cắt tối ưu, thường loại bỏ hoàn thiện thứ cấp.
Cân nhắc dụng cụ Thông thường sử dụng các công cụ dài hơn để đạt được các tính năng, có thể dẫn đến rung động, lệch và giảm tuổi thọ của công cụ. Phạm vi truy cập công cụ hạn chế. Cho phép các công cụ ngắn hơn, cứng hơn do truy cập đa góc. Sự tham gia của công cụ tối ưu dẫn đến tuổi thọ công cụ dài hơn và loại bỏ vật liệu tốt hơn.
Sự phức tạp lập trình Lập trình tương đối đơn giản hơn (mã G) do ít mức độ tự do hơn. Dễ dàng hơn cho các lập trình viên cấp nhập cảnh. Lập trình phức tạp hơn đáng kể do sự phối hợp của năm trục đồng thời. Yêu cầu phần mềm CAD/CAM tiên tiến và các lập trình viên lành nghề.
Tránh va chạm Phát hiện va chạm đơn giản hơn và tránh do chuyển động hạn chế. Rất quan trọng và phức tạp; Yêu cầu các công cụ mô phỏng nâng cao trong phần mềm CAM để ngăn chặn sự va chạm giữa công cụ, chủ sở hữu, trục chính và phôi.
Phân tích chi phí Đầu tư ban đầu: thấp hơn. Máy móc ít phức tạp hơn và do đó giá cả phải chăng hơn. Chi phí hoạt động: Nói chung thấp hơn mỗi giờ do thiết lập đơn giản hơn và máy móc ít phức tạp hơn. Đầu tư ban đầu: cao hơn đáng kể. Máy móc phức tạp hơn về mặt cơ học và yêu cầu điều khiển nâng cao. Chi phí hoạt động: Cao hơn mỗi giờ do độ phức tạp của máy, lập trình chuyên ngành và bảo trì. Tuy nhiên, chi phí mỗi phần có thể thấp hơn cho các phần phức tạp do giảm thiết lập và hiệu quả cao hơn.
Cấp độ kỹ năng vận hành Trung bình đến cao. Cao đến chuyên gia; Yêu cầu kiến ​​thức chuyên sâu về các nguyên tắc gia công đa trục và phần mềm nâng cao.

Phân tích chi tiết về sự khác biệt chính:

  • Sự phức tạp của các phần có thể được gia công: Đây là sự khác biệt cơ bản nhất. Các máy 3 trục bị giới hạn trong việc gia công từ một số lượng hạn chế (thường là đỉnh và đôi khi các cạnh nếu phần được định hướng lại). Các máy 5 trục, với khả năng quay của chúng, có thể truy cập hầu như mọi góc độ của phôi trong một thiết lập duy nhất. Điều này mở ra khả năng tạo ra các hình thức 3D rất phức tạp, hình dạng hữu cơ và các tính năng sâu với các phần dưới đơn giản là không thể hoặc đắt tiền trên máy 3 trục.

  • Thời gian thiết lập và hiệu quả: Đối với một phần yêu cầu gia công trên nhiều mặt (ví dụ: tất cả sáu cạnh của một khối), một máy 3 trục sẽ yêu cầu một số lần quay lại thủ công, mỗi máy yêu cầu máy dừng lại, toán tử phải can thiệp và đặt ra mới. Điều này làm tăng thêm thời gian, lao động và tiềm năng cho lỗi. Một máy 5 trục thường có thể hoàn thành một phần như vậy trong một thiết lập duy nhất, cắt giảm đáng kể thời gian không gia công và cải thiện hiệu quả tổng thể.

  • Bề mặt hoàn thiện và độ chính xác: Khi gia công các bề mặt cong trên máy 3 trục, công cụ phải thực hiện một loạt các đường chuyền tuyến tính, có thể để lại "bước" hoặc dấu công cụ có thể nhìn thấy, thường yêu cầu các hoạt động hoàn thiện thứ cấp như chà nhám hoặc đánh bóng. Các máy 5 trục có thể liên tục định hướng công cụ cắt tiếp tuyến trên bề mặt, cho phép các vết cắt mượt mà hơn, chính xác hơn dẫn đến kết thúc bề mặt vượt trội trực tiếp ra khỏi máy, giảm thiểu hoặc loại bỏ xử lý hậu kỳ. Cách tiếp cận đơn lẻ cũng làm giảm sự tích lũy của các lỗi có thể xảy ra với nhiều lần sửa lại, dẫn đến độ chính xác của phần tổng thể cao hơn.

  • Cân nhắc về công cụ và lập trình:

    • Dụng cụ: Gia công 3 trục đôi khi yêu cầu các công cụ dài hơn để tiếp cận các túi hoặc tính năng sâu, có thể dễ bị nhòe, rung và lệch, tác động đến bề mặt và độ chính xác. Các máy 5 trục thường có thể sử dụng các công cụ ngắn hơn, cứng hơn vì chúng có thể nghiêng bộ phận hoặc công cụ để tiếp cận tính năng, tăng cường độ ổn định và hiệu suất cắt.

    • Lập trình: Lập trình cho 3 trục tương đối đơn giản, chủ yếu xử lý các chuyển động tuyến tính. Lập trình 5 trục, tuy nhiên, phức tạp hơn đáng kể. Nó đòi hỏi phần mềm CAD/CAM tinh vi có khả năng tạo ra các đường chạy dao phối hợp đồng thời cả năm trục trong khi tránh va chạm giữa công cụ, giá đỡ công cụ, trục chính và phôi. Sự phức tạp này đòi hỏi các lập trình viên có tay nghề cao và thường liên quan đến mô phỏng rộng rãi.

  • Phân tích chi phí: Đầu tư ban đầu và chi phí hoạt động:

    • Đầu tư ban đầu: Có một sự khác biệt đáng kể trong chi phí trả trước. Máy CNC 3 trục thường có giá cả phải chăng hơn nhiều để mua, khiến chúng trở thành một điểm nhập cảnh dễ tiếp cận cho nhiều cửa hàng. Máy 5 trục, với độ phức tạp cơ học bổ sung, động cơ bổ sung, hệ thống điều khiển tiên tiến và các thành phần chính xác, thể hiện chi tiêu vốn cao hơn nhiều.

    • Chi phí hoạt động: Mặc dù chi phí vận hành hàng giờ của máy 5 trục có thể cao hơn (do bảo trì cao hơn, tiêu thụ điện năng và nhu cầu vận hành/lập trình viên có tay nghề cao), chi phí cho mỗi phần Đối với các thành phần phức tạp thường có thể thấp hơn 3 trục. Điều này là do hiệu quả tăng từ các thiết lập giảm, thời gian chu kỳ nhanh hơn, tuổi thọ công cụ được cải thiện và loại bỏ các hoạt động thứ cấp có thể vượt xa tốc độ hàng giờ cao hơn. Tuy nhiên, đối với các bộ phận đơn giản hơn, 3 trục vẫn là nhà vô địch chi phí không thể chối cãi.

Do đó, sự lựa chọn giữa 3 trục và 5 trục không chỉ đơn giản là về "nhiều trục hơn là tốt hơn", mà là một quyết định chiến lược dựa trên các nhu cầu cụ thể của dự án, sự phức tạp của phần mong muốn, yêu cầu chính xác, khối lượng sản xuất và ngân sách có sẵn.

Ứng dụng và ngành công nghiệp

Tính linh hoạt và độ chính xác của gia công CNC đa trục đã làm cho nó trở thành một công nghệ không thể thiếu trên một phổ rộng của các ngành công nghiệp. Trong khi các máy 3 trục vẫn còn quan trọng đối với các bộ phận đơn giản hơn, có khối lượng lớn, các máy 5 trục mở khóa các khả năng mới cho sự đổi mới và hiệu suất trong các lĩnh vực đòi hỏi độ phức tạp và độ chính xác tối đa.

Dưới đây là cách gia công CNC 3 trục và 5 trục được áp dụng trên các lĩnh vực khác nhau:

Không gian vũ trụ: Sản xuất lưỡi tuabin, các thành phần cấu trúc

Ngành công nghiệp hàng không vũ trụ được cho là khu vực đòi hỏi khắt khe nhất đối với gia công CNC, nơi an toàn, hiệu suất và giảm cân là điều tối quan trọng.

  • Sự thống trị 5 trục: Ngành công nghiệp này phụ thuộc rất nhiều vào gia công đồng thời 5 trục cho các thành phần quan trọng. Ví dụ bao gồm:

    • Lưỡi dao tuabin (Blisks/Impeller): Các đường cong phức tạp, khí động học của lưỡi tuabin, thường được sản xuất dưới dạng các mảnh một mảnh, đòi hỏi chuyển động 5 trục liên tục để đạt được độ chính xác cần thiết cho luồng không khí và hiệu quả tối ưu.

    • Các thành phần cấu trúc: Khung máy bay phức tạp, các miếng đệm cánh, vách ngăn và các thành phần thiết bị hạ cánh với các đường viền phức tạp và các mẫu lỗ chính xác được gia công để chịu đựng chặt chẽ từ các vật liệu nhẹ, nhẹ như hợp kim Titanium và nhôm.

    • Vỏ động cơ và vòi phun: Những bộ phận này thường có các kênh làm mát bên trong và hình học phức tạp chỉ có thể được sản xuất một cách hiệu quả với các khả năng đa trục.

  • Tiện ích 3 trục: Mặc dù 5 trục rất quan trọng đối với các bộ phận rất phức tạp, các máy 3 trục vẫn đóng vai trò trong việc tạo ra các dấu ngoặc đơn giản hơn, các tấm lắp và các thành phần bên trong không yêu cầu truy cập nhiều mặt hoặc đường viền phức tạp.

Ô tô: Tạo mẫu và sản xuất các bộ phận động cơ phức tạp

Ngành công nghiệp ô tô sử dụng gia công CNC rộng rãi, từ tạo mẫu nhanh đến sản xuất khối lượng lớn, liên tục thúc đẩy hiệu quả và hiệu suất.

  • 5 trục cho hiệu suất & tạo mẫu:

    • Khối động cơ và đầu xi lanh: Mặc dù sản xuất quy mô lớn thường sử dụng các đường truyền chuyên dụng, các máy 5 trục rất quan trọng để tạo mẫu thiết kế động cơ mới, tạo ra các buồng đốt phức tạp, ống nạp và cổng xả với động lực học dòng tối ưu.

    • Các thành phần truyền dẫn: Các bánh răng, trục và vỏ hộp số với hình học bên trong phức tạp được hưởng lợi từ khả năng đa trục, đảm bảo hoạt động mượt mà và độ bền.

    • Tùy chỉnh và phương tiện thích hợp: Đối với phương tiện hiệu suất cao, sang trọng hoặc đua xe, 5 trục cho phép tạo ra các thành phần độc đáo, được tối ưu hóa.

  • 3 trục cho khối lượng & đơn giản:

    • Phanh cánh quạt và calipers: Nhiều thành phần ô tô đơn giản hơn, đặc biệt là các thành phần phần lớn bằng phẳng hoặc đối xứng xoay vòng, được sản xuất hiệu quả trên máy tiện 3 trục và CNC (hoạt động trên 2 hoặc 3 trục).

    • Khung gầm và dấu ngoặc bên trong: Các thành phần cấu trúc và nội thất ít phức tạp hơn thường được gia công bằng cách sử dụng các quy trình 3 trục cho hiệu quả chi phí.

Thiết bị y tế: Cấy ghép, dụng cụ phẫu thuật, chân giả

Độ chính xác, khả năng tương thích sinh học và thiết kế phức tạp là không thể thương lượng trong lĩnh vực y tế, làm cho gia công CNC không thể thiếu.

  • 5 trục cho các thành phần quan trọng trong cuộc sống:

    • Cấy ghép chỉnh hình: Thay thế khớp hông và đầu gối, cấy ghép cột sống và các tấm xương đòi hỏi các hình dạng giải phẫu phức tạp và hoàn thiện bề mặt rất mịn mà chỉ gia công đồng thời 5 trục có thể đạt được một cách đáng tin cậy. Các vật liệu như titan và coban-chrome là phổ biến.

    • Dụng cụ phẫu thuật: Các công cụ phẫu thuật tốt, phức tạp, thường có bề mặt hấp dẫn phức tạp, các cạnh cắt chuyên dụng hoặc cơ chế bên trong, được tạo ra với độ chính xác cao bằng cách sử dụng 5 trục.

    • Tùy chỉnh chân giả: Các chi chân giả đặc trưng cho bệnh nhân và cấy ghép nha khoa đòi hỏi độ chính xác tuyệt đối cho sự phù hợp và chức năng, thường được tạo từ các lần quét kỹ thuật số được chuyển trực tiếp thành các đường chạy dao 5 trục.

  • 3 trục cho các thành phần hỗ trợ: Vỏ thiết bị y tế đơn giản hơn, tấm cơ sở cho thiết bị chẩn đoán và một số thành phần công cụ phòng thí nghiệm có thể được sản xuất hiệu quả với gia công 3 trục.

Nấm mốc và Die: tạo ra các khoang nấm mốc phức tạp và các thành phần chết

Ngành công nghiệp nấm mốc và khuôn là sản xuất hàng loạt, vì các công cụ này định hình mọi thứ, từ hàng tiêu dùng nhựa đến các bộ phận ô tô.

  • 5 trục cho khuôn phức tạp:

    • Khuôn phun cho các bộ phận phức tạp: Tạo ra các lỗ hổng phức tạp để ép phun nhựa, đặc biệt là các bộ phận có độ cong phức tạp, cắt xén và kết cấu bề mặt mịn, là một ứng dụng chính cho gia công 5 trục. Nó làm giảm đáng kể nhu cầu về các quy trình thứ cấp như EDM hoặc đánh bóng bằng tay.

    • Chết casting chết và dập cái chết: Đối với các bộ phận yêu cầu các hình thức phức tạp hoặc trong đó nhiều tính năng phải được tích hợp vào một lần chết, 5 trục đảm bảo độ chính xác cao và chất lượng bề mặt cần thiết cho hàng triệu lần lặp lại.

  • 3 trục cho chết và cơ sở đơn giản hơn: Các máy 3 trục vẫn được sử dụng để chèn khuôn, cơ sở và các thành phần ít phức tạp hơn không có bề mặt có đường viền cao.

Các ngành công nghiệp khác: Điện tử, năng lượng và hàng tiêu dùng

Tầm với của CNC đa trục vượt xa các ngành công nghiệp cốt lõi này:

  • Điện tử:

    • 5 trục: Các tản nhiệt độ chính xác cao với hình học vây phức tạp, vỏ tùy chỉnh cho các thiết bị tính toán hoặc âm thanh cao cấp và các đầu nối chuyên dụng thường được hưởng lợi từ khả năng 5 trục để quản lý nhiệt tối ưu và phù hợp chính xác.

    • 3 trục: Sản xuất các thành phần bảng mạch, vỏ cơ bản và các bộ phận cơ học nhỏ cho thiết bị điện tử tiêu dùng.

  • Năng lượng (Dầu khí, có thể tái tạo):

    • 5 trục: Các thành phần cho các công cụ khoan hạ cấp phải chịu được điều kiện khắc nghiệt, các thành phần tuabin để phát điện hoặc phát điện gió với các cấu hình khí động học phức tạp và thân van áp suất cao.

    • 3 trục: Chế tạo các khung cho các tấm pin mặt trời, các thành phần đường ống ít phức tạp hơn và mặt bích tiêu chuẩn.

  • Hàng tiêu dùng:

    • 5 trục: Sản xuất các thiết bị thể thao cao cấp (ví dụ: người đứng đầu câu lạc bộ golf, các bộ phận xe đạp), khuôn trang sức phức tạp và các bộ phận cho máy ảnh chuyên dụng hoặc thiết bị quang học nơi hình thành và thẩm mỹ là rất quan trọng.

    • 3 trục: Tạo mẫu và sản xuất vỏ cho các thiết bị, các thành phần đồ nội thất và các mặt hàng hàng ngày khác nhau trong đó hiệu quả chi phí và hình học đơn giản là chìa khóa.

Về bản chất, trong khi gia công 3 trục vẫn là một giải pháp cơ bản và hiệu quả về chi phí cho một loạt các bộ phận, gia công 5 trục là công nghệ cho phép tạo ra các thành phần tiên tiến nhất, hiệu suất cao và thách thức hình học. Việc lựa chọn thường đi xuống để cân bằng độ phức tạp của phần, độ chính xác cần thiết, khối lượng sản xuất và ngân sách.

Chọn đúng máy CNC

Quyết định giữa đầu tư vào máy CNC 3 trục hoặc 5 trục là một vấn đề quan trọng đối với bất kỳ hoạt động sản xuất nào. Nó không phải là một người vốn đã "tốt hơn" so với cái kia, mà là chọn công nghệ phù hợp nhất cho các nhu cầu cụ thể và mục tiêu kinh doanh. Một đánh giá cẩn thận về một số yếu tố chính là điều cần thiết.

Các yếu tố cần xem xét: sự phức tạp một phần, khối lượng sản xuất, ngân sách

  1. Sự phức tạp một phần và hình học:

    • 3 trục: Nếu sản xuất chính của bạn liên quan đến các bộ phận phẳng, các thành phần có túi đơn giản, các đường viền đơn giản trên một mặt phẳng hoặc các bộ phận có thể dễ dàng được định vị lại bằng tay mà không mất độ chính xác, máy 3 trục có thể đủ và kinh tế hơn.

    • 5 trục: Đối với các thiết kế có các đường cong phức tạp, bề mặt 3D phức tạp, cắt, túi sâu yêu cầu truy cập đa góc hoặc các thành phần đòi hỏi dung sai cực kỳ chặt chẽ và hoàn thiện bề mặt vượt trội trong một thiết lập duy nhất, gia công 5 trục là lựa chọn rõ ràng. Các bộ phận ô tô hàng không vũ trụ, y tế và cao cấp là những ví dụ điển hình.

  2. Khối lượng sản xuất:

    • 3 trục: Để sản xuất khối lượng rất cao của các bộ phận đơn giản hơn, một đội máy 3 trục có thể có hiệu quả về chi phí cao, đặc biệt nếu thời gian thiết lập là tối thiểu mỗi phần.

    • 5 trục: Mặc dù máy 5 trục có chi phí ban đầu cao hơn, khả năng giảm thiết lập và hợp nhất các hoạt động thường dẫn đến thời gian chu kỳ nhanh hơn mỗi phần cho các hình học phức tạp. Điều này có thể dẫn đến chi phí tổng thể thấp hơn trên mỗi phần đối với các thành phần có giá trị cao, phức tạp, ngay cả ở khối lượng thấp hơn, bằng cách giảm lao động, dụng cụ và xử lý hậu kỳ. Đối với các bộ phận rất phức tạp, 5 trục cũng cho phép sản xuất "Out" (hoạt động không giám sát) do giảm sự can thiệp của con người.

  3. Ngân sách: Đầu tư ban đầu và chi phí hoạt động:

    • Đầu tư ban đầu: Máy 3 trục có giá cả phải chăng hơn đáng kể, khiến chúng trở nên lý tưởng cho các công ty khởi nghiệp hoặc doanh nghiệp có vốn hạn chế. Một máy 5 trục đại diện cho một chi phí vốn lớn hơn nhiều do cơ học tiên tiến, hệ thống điều khiển và các thành phần chính xác.

    • Chi phí hoạt động: Mặc dù máy 5 trục có chi phí vận hành hàng giờ cao hơn (điện, dụng cụ chuyên dụng, lập trình viên/nhà điều hành có tay nghề cao, bảo trì), chúng có thể được bù đắp bằng cách tăng hiệu quả, giảm phế liệu và loại bỏ các hoạt động thứ cấp cho các bộ phận phức tạp. Khi tính toán chi phí thực sự, hãy xem xét tổng chi phí sản xuất một phần đã hoàn thành, không chỉ là tỷ lệ hàng giờ của máy.

  4. Kết thúc bề mặt mong muốn và độ chính xác:

    • Nếu hoàn thiện bề mặt là rất quan trọng và không thể chịu đựng được "thang cầu thang" hoặc yêu cầu xử lý hậu kỳ tối thiểu, 5 trục mang lại lợi thế khác biệt. Tương tự, đối với mức độ chính xác kích thước cao nhất đối với các hình học phức tạp, khả năng Setup đơn của 5 trục làm giảm các lỗi tích lũy.

  5. Chuyên môn và phần mềm lập trình:

    • Đánh giá các kỹ năng lập trình hiện tại của nhóm của bạn và khả năng của phần mềm CAD/CAM hiện tại của bạn. Gia công 5 trục đòi hỏi phần mềm tinh vi hơn và các lập trình viên được đào tạo cao do sự phức tạp của việc phối hợp nhiều trục và tránh va chạm.

Khi nào nên sử dụng 3 trục so với 5 trục

  • Chọn 3 trục khi:

    • Các bộ phận tương đối đơn giản, chủ yếu là lăng trụ hoặc có thể được gia công từ 1-2 bên.

    • Hạn chế về ngân sách là nghiêm ngặt.

    • Sản xuất khối lượng lớn các thành phần đơn giản là ưu tiên.

    • Độ chính xác thấp hơn và hoàn thiện bề mặt trên các bề mặt đường viền là chấp nhận được, hoặc xử lý hậu kỳ là khả thi.

    • Bạn có nhiều lao động để sửa chữa lại thủ công nếu cần.

  • Chọn 5 trục khi:

    • Các bộ phận có hình học phức tạp, bề mặt dạng tự do, cắt xén hoặc các tính năng yêu cầu truy cập đa góc.

    • Độ chính xác cao và hoàn thiện bề mặt vượt trội là rất quan trọng.

    • Giảm thời gian thiết lập và tăng hiệu quả tổng thể (đối với các phần phức tạp) là tối quan trọng.

    • Bạn nhằm mục đích gia công "một bộ đơn" để giảm thiểu lỗi và thời gian dẫn.

    • Bạn đang sản xuất các thành phần có giá trị cao cho các ngành công nghiệp như hàng không vũ trụ, y tế hoặc ô tô tiên tiến.

    • Bạn có ngân sách cho một khoản đầu tư ban đầu cao hơn và tiếp cận với tài năng lập trình lành nghề.

Cuối cùng, sự lựa chọn tối ưu thường liên quan đến sự pha trộn của những cân nhắc này và đối với nhiều cơ sở sản xuất, có cả khả năng 3 trục và 5 trục mang lại sự linh hoạt lớn nhất để giải quyết một loạt các dự án khác nhau.

Xu hướng tương lai trong gia công CNC đa trục

Thế giới của gia công CNC đa trục còn lâu mới trì trệ. Được thúc đẩy bởi nhu cầu không ngừng về độ chính xác cao hơn, hiệu quả cao hơn và khả năng phần phức tạp hơn, công nghệ tiếp tục phát triển với tốc độ nhanh chóng. Một số xu hướng chính đang định hình tương lai của nó:

  1. Tăng tự động hóa và sản xuất đèn:

    • Ngoài các bộ thay đổi công cụ tự động và hệ thống pallet, việc tích hợp các robot hợp tác (COBOTS) để tải/dỡ hàng, gỡ lỗi và kiểm tra chất lượng đang trở nên phổ biến hơn. Điều này thúc đẩy hướng tới sản xuất hoàn toàn tự động, "tắt đèn", cho phép các máy chạy 24/7 với sự giám sát tối thiểu của con người, tăng đáng kể thông lượng và giảm chi phí lao động.

  2. Trí tuệ nhân tạo (AI) và Tích hợp học máy (ML):

    • AI và ML đang cách mạng hóa CNC bằng cách tối ưu hóa các quy trình trong thời gian thực. Điều này bao gồm:

      • Bảo trì dự đoán: Thuật toán AI phân tích dữ liệu cảm biến (độ rung, nhiệt độ, mức tiêu thụ năng lượng) để dự đoán độ mòn của công cụ và lỗi máy tiềm năng trước Chúng xảy ra, cho phép bảo trì chủ động và giảm thời gian chết tốn kém.

      • Tối ưu hóa đường chạy dao: AI có thể phân tích dữ liệu gia công trong quá khứ để tối ưu hóa các tham số cắt (nguồn cấp dữ liệu, tốc độ, độ sâu cắt) để cải thiện hiệu quả, hoàn thiện bề mặt và tuổi thọ dụng cụ, thậm chí thích nghi với các biến thể vật liệu.

      • Kiểm soát chất lượng tự động: Các hệ thống tầm nhìn chạy bằng AI có thể thực hiện kiểm tra trong quá trình, phát hiện các khiếm khuyết và sai lệch trong thời gian thực.

  3. Công nghệ sinh đôi kỹ thuật số:

    • Tạo một "Twin kỹ thuật số" - một bản sao ảo của máy CNC vật lý và toàn bộ quy trình sản xuất của nó - đang đạt được lực kéo. Điều này cho phép:

      • Mô phỏng toàn diện: Chạy mô phỏng gia công ảo để xác định các va chạm tiềm năng, tối ưu hóa các đường chạy dao và kiểm tra các chiến lược khác nhau mà không tiêu thụ tài nguyên vật lý.

      • Giám sát và kiểm soát thời gian thực: Sử dụng Twin kỹ thuật số để theo dõi hiệu suất của máy thực tế trong thời gian thực, chẩn đoán các vấn đề và điều chỉnh từ xa.

  4. Sản xuất lai: Phụ gia đáp ứng trừ:

    • Một xu hướng đột phá bao gồm các máy kết hợp sản xuất phụ gia (in 3D) và khả năng gia công CNC trừ trong một nền tảng duy nhất. Điều này cho phép:

      • Xây dựng và hoàn thiện: Việc xây dựng một phần hình dạng gần ròng (ví dụ: thông qua sự lắng đọng năng lượng theo định hướng - DED) và sau đó gia công chính xác nó đến dung sai cuối cùng và hoàn thiện bề mặt trong cùng một máy.

      • Bổ sung tính năng và sửa chữa: Sửa chữa các thành phần có giá trị cao bị mòn hoặc bị hỏng bằng cách thêm vật liệu và sau đó gia công nó, hoặc thêm các tính năng phức tạp vào các bộ phận hiện có. Điều này làm giảm chất thải vật liệu và mở ra các khả năng thiết kế mới.

  5. Kết nối nâng cao và IoT (Internet of Things):

    • Các máy CNC ngày càng được kết nối, chia sẻ dữ liệu trên sàn nhà máy và hơn thế nữa. Điều này cho phép:

      • Giám sát hiệu suất thời gian thực: Các nhà khai thác và người quản lý có thể truy cập dữ liệu trực tiếp về việc sử dụng máy, năng suất và sức khỏe.

      • Ra quyết định dựa trên dữ liệu: Những hiểu biết từ dữ liệu tổng hợp có thể thông báo lịch trình sản xuất, phân bổ tài nguyên và các sáng kiến ​​cải tiến liên tục.

  6. Thực hành sản xuất bền vững:

    • Ngành công nghiệp đang hướng tới các giải pháp thân thiện với môi trường hơn, bao gồm các thiết kế máy tiết kiệm năng lượng, các chiến lược cắt tối ưu hóa để giảm chất thải vật liệu, cải thiện hệ thống lọc và tái chế chất làm mát và sử dụng chất lỏng cắt bền vững hơn.

Phần mềm và lập trình

Đằng sau mỗi phần cắt chính xác là một tập hợp các hướng dẫn được chế tạo tỉ mỉ, được tạo và tinh chỉnh thông qua phần mềm tinh vi. Sự phát triển của gia công CNC đa trục được liên kết chặt chẽ với những tiến bộ trong Thiết kế hỗ trợ máy tính (CAD) Và Sản xuất hỗ trợ máy tính (CAM) Phần mềm, cùng với ngôn ngữ cơ bản của lập trình CNC.

Phần mềm CAD/CAM cho máy 3 trục và 5 trục

Hành trình từ một khái niệm kỹ thuật số đến một phần vật lý bắt đầu với CAD và CAM.

  • CAD (Thiết kế hỗ trợ máy tính): Phần mềm này được sử dụng để tạo ra các bản vẽ 2D và mô hình 3D của phần sẽ được sản xuất. Các hệ thống CAD hiện đại cung cấp các công cụ mạnh mẽ để thiết kế hình học phức tạp, đảm bảo độ chính xác về chiều và chuẩn bị các mô hình cho quy trình sản xuất. Đối với gia công đa trục, phần mềm CAD phải có khả năng xử lý các bề mặt phức tạp cao và các cụm phức tạp.

  • CAM (Sản xuất hỗ trợ máy tính): Đây là nơi phép thuật xảy ra cho gia công CNC. Phần mềm CAM lấy mô hình 3D được tạo trong CAD và dịch nó thành các hướng dẫn có thể đọc được bằng máy. Các chức năng chính của phần mềm CAM bao gồm:

    • Thế hệ đường chạy dao: Chức năng quan trọng nhất, tạo các tuyến chính xác Công cụ cắt sẽ làm theo để loại bỏ vật liệu. Đối với 3 trục, những đường chạy dao này tương đối đơn giản. Đối với 5 trục, phần mềm CAM phải tạo ra các đường chạy dao được đồng bộ hóa rất phức tạp, phối hợp cả năm trục, đảm bảo chuyển động mượt mà, góc cắt tối ưu và loại bỏ vật liệu hiệu quả.

    • Quản lý thư viện công cụ: Lưu trữ và quản lý dữ liệu cho các công cụ cắt khác nhau (đường kính, chiều dài, sáo, vật liệu, v.v.).

    • Tính toán nguồn cấp dữ liệu và tốc độ: Xác định tốc độ quay tối ưu của trục chính và tốc độ mà công cụ di chuyển qua vật liệu để đạt được kết thúc bề mặt mong muốn và tuổi thọ công cụ.

    • Phát hiện va chạm: Điều quan trọng, đặc biệt đối với phần mềm CAM 5 trục mô phỏng toàn bộ quy trình gia công để phát hiện và ngăn chặn sự va chạm giữa công cụ cắt, giá đỡ công cụ, trục chính, phôi và các thành phần máy. Điều này ngăn ngừa thiệt hại tốn kém và đảm bảo hoạt động an toàn.

    • Hậu xử lý: Bước cuối cùng trong đó các đường chạy dây chuyền chung được tạo bởi CAM được chuyển đổi thành phương ngữ mã G và mã M cụ thể mà bộ điều khiển máy CNC cụ thể có thể hiểu được. Đây là một chức năng quan trọng và chuyên môn cao, vì một bộ xử lý hậu được cấu hình kém có thể dẫn đến lỗi máy hoặc hiệu suất dưới mức tối ưu.

Đối với gia công 5 trục , Khả năng phần mềm CAM phải đặc biệt nâng cao. Nó cần các thuật toán có thể xử lý các chuyển động đồng thời, tự động nghiêng công cụ để tham gia tối ưu và cung cấp khả năng tránh va chạm mạnh mẽ trong một môi trường rất năng động. Các giải pháp phần mềm CAM hàng đầu như Autodesk Fusion 360, Siemens NX, MasterCam, Hypermill và EDGECAM cung cấp các mô-đun và tính năng chuyên dụng được thiết kế đặc biệt cho lập trình đa trục hiệu suất cao.

Ngôn ngữ lập trình CNC (mã G và mã M)

Ở cấp độ thấp nhất, các máy CNC giao tiếp thông qua ngôn ngữ lập trình tiêu chuẩn, nhưng thường cụ thể của máy Mã G. Và Mã m .

  • G-Code (Mã hình học): Đây là ngôn ngữ cốt lõi quyết định các chuyển động hình học của máy. Mã G nói với máy Ở đâu để di chuyển, nhanh như thế nào , Và dọc theo con đường nào . Ví dụ bao gồm:

    • G00 : Traverse nhanh (di chuyển ở tốc độ tối đa mà không cần cắt).

    • G01 : Nội suy tuyến tính (di chuyển theo một đường thẳng ở tốc độ thức ăn được chỉ định).

    • G02 / G03 : Nội suy tròn (di chuyển trong một vòng cung theo chiều kim đồng hồ/ngược chiều kim đồng hồ).

    • G90 / G91 : Định vị tuyệt đối/gia tăng.

    • Các khía cạnh kiểm soát mã G khác như lựa chọn mặt phẳng, bù máy cắt và các chu kỳ đóng hộp (trình tự được lập trình sẵn để khoan, khai thác, v.v.).

  • Mã M (Mã linh tinh): Các mã này kiểm soát các chức năng phụ trợ của máy không liên quan trực tiếp đến chuyển động công cụ. Modes m nói với máy Gì để làm. Ví dụ bao gồm:

    • M03 / M04 : Trục chính trên (theo chiều kim đồng hồ/ngược chiều kim đồng hồ).

    • M05 : Dừng trục chính.

    • M06 : Thay đổi công cụ.

    • M08 / M09 : Bật/tắt chất làm mát.

    • M30 : Kết thúc chương trình và đặt lại.

Mặc dù phần mềm CAM tạo ra phần lớn các mã này một cách tự động, một lập trình viên CNC lành nghề vẫn hiểu mã G và mã M để gỡ lỗi các chương trình, tối ưu hóa hiệu quả và thực hiện chỉnh sửa thủ công trên sàn cửa hàng. Đối với các máy đa trục, khối lượng và độ phức tạp của mã G được tạo ra có thể rất lớn, làm cho sự phụ thuộc vào phần mềm CAM tiên tiến và bộ xử lý hậu kỳ mạnh mẽ hoàn toàn quan trọng.

Các công cụ mô phỏng và tối ưu hóa

Với sự phức tạp và chi phí liên quan đến gia công CNC đa trục, các công cụ mô phỏng và tối ưu hóa không còn là xa xỉ mà là nhu yếu phẩm.

  • Phần mềm mô phỏng CNC: Phần mềm này lấy mã G được tạo và tạo ra một biểu diễn ảo của quy trình gia công. Nó cho phép các lập trình viên và người vận hành:

    • Xác minh các đường chạy dao: Xác nhận trực quan rằng công cụ đang đi theo đường dẫn dự định.

    • Phát hiện va chạm: Xác định các sự cố tiềm năng giữa công cụ, giá đỡ, phôi, vật cố định và các thành phần máy trước khi chúng xảy ra trên máy thực tế. Điều này rất quan trọng đối với các hoạt động 5 trục trong đó các phong trào phức tạp làm tăng đáng kể nguy cơ va chạm.

    • Kiểm tra các gouges/undercuts: Đảm bảo rằng chương trình không vô tình loại bỏ quá nhiều vật liệu hoặc để lại vật liệu không mong muốn.

    • Phân tích loại bỏ vật liệu: Xem phần phát triển qua các giai đoạn gia công như thế nào.

    • Giảm thời gian chứng minh: Bằng cách mô phỏng triệt để quá trình này, nhu cầu về "chạy khô" vật lý tốn kém và tốn thời gian trên máy giảm đáng kể, dẫn đến khởi động sản xuất nhanh hơn.

    • Các công cụ mô phỏng hàng đầu thường bao gồm các tính năng như khả năng "Digital Twin", trong đó máy ảo bắt chước chính xác các động học và hành vi của máy thật.

  • Công cụ tối ưu hóa: Các công cụ này vượt ra ngoài đơn giản là xác minh mã; Họ tích cực tìm cách cải thiện nó.

    • Tối ưu hóa tỷ lệ thức ăn: Tự động điều chỉnh tốc độ thức ăn dựa trên sự tham gia vật liệu và tải công cụ để tối đa hóa việc loại bỏ vật liệu trong khi đảm bảo tuổi thọ của công cụ và hoàn thiện bề mặt. Điều này có thể làm giảm đáng kể thời gian chu kỳ.

    • Giảm không khí: Giảm thiểu các chuyển động không cắt (trong đó công cụ đang di chuyển trong không khí) để nâng cao hiệu quả.

    • Tạo chuyển động trơn tru: Đối với 5 trục, tối ưu hóa các đường chạy dao để đảm bảo chuyển động mượt mà, liên tục, giúp giảm hao mòn máy và cải thiện chất lượng bề mặt.

Tóm lại, hệ sinh thái phần mềm tinh vi bao gồm CAD, CAM, ngôn ngữ lập trình và các công cụ mô phỏng/tối ưu hóa là gia công CNC đa trục trí tuệ. Khi các bộ phận trở nên phức tạp hơn và nhu cầu sản xuất tăng cường, sự đổi mới liên tục trong các giải pháp phần mềm này sẽ vẫn còn quan trọng để vượt qua ranh giới của những gì có thể.

Bài viết gần đây

Bạn có thể thích các sản phẩm như dưới
Tham khảo bây giờ
