Cách thực hiện khuôn mẫu nhựa: Hướng dẫn chi tiết

Giới thiệu

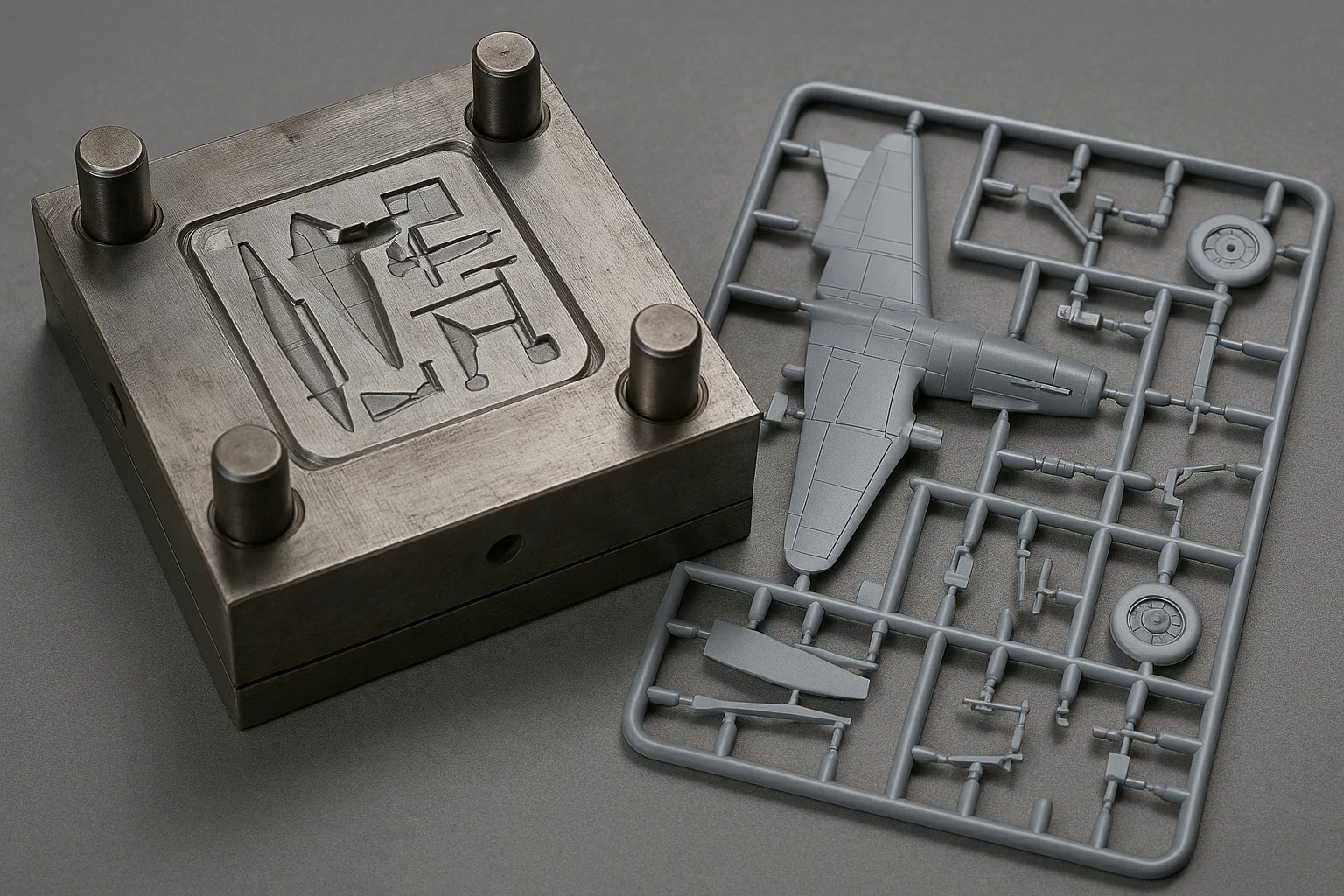

Bộ dụng cụ mô hình nhựa đã quyến rũ những người đam mê ở mọi lứa tuổi trong nhiều thập kỷ, cung cấp một cách hữu hình để tái tạo mọi thứ từ máy bay lịch sử và ô tô mang tính biểu tượng đến tàu vũ trụ tương lai và các sinh vật giả tưởng. Sự nổi tiếng lâu dài của họ nằm ở chi tiết tỉ mỉ và độ chính xác mà họ mang lại cho các bản sao thu nhỏ, cho phép những người có sở thích lắp ráp, vẽ và tùy chỉnh các đối tượng yêu thích của họ. Nhưng bạn đã bao giờ tự hỏi làm thế nào những phần cực kỳ chi tiết này được thực hiện?

Bí mật nằm trong Khuôn chất lượng cao được sử dụng trong sản xuất của họ. Những khuôn này là những anh hùng vô danh của thế giới bộ dụng cụ mô hình, ảnh hưởng trực tiếp đến độ chính xác, phù hợp và chất lượng tổng thể của mỗi thành phần. Nếu không có khuôn được chế tạo chuyên nghiệp, ngay cả các thiết kế phức tạp nhất cũng sẽ thất bại, dẫn đến các bộ phận không phù hợp và trải nghiệm xây dựng ít thỏa mãn hơn.

Bài viết này sẽ kéo lại bức màn về quá trình hấp dẫn và phức tạp của Làm khuôn mẫu nhựa . Chúng tôi sẽ đưa bạn vào một hành trình từ khái niệm thiết kế ban đầu thông qua các kỹ thuật sản xuất tiên tiến như gia công CNC, đi sâu vào vật liệu, chạm hoàn thiện và thử nghiệm nghiêm ngặt để đảm bảo mỗi khuôn tạo ra các phần hoàn hảo. Bằng cách hiểu hành trình phức tạp này, bạn sẽ có được sự đánh giá cao mới cho kỹ thuật và nghệ thuật đằng sau các mô hình nhựa yêu thích của bạn.

Hiểu những điều cơ bản của việc ép phun

Trọng tâm của gần như tất cả các bộ dụng cụ mô hình nhựa hiện đại là một quá trình tinh vi được gọi là Đúc phun (dung sai đo bằng micron) . Kỹ thuật này là nền tảng cho các bộ phận nhựa giống hệt nhau sản xuất hàng loạt với độ chính xác và hiệu quả cao, làm cho nó trở nên lý tưởng cho các thành phần phức tạp được tìm thấy trong bộ dụng cụ mô hình. Trước khi chúng ta đi sâu vào các chi tiết cụ thể của việc tạo khuôn, điều quan trọng là phải nắm bắt các nguyên tắc cơ bản về cách thức hoạt động của việc ép phun, vì chính khuôn được thiết kế đặc biệt để hoạt động trong quá trình này.

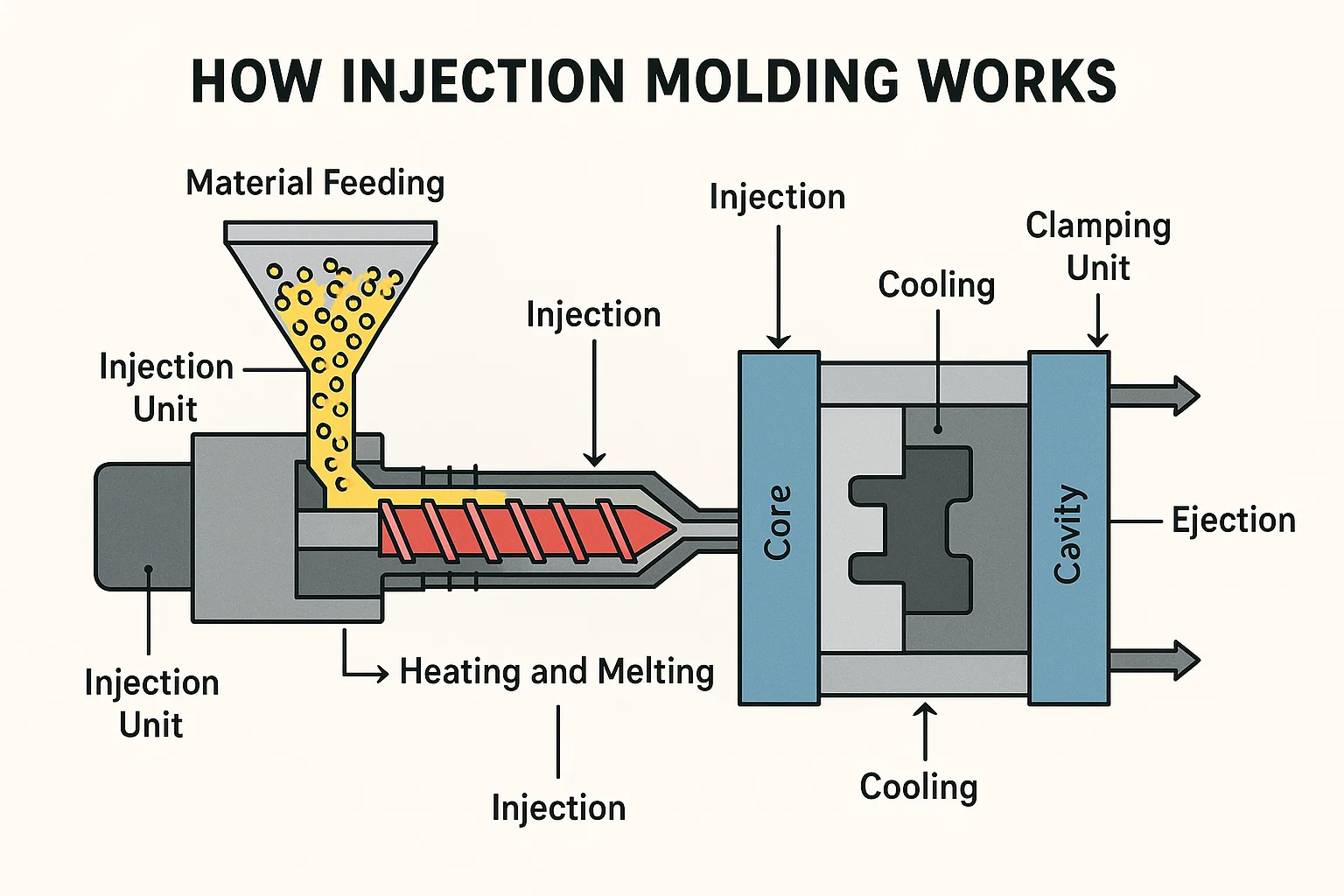

Cách phun phun hoạt động

Hãy tưởng tượng một quy trình được kiểm soát và tự động được kiểm soát cao, chuyển đổi các viên nhựa thô thành một thành phần có hình dạng hoàn hảo trong vài giây. Đó thực chất là những gì xảy ra trong quá trình ép phun. Quá trình có thể được chia thành một số giai đoạn chính:

Cho ăn vật chất : Nguyên liệu nhựa thô, điển hình ở dạng hạt hoặc viên, được cho ăn từ phễu thành thùng nóng.
Sưởi ấm và tan chảy : Bên trong thùng, một vít lớn quay, di chuyển nhựa về phía trước đồng thời làm nóng nó đến trạng thái nóng chảy. Nhiệt độ được kiểm soát chính xác để đảm bảo nhựa đạt đến độ nhớt chính xác.
Tiêm : Một khi nhựa nóng chảy và đồng nhất, vít hoạt động giống như một pít tông, nhanh chóng tiêm nhựa chất lỏng dưới áp suất cao vào khoang khuôn kín. Áp lực này đảm bảo rằng nhựa lấp đầy mọi ngóc ngách của khuôn, nắm bắt cả những chi tiết tốt nhất.
Làm mát : Sau khi nhựa nóng chảy lấp đầy khuôn, nó bắt đầu nguội và củng cố. Bản thân khuôn được thiết kế với các kênh làm mát thông qua đó nước hoặc dầu lưu thông, nhanh chóng tiêu tan nhiệt và cho phép bộ phận hóa rắn nhanh chóng. Thời gian làm mát này rất quan trọng đối với tính toàn vẹn cấu trúc và hiệu quả chu kỳ của bộ phận.
Phóng ra : Một khi nhựa đã được làm mát và củng cố đầy đủ thành hình dạng mong muốn, các nửa khuôn mở và các chân đẩy đẩy phần hoàn thiện ra khỏi khoang khuôn. Các khuôn sau đó đóng, sẵn sàng cho chu kỳ tiêm tiếp theo.

Các thành phần chính của máy ép phun

Một máy ép phun, thường được gọi đơn giản là "Khuôner tiêm" hoặc "báo chí", là một thiết bị phức tạp với một số thành phần quan trọng hoạt động trong buổi hòa nhạc:

Đơn vị kẹp : Đơn vị này giữ các nửa mốc cùng với lực to lớn trong các giai đoạn tiêm và làm mát để ngăn khuôn mở dưới áp suất cao của nhựa được tiêm.
Đơn vị tiêm : Đơn vị này chịu trách nhiệm làm tan chảy và bơm vật liệu nhựa. Nó thường bao gồm một phễu, một thùng với các dải sưởi ấm và một vít đối ứng.
Mold : Là ngôi sao của chương trình của chúng tôi, khuôn là công cụ được thiết kế tùy chỉnh cung cấp cho nhựa hình dạng cuối cùng của nó. Nó thường được làm từ hai nửa ("khoang" và "lõi") mà giao phối chính xác để tạo thành hình học phần.
Hệ thống điều khiển : Máy ép phun hiện đại có các hệ thống điều khiển máy tính tinh vi điều chỉnh chính xác nhiệt độ, áp suất, tốc độ và thời gian trong toàn bộ quá trình, đảm bảo chất lượng và hiệu quả nhất quán.

Hiểu được quá trình cơ bản này là rất cần thiết bởi vì mọi quyết định được đưa ra trong quá trình thiết kế khuôn và sản xuất ảnh hưởng trực tiếp đến việc nấm mốc sẽ hoạt động tốt như thế nào trong máy ép phun, cuối cùng xác định chất lượng và tính nhất quán của các bộ phận mô hình nhựa mà nó tạo ra.

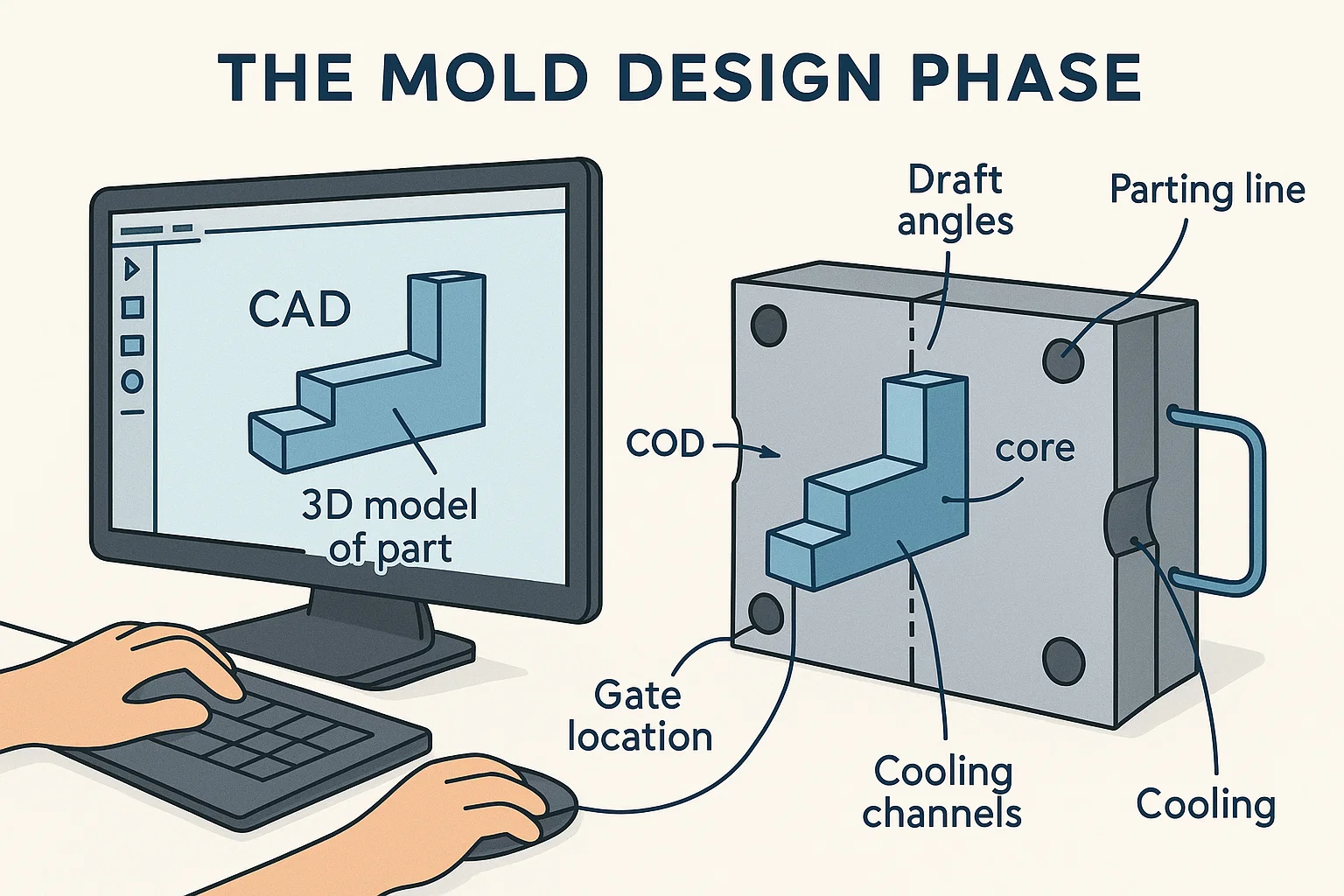

Giai đoạn thiết kế khuôn

Với sự hiểu biết rõ ràng về cách phun phun biến đổi nhựa thô thành các phần đã hoàn thành, giờ đây chúng ta có thể đánh giá cao tầm quan trọng tối quan trọng của Giai đoạn thiết kế khuôn . Đây là nơi mà phép thuật thực sự bắt đầu, khi những ý tưởng trừu tượng và các bản phác thảo 2D phát triển thành một kế hoạch chi tiết kỹ thuật số chính xác sẽ hướng dẫn sự sáng tạo vật lý của khuôn mẫu. Nó là một quá trình tỉ mỉ trong đó mọi đường cong, góc và kích thước của phần mô hình nhựa cuối cùng được xem xét và dịch cẩn thận thành hình học của khuôn.

Khái niệm hóa và CAD (Thiết kế hỗ trợ máy tính)

Hành trình của một bộ dụng cụ mô hình nhựa mới thường bắt đầu bằng một khái niệm-có lẽ là một tài liệu lịch sử, một kế hoạch chi tiết của một đối tượng trong thế giới thực, hoặc một nghệ sĩ kết xuất một thiết kế hư cấu. Khái niệm này sau đó được đưa vào cuộc sống trong một môi trường kỹ thuật số bằng cách sử dụng Phần mềm CAD (Thiết kế hỗ trợ máy tính) . Kỹ sư và nhà thiết kế hợp tác làm việc với:

Tạo mô hình 3D của phần : Đây là một bản sao kỹ thuật số chính xác của thành phần nhựa sẽ được đúc. Nó bao gồm tất cả các chi tiết, kết cấu và tính năng phức tạp có thể nhìn thấy trên mảnh Bộ mô hình cuối cùng.
Thiết kế khuôn xung quanh phần : Sau khi bản thân phần được hoàn thiện, trọng tâm sẽ chuyển sang thiết kế khuôn sẽ tạo ra nó. Điều này liên quan đến việc tạo ra các thành phần khác nhau của khuôn, bao gồm các nửa lõi và khoang, cũng như các cấu trúc bên trong phức tạp tạo điều kiện cho quá trình đúc. Phần mềm CAD hiện đại cho phép mô phỏng tinh vi, dự đoán cách nhựa sẽ chảy và nguội trong khuôn, giúp xác định các vấn đề tiềm năng trước khi bất kỳ sản xuất vật lý nào bắt đầu.

Cân nhắc về thiết kế khuôn

Thiết kế một khuôn hiệu quả phức tạp hơn nhiều so với việc tạo ra một ấn tượng tiêu cực về phần này. Một số yếu tố quan trọng phải được xem xét tỉ mỉ để đảm bảo sản xuất thành công, chất lượng cao:

Dự thảo góc : Đây là những con vật nhỏ được thêm vào các bức tường thẳng đứng của phần. Nếu không có các góc nháp, các bộ phận sẽ dính vào khuôn, khiến việc phóng ra khó khăn hoặc không thể và có khả năng làm hỏng bộ phận hoặc chính khuôn. Ngay cả một vài độ có thể tạo ra một sự khác biệt đáng kể.
Các dòng chia tay : Đây là dòng mà hai nửa của khuôn gặp nhau. Vị trí của nó là rất quan trọng cho cả lý do thẩm mỹ (giảm thiểu các dòng có thể nhìn thấy trên phần cuối cùng) và lý do chức năng (cho phép phóng phần dễ dàng và làm đầy khuôn thích hợp). Vị trí chia tay chiến lược có thể ẩn đường dọc theo các cạnh tự nhiên hoặc đường viền của phần.
Vị trí cổng : Cổng là lỗ nhỏ thông qua đó nhựa nóng chảy đi vào khoang khuôn. Vị trí của nó rất quan trọng để đảm bảo dòng nhựa đồng nhất, hoàn toàn lấp đầy khuôn và giảm thiểu các nhược điểm thị giác trên phần hoàn thành. Các nhà thiết kế xem xét nhiều loại cổng và vị trí để đạt được kết quả tối ưu.
Trút giận : Khi nhựa nóng chảy lấp đầy khuôn, không khí bị mắc kẹt bên trong phải có cách thoát. Các lỗ thông hơi nhỏ, thường chỉ vài phần nghìn inch, được kết hợp vào thiết kế khuôn dọc theo đường chia tay. Không có thông gió thích hợp, không khí bị mắc kẹt có thể dẫn đến các bộ phận không hoàn chỉnh, vết bỏng hoặc điểm yếu cấu trúc.
Kênh làm mát : Như đã đề cập trong phần trước, khuôn kết hợp các kênh phức tạp cho chất lỏng làm mát. Thiết kế của các kênh này ảnh hưởng trực tiếp đến thời gian làm mát và tính đồng nhất, từ đó ảnh hưởng đến chất lượng một phần và thời gian chu kỳ sản xuất.

Độ chính xác và tầm nhìn xa được áp dụng trong giai đoạn thiết kế này là tối quan trọng, vì các lỗi ở đây có thể dẫn đến việc làm lại tốn kém hoặc các vấn đề sản xuất xuống dòng. Đó là một minh chứng cho sự khéo léo kỹ thuật, đặt nền tảng cho sự sáng tạo vật lý.

Kế hoạch kỹ thuật số tỉ mỉ này sau đó thông báo trực tiếp bước quan trọng tiếp theo: việc lựa chọn các vật liệu phù hợp cho chính khuôn mẫu, một quyết định ảnh hưởng sâu sắc đến độ bền, hiệu suất và chi phí của nó.

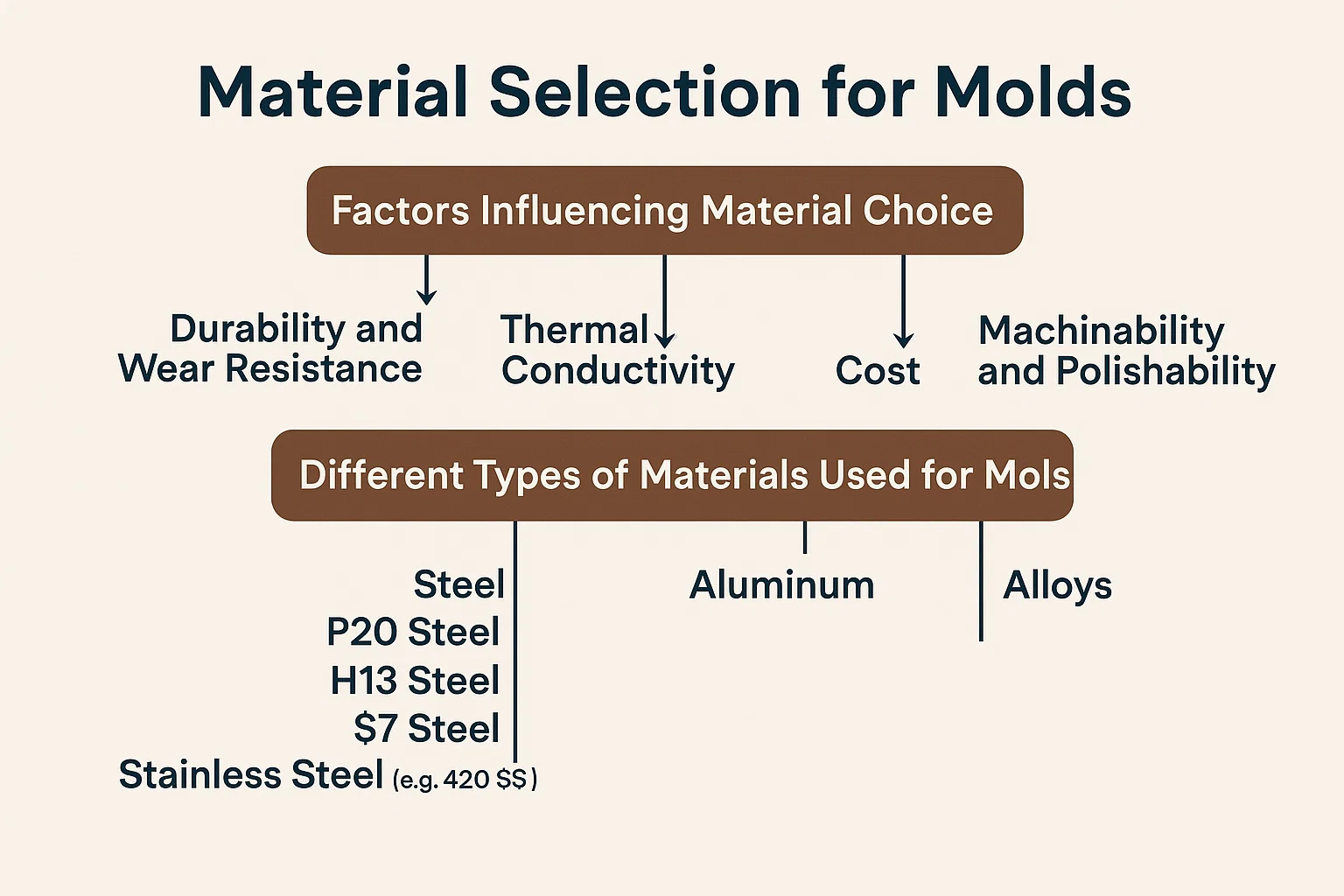

Lựa chọn vật liệu cho khuôn

Một khi bản thiết kế phức tạp của khuôn đã được thiết kế tỉ mỉ trong lĩnh vực kỹ thuật số, quyết định quan trọng tiếp theo liên quan đến việc chọn các vật liệu phù hợp cho việc xây dựng vật lý của nó. Đây không chỉ đơn thuần là chọn một kim loại mạnh; Đó là một lựa chọn chiến lược cân bằng độ bền, tính chất nhiệt, khả năng gia công và chi phí. Các vật liệu được chọn sẽ ra lệnh cho tuổi thọ của khuôn, khả năng tạo ra các bộ phận nhất quán và cuối cùng là hiệu quả của toàn bộ quá trình sản xuất.

Các loại vật liệu khác nhau được sử dụng cho khuôn

Mặc dù có thể sử dụng một loạt các vật liệu, các lựa chọn phổ biến nhất cho khuôn mẫu nhựa rơi vào một vài loại chính, mỗi loại có lợi thế riêng biệt:

Thép : Đây là vật liệu phổ biến nhất cho các khuôn phun có khối lượng lớn, có độ chính xác cao, đặc biệt đối với bộ dụng cụ mô hình nhựa. Các loại thép công cụ khác nhau được sử dụng, với các đặc tính cụ thể được thiết kế để chế tạo khuôn:
- Thép P20 : Một loại thép khuôn cứng trước cung cấp khả năng vận động và khả năng đánh bóng tốt. Đó là một lựa chọn phổ biến cho các khuôn yêu cầu sản xuất vừa phải.
- Thép H13 : Một loại thép công cụ làm việc nóng được biết đến với khả năng chống mỏi và hao mòn tuyệt vời. Nó thường được sử dụng cho các khuôn có nhu cầu nhiệt độ cao hoặc cho các hoạt động sản xuất rất dài.
- Thép S7 : Một loại thép chống sốc cung cấp độ bền tốt và khả năng chống va đập cao, phù hợp cho các khuôn có thể gặp căng thẳng cao hơn trong quá trình hoạt động.
- Thép không gỉ (ví dụ: 420 SS) : Được sử dụng khi khả năng chống ăn mòn là rất quan trọng, chẳng hạn như để đúc PVC hoặc nhựa ăn mòn khác, hoặc trong môi trường ẩm ướt.
Nhôm : Mặc dù ít phổ biến hơn đối với các khuôn mẫu nhựa có khối lượng cao nhất do tính chất mềm hơn của nó, các hợp kim nhôm (như 7075 hoặc 6061) ngày càng được sử dụng cho:
- Kiểu mẫu tạo mẫu : Đối với thử nghiệm ban đầu và chạy sản xuất hạn chế, trong đó quay vòng nhanh và chi phí thấp hơn là ưu tiên.
- Sản xuất khối lượng thấp : Khi số lượng bộ phận dự kiến không có trong hàng triệu.
- Nồi chèn : Đối với các chi tiết cụ thể trong một khuôn thép lớn hơn, được hưởng lợi từ độ dẫn nhiệt tuyệt vời của nhôm.
Hợp kim (ví dụ: đồng beryllium) : Đây là những hợp kim chuyên dụng được sử dụng cho các thành phần khuôn cụ thể trong đó độ dẫn nhiệt cao là tối quan trọng. Ví dụ, chèn đồng beryllium có thể được sử dụng trong các khu vực của khuôn đòi hỏi phải làm mát rất nhanh để tối ưu hóa thời gian chu kỳ hoặc ngăn ngừa cong vênh.

Các yếu tố ảnh hưởng đến sự lựa chọn vật chất

Một số yếu tố đan xen hướng dẫn việc lựa chọn vật liệu khuôn lý tưởng:

Độ bền và khả năng chống mài mòn : Khuôn dự kiến sẽ sản xuất bao nhiêu phần? Các khuôn dự định cho hàng triệu chu kỳ sẽ đòi hỏi các thép cứng hơn, chống mài mòn hơn, trong khi khuôn mẫu có thể sử dụng các vật liệu mềm hơn, ít tốn kém hơn.
Độ dẫn nhiệt : Mốc có thể tản nhiệt từ nhựa làm mát nhanh như thế nào? Các vật liệu có độ dẫn nhiệt cao (như nhôm hoặc đồng beryllium) có thể rút ngắn thời gian chu kỳ, dẫn đến sản xuất nhanh hơn. Thép, trong khi bền, dẫn nhiệt ít hiệu quả hơn nhôm.
Trị giá : Vật liệu nấm mốc khác nhau đáng kể về giá. Thép công cụ cao cấp đắt hơn đáng kể so với nhôm. Chi phí vật liệu phải được cân nhắc so với khối lượng sản xuất dự kiến và ngân sách dự án tổng thể.
Khả năng gia công và khả năng đánh bóng : Một số vật liệu dễ dàng hơn để máy và đánh bóng lên bề mặt cao hơn các vật liệu khác. Điều này tác động đến thời gian sản xuất và chất lượng bề mặt cuối cùng của phần đúc.
Kháng ăn mòn : Nếu vật liệu nhựa được đúc là ăn mòn (ví dụ: PVC) hoặc nếu khuôn sẽ được lưu trữ trong môi trường ẩm, một vật liệu chống ăn mòn như thép không gỉ là cần thiết.

Ưu và nhược điểm của từng tài liệu

Loại vật chất	Ưu điểm	Nhược điểm
Thép	- Độ bền cao và khả năng chống mài mòn (tuổi thọ dài)	- Chi phí cao hơn
	- Tuyệt vời cho sản xuất khối lượng lớn	- Độ dẫn nhiệt thấp hơn (thời gian làm mát dài hơn)
	- Có thể đạt được hoàn thiện bề mặt rất cao	- nặng hơn và khó hơn để máy
	- Sự ổn định về chiều tốt	- có thể dễ bị ăn mòn (trừ khi không gỉ)
Nhôm	- Chi phí thấp hơn (đặc biệt là cho tạo mẫu/khối lượng thấp)	- Độ bền và khả năng chống mài mòn thấp hơn (tuổi thọ ngắn hơn đối với VOL cao)
	- Độ dẫn nhiệt tuyệt vời (thời gian làm mát/chu kỳ nhanh hơn)	- mềm mại hơn, dễ bị vẹo/hư hỏng
	- nhẹ hơn và dễ dàng hơn để máy (tạo khuôn nhanh hơn)	- có thể không giữ được nhựa mài hoặc áp lực rất cao
Hợp kim	- Độ dẫn nhiệt rất cao (ví dụ: đồng beryllium)	- Rất tốn kém
	- Lý tưởng cho các điểm nóng hoặc khu vực làm mát quan trọng	- Thường chỉ được sử dụng để chèn, không phải toàn bộ khuôn mẫu
	- Kháng mặc tốt trong các ứng dụng cụ thể

Việc lựa chọn cẩn thận vật liệu nấm mốc là một minh chứng cho độ sâu kỹ thuật liên quan đến sản xuất nấm mốc, ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả của quy trình sản xuất tiếp theo.

Một khi vật liệu lý tưởng được chọn, trọng tâm sẽ thay đổi để đưa thiết kế kỹ thuật số vào cuộc sống thông qua các kỹ thuật sản xuất tinh vi.

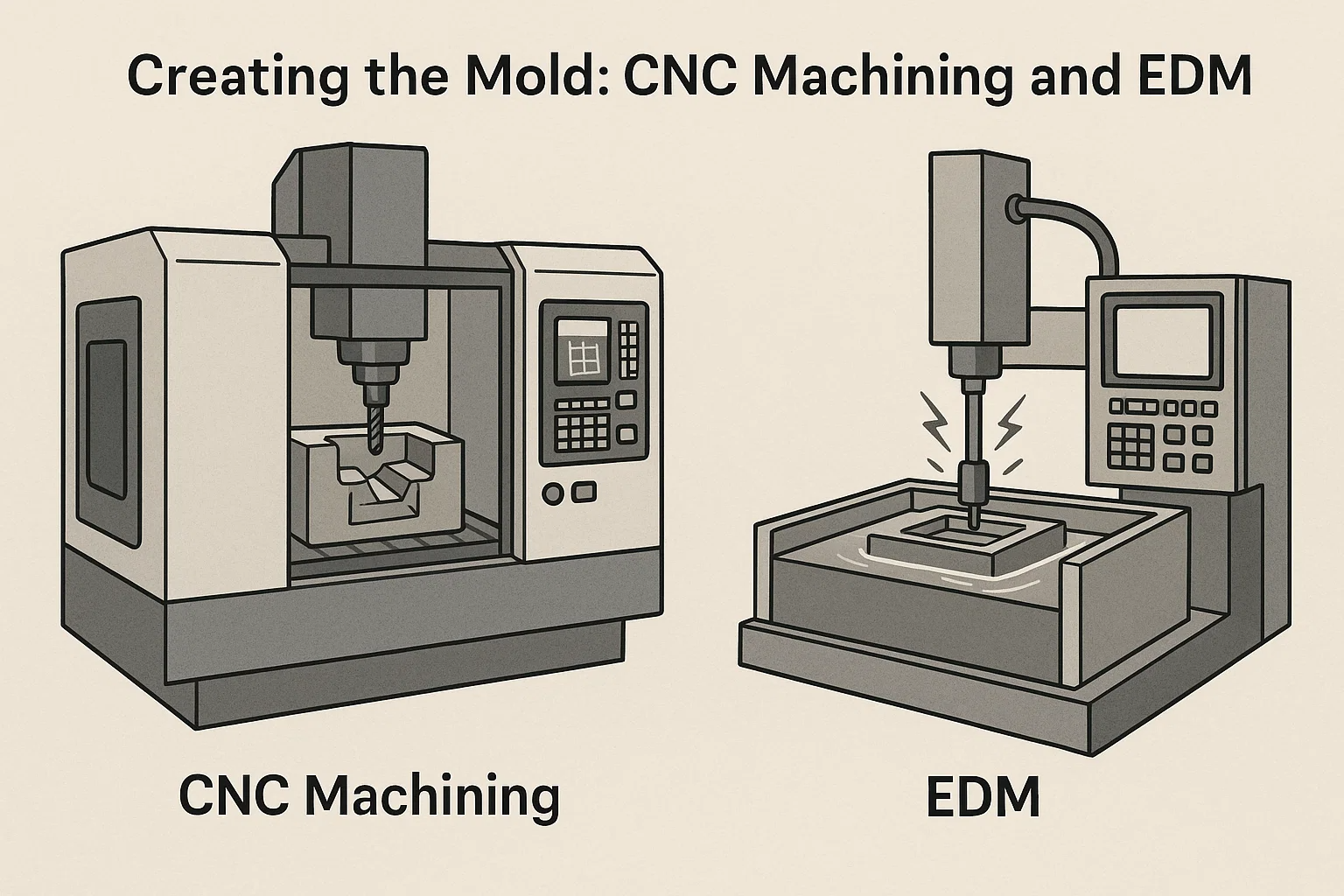

Tạo khuôn: Gia công CNC và EDM

Mang một khuôn được thiết kế tỉ mỉ từ một tệp kỹ thuật số đến một công cụ chính xác, hữu hình đòi hỏi phải có sự thành thạo các kỹ thuật sản xuất tiên tiến. Hai công nghệ chính thống trị giai đoạn này: CNC (Điều khiển số máy tính) Gia công Và EDM (gia công phóng điện) . Các quy trình này hoạt động song song để khắc ra các hình học phức tạp, chi tiết phút và kích thước chính xác cao cần thiết cho khuôn mẫu nhựa chất lượng cao.

CNC (Điều khiển số máy tính) Gia công: Cắt chính xác khoang khuôn

Gia công CNC là công việc của sản xuất nấm mốc. Đây là một quy trình trừ tự động trong đó các điều khiển máy tính hướng dẫn các công cụ cắt khác nhau để loại bỏ chính xác vật liệu khỏi một khối thép khuôn hoặc nhôm. Hãy nghĩ về nó như một nhà điêu khắc robot rất tinh vi.

Cách nó hoạt động:

Lập trình : Mô hình CAD 3D của khuôn được dịch thành một loạt các hướng dẫn chi tiết (mã G) mà máy CNC hiểu. Chương trình này chỉ ra các đường dẫn công cụ, tốc độ cắt, tốc độ thức ăn và độ sâu cắt.
Cài đặt : Khối thô của vật liệu khuôn được kẹp an toàn lên giường của máy. Các công cụ cắt thích hợp (máy nghiền kết thúc, nhà máy bóng, diễn tập, v.v.) được tải vào bộ thay đổi dụng cụ của máy.
Loại bỏ vật liệu : Dưới sự điều khiển chính xác của máy tính, công cụ cắt nhanh chóng quay và di chuyển dọc theo đường dẫn được lập trình, dần dần loại bỏ lớp vật liệu từng lớp. Điều này tạo ra các hình dạng chính của khoang và lõi của khuôn, bao gồm các đường viền chung, góc phác thảo và các tính năng lớn hơn.
Gia công đa trục : Các máy CNC tiên tiến, thường có chuyển động 3, 4 hoặc 5 trục, có thể xoay và nghiêng phôi hoặc công cụ cắt, cho phép chúng đạt đến các góc phức tạp và máy bay phức tạp, bề mặt ba chiều với độ chính xác đặc biệt. Điều này đặc biệt quan trọng đối với các hình dạng hữu cơ và kết cấu chi tiết thường được tìm thấy trong bộ dụng cụ mô hình nhựa.

CNC gia công vượt trội trong việc tạo ra phần lớn hình học của khuôn với tốc độ và độ chính xác cao, hình thành các ấn tượng chính của các bộ phận nhựa. Tuy nhiên, đối với các chi tiết cực kỳ tốt, các góc bên trong sắc nét hoặc các tính năng phức tạp mà các công cụ cắt truyền thống không thể đạt được, một kỹ thuật chuyên dụng khác xuất hiện.

EDM (gia công phóng điện): Tạo hình dạng phức tạp và chi tiết tốt

EDM , còn được gọi là gia công tia lửa, là một quá trình gia công không thông thường sử dụng xả điện (tia lửa) để làm xói mòn vật liệu. Không giống như phay CNC, sử dụng các công cụ cắt vật lý, EDM hoạt động bằng cách tạo tia lửa giữa một điện cực (công cụ) và phôi (vật liệu khuôn) trong chất lỏng điện môi. Quá trình này là lý tưởng để tạo ra các chi tiết phức tạp, các góc sắc nét và các tính năng sâu, hẹp mà không gây căng thẳng cơ học lên vật liệu.

Có hai loại EDM chính được sử dụng trong chế tạo khuôn:

Ram (chìm) EDM :
- Một điện cực được gia công sẵn (thường được làm bằng than chì hoặc đồng, và có hình dạng giống như nghịch đảo của tính năng được tạo ra) được mang rất gần với vật liệu khuôn.
- Khi điện được áp dụng, hàng ngàn tia lửa siêu nhỏ nhảy qua khoảng cách nhỏ, nóng chảy và làm bay hơi các hạt nhỏ của vật liệu khuôn.
- Các chất lỏng điện môi xả ra những hạt bị xói mòn này.
- Quá trình này là cực kỳ chính xác và được sử dụng để tạo ra các xương sườn sâu, các khe mịn, các góc bên trong sắc nét (không thể cắt bằng một công cụ phay xoay) và kết cấu phức tạp.
Dây EDM :
- Một sợi dây mỏng, liên tục (thường là đồng thau) hoạt động như điện cực.
- Dây được cho ăn qua phôi trong khi chìm trong chất lỏng điện môi và tia lửa xói mòn vật liệu dọc theo đường của dây.
- Dây EDM chủ yếu được sử dụng để cắt chính xác các lỗ, khe và đường viền phức tạp, cũng như để tạo ra các khóa liên kết giữa các thành phần khuôn. Nó cũng rất quan trọng để làm các chân lõi và lỗ pin đẩy với độ chính xác cực cao.

Giải thích từng bước về quy trình gia công

Việc tạo ra một khuôn thường theo cách tiếp cận hiệp đồng, kết hợp cả CNC và EDM:

Gia công thô (CNC) : Pha ban đầu liên quan đến phay CNC tích cực để loại bỏ khối lượng lớn vật liệu và thiết lập hình dạng cơ bản của khoang khuôn và lõi. Điều này được thực hiện với các công cụ lớn hơn và tỷ lệ loại bỏ vật liệu cao hơn.
Bán hoàn thiện (CNC) : Các công cụ CNC tốt hơn sau đó được sử dụng để tinh chỉnh các đường viền, cải thiện hoàn thiện bề mặt và máy gần hơn với kích thước cuối cùng.
Gia công cứng (CNC) : Nếu vật liệu khuôn được làm cứng trước khi gia công, các công cụ CNC chuyên dụng có thể thực hiện phay cứng, mặc dù điều này ít phổ biến hơn đối với các chi tiết rất tốt. Thường xuyên hơn, khuôn cứng sau đó Gia công số lượng lớn, và sau đó các hoạt động hoàn thiện được thực hiện.
Chi tiết với EDM : Đối với các tính năng mà CNC không thể đạt được - chẳng hạn như các góc bên trong cực kỳ sắc nét (không thể với máy cắt phay tròn), sườn sâu, hẹp hoặc kết cấu phức tạp như các dòng bảng điều khiển và đinh tán trên một phần mô hình - EDM được sử dụng. Các điện cực được tạo ra (thường thông qua phay CNC) và sau đó được sử dụng trong máy EDM để đốt các tính năng chính xác này vào khuôn.
Khoan lỗ (CNC/EDM) : Các lỗ cho các chân phun, kênh làm mát và chân hướng dẫn được khoan chính xác bằng máy CNC hoặc trong một số trường hợp, EDM lỗ nhỏ cho các lỗ cực kỳ mịn hoặc sâu.
Hoàn thiện chạm : Sau khi gia công chính, các thành phần khuôn trải qua các quá trình hoàn thiện quan trọng, như một bề mặt khuôn mịn chuyển trực tiếp thành một phần nhựa mịn.

Vũ điệu phức tạp này giữa CNC Mills mạnh mẽ và máy EDM chính xác đảm bảo rằng mọi chi tiết, bất kể nhỏ như thế nào, từ các đường cong tinh tế của thân máy bay đến các cạnh sắc nét của đường đua xe tăng, được nhân rộng trung thực trong khuôn.

Độ chính xác đáng kinh ngạc đạt được trong các giai đoạn gia công này chỉ là một phần của câu chuyện; Bước quan trọng tiếp theo liên quan đến việc tinh chỉnh các bề mặt này thành sự hoàn hảo, chuẩn bị chúng cho quá trình ép phun tinh tế.

Xuất sắc! Với các hình dạng phức tạp và các chi tiết được khắc chính xác vào khuôn thông qua gia công CNC và EDM, khuôn hiện được hoàn thành về mặt chức năng về mặt hình học của nó. Tuy nhiên, đối với một phần mô hình nhựa để có kết thúc mượt mà, không có nhược điểm mà những người đam mê mong đợi, bản thân khuôn mẫu cần một điều trị cuối cùng, quan trọng: đánh bóng và hoàn thiện.

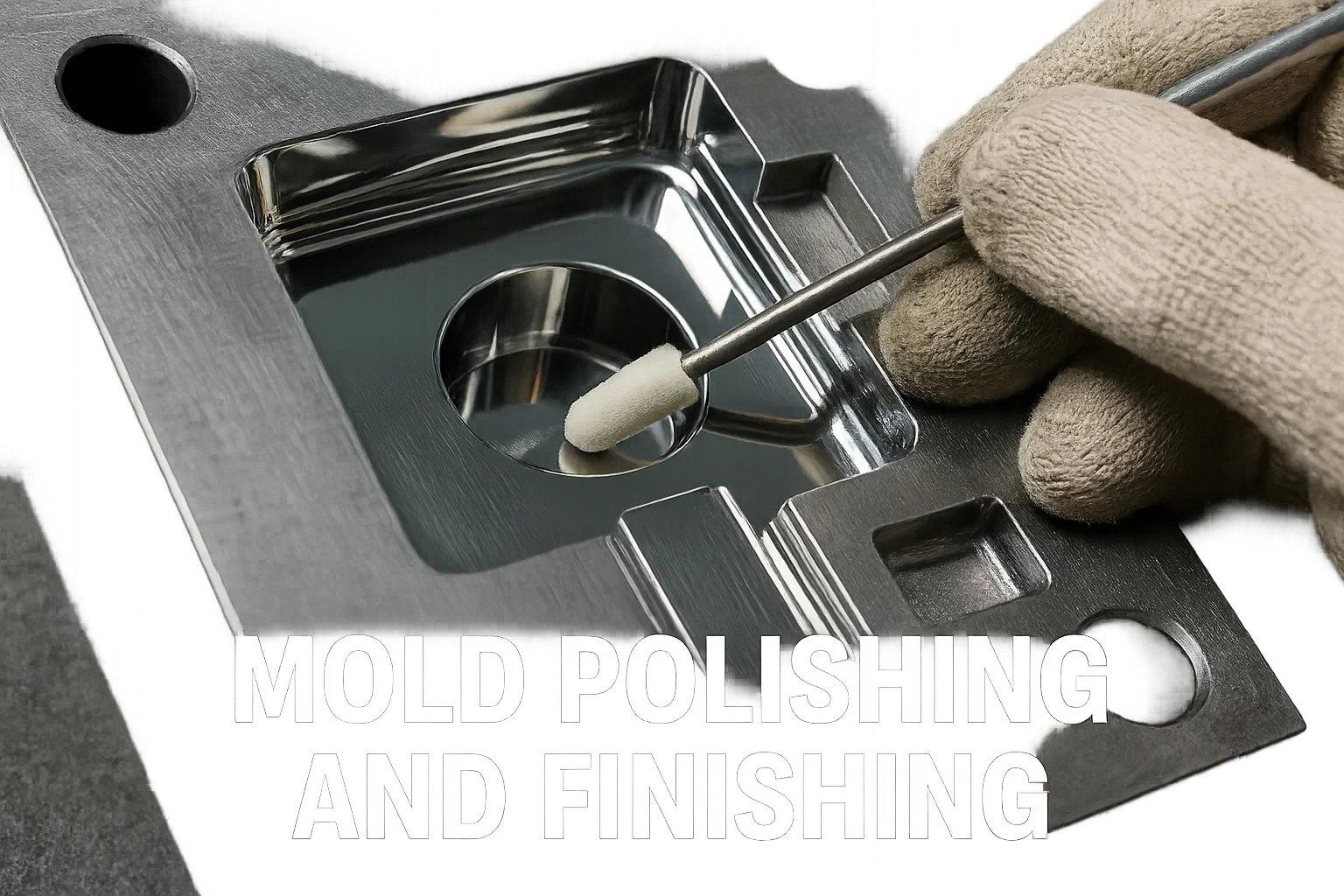

Đánh bóng khuôn và hoàn thiện

Ngay cả sau các quy trình gia công CNC và EDM tiên tiến nhất, các bề mặt của khoang nấm mốc mới được gia công và lõi vẫn sẽ có các dấu hiệu công cụ siêu nhỏ hoặc kết thúc, kết thúc bị xói mòn từ quy trình EDM. Nếu không được giải quyết, những sự không hoàn hảo này sẽ được chuyển trực tiếp đến mỗi phần nhựa được tạo ra, dẫn đến một bề mặt thô hoặc xỉn màu. Vì thế, Đánh bóng khuôn và hoàn thiện là các quá trình tỉ mỉ và có tay nghề cao, hoàn toàn quan trọng để đạt được chất lượng thẩm mỹ và chức năng mong muốn của các thành phần mô hình nhựa cuối cùng.

Tầm quan trọng của việc đánh bóng khoang khuôn cho các bộ phận mịn

Mục tiêu chính của việc đánh bóng là đạt được một bề mặt hoàn thiện trong khuôn mịn hơn đáng kể so với những gì gia công có thể cung cấp. Bề mặt mịn này rất quan trọng vì nhiều lý do:

Thẩm mỹ : Một khuôn được đánh bóng cao tạo ra các bộ phận bằng nhựa với bề mặt bóng, mịn và trực quan. Điều này rất cần thiết cho chủ nghĩa hiện thực và chất lượng dự kiến trong bộ dụng cụ mô hình, từ những đường nét đẹp của một thân xe đến làn da mịn màng của một chiếc máy bay.
Phần phóng ra : Một bề mặt khuôn mịn làm giảm đáng kể ma sát giữa nhựa làm mát và các bức tường khuôn. Điều này làm cho các chân đẩy dễ dàng hơn nhiều để đẩy phần ra, giảm thiểu nguy cơ biến dạng bộ phận, dấu hiệu ứng suất hoặc thậm chí làm hỏng bộ phận trong quá trình phóng.
Phòng ngừa flash : Một đường chia tay hoàn toàn mượt mà và phù hợp chính xác (trong đó hai nửa khuôn gặp nhau) rất quan trọng để ngăn chặn "flash" - vật liệu nhựa dư thừa bóp giữa các nửa khuôn. Đánh bóng giúp đảm bảo con dấu chặt chẽ này.
Chi tiết rõ ràng : Trong khi EDM tạo ra các chi tiết tốt, đánh bóng có thể tinh chỉnh thêm các tính năng này, đảm bảo các đường nét sắc nét và các cạnh sắc nét trên phần nhựa cuối cùng.
Mốc tuổi thọ : Một bề mặt khuôn được đánh bóng tốt ít dễ bị dính vật liệu hoặc mài mòn nhỏ trong các chu kỳ lặp đi lặp lại, có thể đóng góp vào tuổi thọ chung của khuôn.

Các kỹ thuật được sử dụng để đánh bóng: đánh bóng mài mòn, đánh bóng hóa học

Đánh bóng nấm mốc phần lớn là một quá trình sử dụng nhiều thủ công, sử dụng nhiều công việc cần có các kỹ thuật viên có tay nghề cao, mặc dù một số phương pháp tự động tồn tại cho hình học đơn giản hơn. Các kỹ thuật được sử dụng phụ thuộc vào lớp hoàn thiện mong muốn và vật liệu của khuôn.

Đánh bóng mài mòn (thủ công và cơ học) : Đây là phương pháp phổ biến nhất và liên quan đến một loạt các vật liệu mài mòn tiến bộ, bắt đầu từ các loại thô thô và chuyển sang các loại tốt hơn dần dần.
- Đá (đá mài) : Các giai đoạn ban đầu thường sử dụng đá mài mòn (làm bằng oxit nhôm, cacbua silic hoặc kim cương) có kích thước grit khác nhau. Chúng được sử dụng thủ công, thường có giá đỡ, để loại bỏ các dấu hiệu công cụ chính và bề mặt phẳng. Máy siêu âm cũng có thể rung những viên đá này để loại bỏ vật liệu hiệu quả hơn trong các khu vực phức tạp.
- Giấy tờ/vải mài mòn : Sau khi ném đá, giấy mài mòn mịn hơn (như giấy nhám) hoặc vải, thường được bôi trơn bằng dầu hoặc nước, được sử dụng. Chúng có kích thước grit cực kỳ mịn, đôi khi lên tới 10.000 grit trở lên. Chúng được sử dụng với gậy nhỏ, tăm bông hoặc dụng cụ chuyên dụng để tiếp cận mọi phần của khoang.
- Hợp chất kim cương/Slurries : Đối với kết thúc cuối cùng, giống như gương, các hợp chất kim cương cực kỳ mịn hoặc bùn được áp dụng với các bobs nỉ, tăm bông hoặc dụng cụ đánh bóng chuyên dụng. Các hợp chất này chứa các hạt kim cương siêu nhỏ cung cấp hành động mài mòn cuối cùng.
- Cảm giác bánh xe/bàn chải : Các công cụ quay với bánh xe hoặc bàn chải nỉ, kết hợp với bột đánh bóng, được sử dụng để đệm cuối cùng và đạt được độ bóng cao.
Đánh bóng hóa học/khắc axit (ít phổ biến hơn đối với khuôn nhựa) : Trong khi được sử dụng trong một số ngành công nghiệp cho kim loại cụ thể, đánh bóng hóa học (sử dụng dung dịch hóa học để hòa tan sự bất thường về bề mặt) và khắc axit thường là không Các phương pháp chính để đạt được hoàn thiện gương trên khuôn nhựa thép công cụ. Chúng có thể được sử dụng để hoàn thiện mờ hoặc kết cấu cụ thể, nhưng đối với sự rõ ràng và độ mịn cần thiết cho hầu hết các mô hình nhựa, đánh bóng mài mòn được ưu tiên.
Đánh bóng hơi (ứng dụng giới hạn) : Kỹ thuật này, thường được sử dụng cho các vật liệu như polycarbonate, liên quan đến việc hiển thị phần thành hơi hóa học hơi tan chảy và phản xạ bề mặt, tạo ra một kết thúc mịn. Mặc dù nó có thể làm mịn các bộ phận đúc, nhưng nó không phải là một kỹ thuật đánh bóng khuôn trực tiếp cho thép công cụ.

Đạt được bề mặt hoàn thiện mong muốn

Mức độ đánh bóng đạt được được phân loại theo tiêu chuẩn ngành (ví dụ: SPI kết thúc ở Mỹ, từ A-1 cho một kết thúc gương đến D-3 cho một kết thúc mờ mờ). Đối với khuôn mẫu nhựa, lớp hoàn thiện gương A-1 hoặc A-2 thường được nhắm mục tiêu cho các bề mặt có thể nhìn thấy, mịn, trong khi các khu vực có kết cấu (như bề mặt chống trượt hoặc kết cấu vật liệu cụ thể) có thể nhận được lớp D-lớp hoặc khắc.

Các chất đánh bóng nấm mốc có tay nghề đòi hỏi sự khéo léo đặc biệt, sự kiên nhẫn và một con mắt sắc sảo. Quá trình này thường được thực hiện dưới độ phóng đại để đảm bảo mọi sự không hoàn hảo của kính hiển vi được giải quyết. Bề mặt hoàn thiện đạt được trong giai đoạn này trực tiếp chỉ ra sự hấp dẫn và cảm giác chất lượng trực quan của mỗi phần mô hình nhựa mà khuôn sẽ tạo ra trong nhiều năm tới.

Với khuôn được đánh bóng một cách tỉ mỉ đến mức hoàn hảo, giờ đây nó đã sẵn sàng cho thử nghiệm thực sự của nó: chứng minh khả năng của nó để luôn tạo ra các bộ phận nhựa chất lượng cao.

Xuất sắc! Hành trình tạo khuôn đã đưa chúng ta thông qua thiết kế, lựa chọn vật liệu và gia công chính xác và đánh bóng. Bây giờ, đã đến lúc xác nhận cuối cùng: kiểm tra khuôn trong điều kiện trong thế giới thực để đảm bảo nó thực hiện chính xác như dự định. Giai đoạn quan trọng này là nơi các khả năng thực sự của khuôn được chứng minh.

Kiểm tra khuôn và kiểm soát chất lượng

Ngay cả các khuôn được thiết kế tỉ mỉ nhất cũng cần phải chứng minh. Các Kiểm tra khuôn và kiểm soát chất lượng Giai đoạn là một bước quan trọng trong đó khuôn mới hoàn thành được đưa vào máy ép phun để chạy thử. Quá trình này không chỉ là về việc tạo ra các bộ phận; Đó là về việc kiểm tra nghiêm ngặt các bộ phận đó, xác định bất kỳ sự không hoàn hảo nào và thực hiện các điều chỉnh cần thiết cho khuôn trước khi nó đi vào sản xuất toàn diện. Sự giám sát tỉ mỉ này đảm bảo rằng mọi phần tiếp theo được sản xuất sẽ đáp ứng các tiêu chuẩn cao dự kiến cho bộ dụng cụ mô hình nhựa.

Chạy thử và thử nghiệm ban đầu của khuôn

Khi khuôn được lắp ráp hoàn toàn và đánh bóng, nó được gắn cẩn thận vào một máy ép phun tương thích. Thiết lập ban đầu này thường được xử lý bởi các kỹ thuật viên có kinh nghiệm, những người hiểu được sắc thái của cả khuôn mẫu và máy.

Cuộc chạy thử, thường được gọi là "bắn đầu tiên" hoặc "thử công cụ", liên quan đến một số chu kỳ đúc phun, trong đó:

Thiết lập tham số máy : Các thông số của máy ép phun - bao gồm nhiệt độ tan chảy, áp suất phun, áp suất giữ, tốc độ phun, thời gian làm mát và nhiệt độ khuôn - được đặt cẩn thận dựa trên vật liệu nhựa được sử dụng (ví dụ, polystyrene cho bộ dụng cụ mô hình) và thiết kế của khuôn.
Những bức ảnh đầu tiên : Một lô nhỏ các bộ phận được đúc. Những phần ban đầu này được theo dõi chặt chẽ khi chúng bị đẩy ra khỏi khuôn.
Kiểm tra trực quan : Ngay lập tức, các bộ phận được kiểm tra trực quan cho các khiếm khuyết rõ ràng như:
- Ảnh ngắn : Các bộ phận không hoàn chỉnh trong đó nhựa không lấp đầy hoàn toàn khoang khuôn.
- Flash : Vật liệu nhựa thừa thấm ra dọc theo đường chia tay hoặc các khu vực pin đẩy.
- Warpage/biến dạng : Các bộ phận không phẳng hoặc có uốn cong không mong muốn, thường là do làm mát không đều hoặc ứng suất.
- Dấu chìm : Suy thoái trên bề mặt của các phần dày hơn, gây ra bởi sự co rút bên trong.
- Dòng chảy/đường hàn : Các đường có thể nhìn thấy trên bề mặt bộ phận cho biết nơi các dòng nhựa nóng chảy gặp nhau.
- Đốt dấu vết : Đổi màu do không khí bị mắc kẹt hoặc quá nóng.
- Dấu pin đầu phun : Các dấu hiệu quá mức hoặc được đặt kém từ hệ thống tống máu.
- Các vấn đề hoàn thiện bề mặt : Dullness, Streaks hoặc các điểm không hoàn hảo khác mặc dù đánh bóng của khuôn.
Xác minh kích thước : Sử dụng các công cụ đo lường chính xác (ví dụ: calip, micromet, cmm - máy đo tọa độ), kích thước chính của các bộ phận đúc được kiểm tra theo thông số kỹ thuật thiết kế CAD ban đầu. Điều này đảm bảo các bộ phận là chính xác và sẽ khớp với nhau một cách chính xác trong bộ mô hình cuối cùng.

Kiểm tra các bộ phận đúc cho các khuyết tật và không hoàn hảo

Các bức ảnh đầu tiên là rất quan trọng để xác định các vấn đề tinh tế. Một nhóm kiểm soát chất lượng chuyên dụng, thường kết hợp với các nhà thiết kế khuôn và kỹ sư, sẽ tiến hành kiểm tra kỹ lưỡng, có thể liên quan đến:

Độ phóng đại và ánh sáng : Sử dụng kính lúp hoặc kính hiển vi để phát hiện các chi tiết tốt, đèn flash tinh tế hoặc lỗ hổng bề mặt siêu nhỏ.
Kiểm tra lắp ráp : Nếu phần được thiết kế để kết hợp với các bộ phận khác, các thử nghiệm lắp ráp thực tế được thực hiện để đảm bảo phù hợp và chức năng, mô phỏng trải nghiệm của người xây dựng mô hình.
Kiểm tra tài sản sức mạnh và vật chất : Trong một số trường hợp, các bộ phận có thể trải qua các bài kiểm tra về sức mạnh, tính linh hoạt hoặc các tính chất cơ học khác để đảm bảo chúng đáp ứng các tiêu chí hiệu suất.
Tính đồng nhất màu sắc : Nếu phần được đúc trong một màu cụ thể, tính đồng nhất và tính nhất quán của nó được kiểm tra.

Hồ sơ chi tiết được lưu giữ cho mỗi lần chạy thử, ghi lại các tham số, quan sát và bất kỳ lỗi được phát hiện nào.

Thực hiện các điều chỉnh và tinh chỉnh cần thiết cho khuôn

Dựa trên những phát hiện từ các lần chạy và kiểm tra thử nghiệm, các điều chỉnh và tinh chỉnh cần thiết được thực hiện. Quá trình lặp này rất quan trọng để hoàn thiện khuôn và có thể liên quan đến một số vòng thử nghiệm và sửa đổi:

Tối ưu hóa tham số : Thông thường, các vấn đề ban đầu như ảnh ngắn, flash hoặc dấu chìm có thể được giải quyết bằng cách tinh chỉnh các thông số đúc phun (ví dụ: tăng áp suất, điều chỉnh nhiệt độ, sửa đổi thời gian làm mát).
Sửa đổi khuôn (làm lại) : Đối với các vấn đề bền bỉ hoặc quan trọng hơn không thể được giải quyết bằng cách điều chỉnh tham số, các sửa đổi vật lý đối với khuôn mẫu là bắt buộc. Đây là một quá trình tinh tế và thường tốn kém và có thể liên quan đến:
- Thêm hoặc mở rộng lỗ thông hơi : Để ngăn chặn không khí bị mắc kẹt gây ra ảnh ngắn hoặc vết bỏng.
- Sửa đổi vị trí hoặc kích thước cổng : Để cải thiện dòng nhựa và giảm nhược điểm.
- Điều chỉnh các kênh làm mát : Để đạt được sự làm mát đồng đều hơn và ngăn ngừa warpage.
- Đánh bóng hoặc kết cấu các khu vực cụ thể : Để cải thiện bề mặt hoàn thiện hoặc phóng ra.
- Thêm hoặc sửa đổi các chân phun : Để đảm bảo phóng phần sạch và nhất quán.
- Tái bán hàng hoặc hàn laser : Để điều chỉnh độ không chính xác về chiều hoặc sửa chữa thiệt hại nhỏ. Vật liệu có thể được thêm vào thông qua hàn laser và sau đó được gia công lại.
- Làm cứng/điều trị : Đôi khi, sau các thử nghiệm ban đầu, có thể quyết định rằng các phần khuôn cụ thể yêu cầu thêm các phương pháp điều trị cứng hoặc bề mặt để cải thiện khả năng chống mài mòn.

Vòng lặp thử nghiệm và tinh chỉnh tỉ mỉ này đảm bảo rằng khi khuôn cuối cùng đi vào sản xuất toàn diện, nó là một dụng cụ được điều chỉnh tinh xảo có khả năng tạo ra hàng triệu thành phần mô hình nhựa hoàn hảo, chu kỳ sau chu kỳ.

Với khuôn hiện được xác nhận đầy đủ và tối ưu hóa thông qua thử nghiệm nghiêm ngặt, nó đã sẵn sàng cho mục đích chính của nó: sản xuất hàng loạt, nơi tính nhất quán và hiệu quả trở thành tối quan trọng.

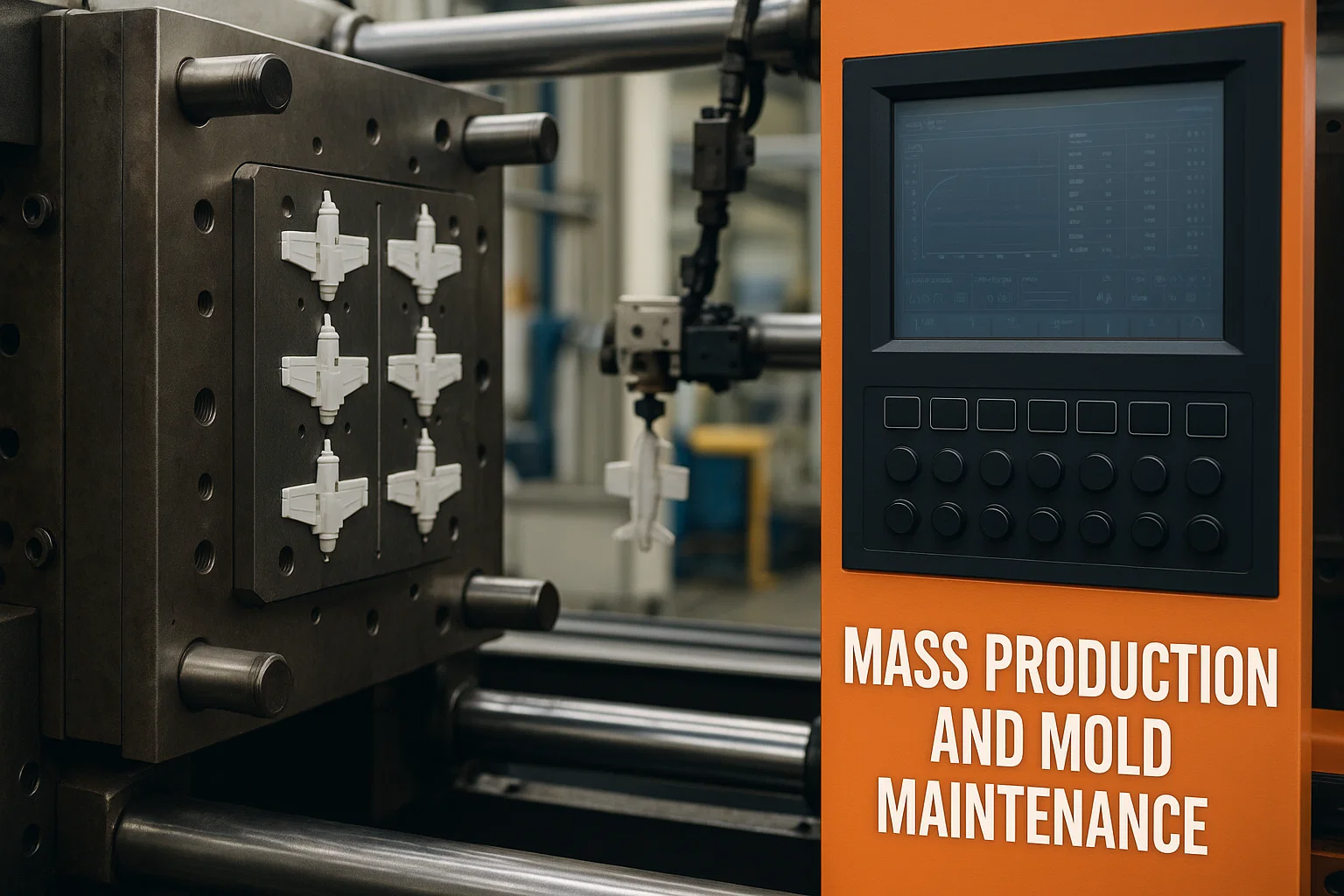

Sản xuất hàng loạt và bảo trì nấm mốc

Sau khi thiết kế toàn diện, chế tạo và các giai đoạn thử nghiệm, khuôn mẫu nhựa chuyển sang nguyên tố hoạt động của nó: Sản xuất hàng loạt . Đây là nơi đầu tư ban đầu về thời gian và tài nguyên thực sự được đền đáp, vì khuôn được điều chỉnh tinh xảo bắt đầu tạo ra hàng ngàn, hoặc thậm chí hàng triệu thành phần mô hình nhựa giống hệt nhau. Tuy nhiên, công việc không dừng lại khi sản xuất bắt đầu; Giám sát liên tục và bảo trì khuôn siêng năng là hoàn toàn quan trọng để đảm bảo chất lượng nhất quán và mở rộng tuổi thọ của khuôn trong nhiều năm phục vụ đáng tin cậy.

Thiết lập máy ép phun để sản xuất hàng loạt

Việc chuyển đổi sang sản xuất hàng loạt bao gồm tối ưu hóa máy ép phun và môi trường của nó để hoạt động liên tục, hiệu quả:

Khóa tham số cuối cùng : Dựa trên các lần chạy thử thành công, các thông số đúc phun tối ưu (nhiệt độ, áp suất, tốc độ, thời gian làm mát, lực kẹp, v.v.) được khóa.
Hoạt động tự động : Máy ép phun hiện đại rất tự động. Khi các thông số được đặt, chúng có thể hoạt động liên tục, thường là với cánh tay robot để loại bỏ và đặt phần tự động, tăng thêm hiệu quả và giảm chi phí lao động.
Xử lý vật liệu : Một lượng lớn viên nhựa được đưa vào máy từ phễu công nghiệp, đảm bảo nguồn cung cấp liên tục. Thiết bị sấy có thể được sử dụng để loại bỏ độ ẩm từ nhựa hút ẩm, có thể gây ra khuyết tật.
Lấy mẫu đảm bảo chất lượng : Ngay cả trong quá trình sản xuất hàng loạt, kiểm soát chất lượng liên tục được duy trì. Các bộ phận thường được lấy mẫu từ dây chuyền sản xuất để kiểm tra trực quan và kiểm tra kích thước. Giám sát chủ động này giúp bắt bất kỳ sự trôi dạt nào về chất lượng sớm.

Giám sát quá trình đúc cho tính nhất quán

Duy trì tính nhất quán trong suốt quá trình sản xuất dài là tối quan trọng. Bất kỳ sai lệch nào trong quá trình đúc có thể dẫn đến một lô các bộ phận bị lỗi. Người vận hành và hệ thống tự động liên tục giám sát các chỉ số chính:

Quy trình tham số : Cảm biến thời gian thực trong nhiệt độ của máy ép phun, áp suất, thời gian chu kỳ và các thông số quan trọng khác. Độ lệch so với các cảnh báo kích hoạt điểm đặt.
Chất lượng một phần : Các hệ thống tầm nhìn tự động có thể được tích hợp vào dây chuyền sản xuất để thực hiện kiểm tra nhanh, tự động cho các khiếm khuyết phổ biến như flash hoặc ảnh ngắn. Kiểm tra điểm thủ công của các nhà khai thác vẫn cần thiết.
Hiệu suất máy : Tiêu thụ năng lượng, áp lực thủy lực và các chỉ số sức khỏe máy khác được theo dõi để đảm bảo thiết bị hoạt động trơn tru và hiệu quả, ngăn chặn thời gian chết bất ngờ.
Tỷ lệ phế liệu : Tỷ lệ phần trăm của các bộ phận bị lỗi được theo dõi chặt chẽ. Sự gia tăng tốc độ phế liệu là một lá cờ đỏ cho thấy vấn đề tiềm năng với khuôn, máy hoặc các tham số xử lý.

Mục tiêu là một quá trình ổn định và có thể lặp lại, tạo ra các phần giống hệt nhau, chất lượng cao với mỗi chu kỳ.

Bảo trì thường xuyên và làm sạch khuôn để đảm bảo tuổi thọ

Một khuôn mẫu bằng nhựa là một khoản đầu tư đáng kể, thường có giá hàng chục hoặc thậm chí hàng trăm ngàn đô la. Để bảo vệ khoản đầu tư này và đảm bảo hàng triệu chu kỳ trong suốt tuổi thọ của nó, bảo trì nấm mốc và chủ động là rất cần thiết. Việc bỏ qua bảo trì có thể dẫn đến sửa chữa tốn kém, hao mòn sớm và thời gian ngừng sản xuất.

Bảo trì thường liên quan đến:

Làm sạch thường xuyên : Trong quá trình sản xuất, dư lượng nhựa, bụi và các chất gây ô nhiễm khác có thể tích lũy trên bề mặt khuôn, lỗ thông hơi và chân đẩy. Làm sạch thường xuyên, đôi khi ngay cả trong thời gian nghỉ sản xuất ngắn, giúp ngăn ngừa các khuyết tật bề mặt trên các bộ phận và đảm bảo chức năng khuôn thích hợp. Điều này có thể liên quan đến các bề mặt lau, sử dụng không khí nén hoặc chất làm sạch chuyên dụng.
Bảo trì phòng ngừa (thời gian chết theo lịch) : Định kỳ, khuôn được loại bỏ khỏi máy ép phun để kiểm tra và bảo trì kỹ lưỡng hơn. Lịch trình này thường dựa trên số lượng chu kỳ hoặc giờ hoạt động.
- Tháo gỡ và làm sạch sâu : Khuôn thường được tháo rời một phần hoặc hoàn toàn để làm sạch toàn diện tất cả các khoang, lõi, kênh làm mát và các thành phần di chuyển.
- Bôi trơn : Các bộ phận chuyển động, chẳng hạn như ghim hướng dẫn, ống lót và chân đẩy, được làm sạch và bôi trơn để đảm bảo hoạt động trơn tru và ngăn ngừa hao mòn.
- Kiểm tra mặc : Kỹ thuật viên kiểm tra tỉ mỉ các bề mặt khuôn để biết các dấu hiệu hao mòn, mài mòn, ăn mòn hoặc thiệt hại nhỏ (ví dụ: nicks, dents). Các tính năng quan trọng, như các đường chia tay và khu vực cổng, được kiểm tra chặt chẽ.
- Thay thế thành phần : Các thành phần bị mòn như chân đẩy, lò xo hoặc chèn nhỏ được thay thế trước khi chúng thất bại và gây ra các vấn đề sản xuất.
- Bảo trì hệ thống làm mát : Các kênh làm mát được xả để ngăn ngừa guốc và đảm bảo truyền nhiệt hiệu quả.
Sửa chữa và tân trang : Nếu xảy ra thiệt hại hoặc hao mòn đáng kể, khuôn có thể cần được gửi lại cho một cửa hàng công cụ chuyên dụng để sửa chữa. Điều này có thể liên quan đến hàn, gia công lại các khu vực cụ thể, xây dựng lại hoặc thậm chí thay thế toàn bộ các thành phần khuôn.
Lưu trữ thích hợp : Khi không được sử dụng, khuôn được làm sạch hoàn toàn, được bảo vệ bằng lớp phủ ngăn chặn rỉ sét và được lưu trữ trong môi trường được kiểm soát để ngăn chặn sự ăn mòn và thiệt hại vật lý.

Thông qua giám sát tỉ mỉ và bảo trì chủ động, một khuôn mẫu nhựa được chế tạo tốt có thể vẫn là một tài sản hiệu quả trong nhiều năm, củng cố việc cung cấp liên tục các bộ dụng cụ mô hình chất lượng cao cho những người say mê trên toàn thế giới.

Hành trình làm khuôn không đứng yên; Những tiến bộ đang diễn ra tiếp tục tinh chỉnh và cách mạng hóa quá trình.

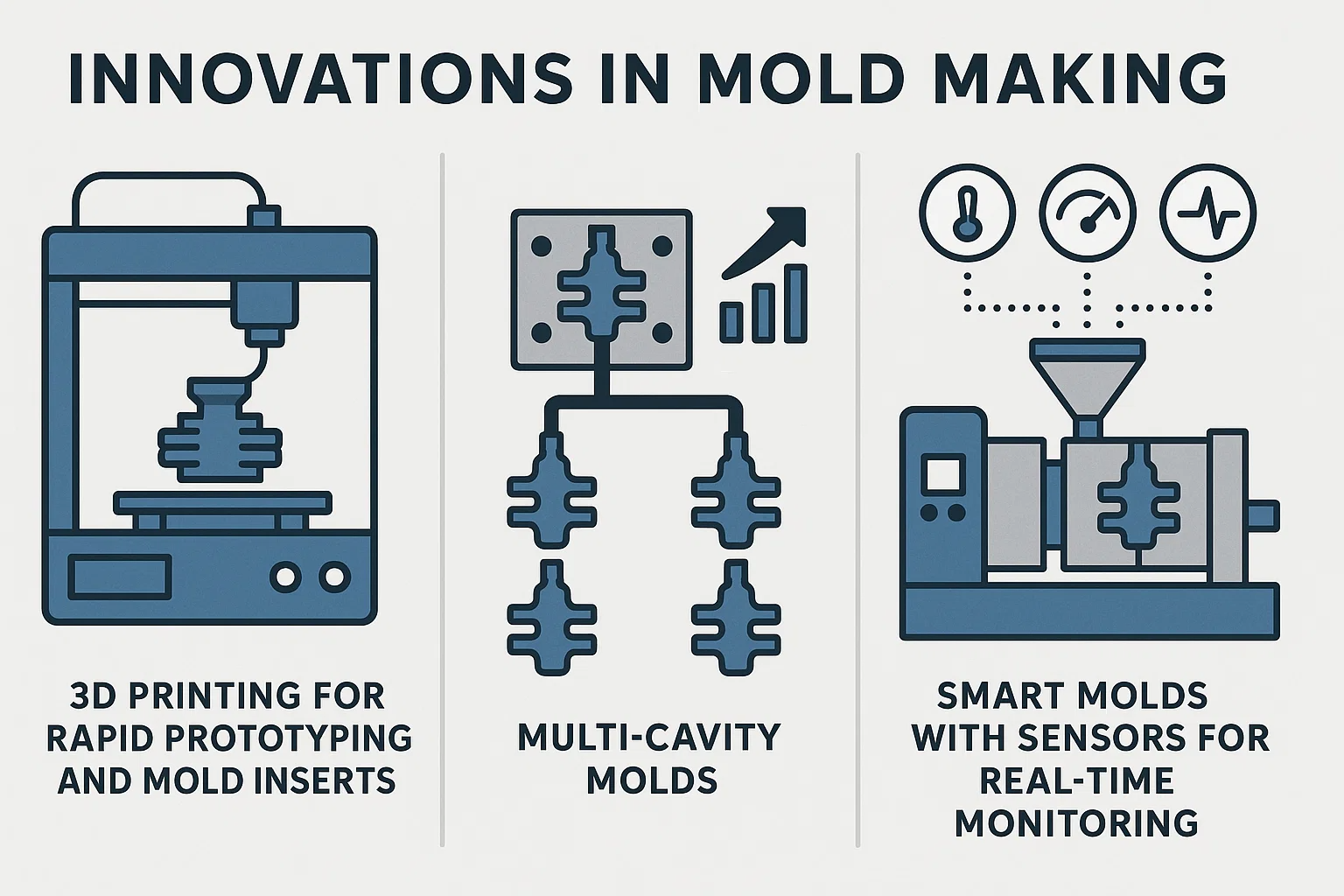

Đổi mới trong chế tạo nấm mốc

Thế giới sản xuất không ngừng phát triển, và lĩnh vực làm khuôn mẫu nhựa cũng không ngoại lệ. Trong khi các nguyên tắc cốt lõi của việc ép phun và chế tạo khuôn vẫn còn, sự đổi mới liên tục đang giới thiệu các kỹ thuật và khả năng mới thú vị. Những tiến bộ này không chỉ cải thiện hiệu quả và giảm chi phí mà còn cho phép tạo ra các bộ phận mô hình nhựa phức tạp và phức tạp hơn, đẩy ranh giới của những gì người có sở thích có thể mong đợi.

In 3D để tạo mẫu và chèn khuôn nhanh

Có lẽ một trong những đổi mới biến đổi nhất là sự tích hợp của In 3D (sản xuất phụ gia) vào quy trình làm khuôn. Mặc dù in 3D trực tiếp các khuôn sản xuất quy mô đầy đủ vẫn còn hạn chế do các yêu cầu về sức mạnh vật chất và hoàn thiện bề mặt, tác động của nó đối với các thành phần khuôn mẫu và khuôn mẫu là rất lớn:

Tạo mẫu nhanh chóng của các bộ phận : Trước khi cam kết chế tạo khuôn đắt tiền, các nhà thiết kế có thể nhanh chóng in 3D các bộ phận mô hình thực tế để kiểm tra sự phù hợp, công thái học và thẩm mỹ. Điều này cho phép lặp lại nhanh chóng và xác nhận thiết kế, bắt gặp các vấn đề sớm hơn nhiều trong quá trình này.
Các chèn khuôn in 3D : Đối với sản xuất khối lượng thấp hoặc cho các tính năng cụ thể, phức tạp trong khuôn thép lớn hơn, các công nghệ in 3D chuyên dụng (như in 3D kim loại hoặc in nhựa có độ phân giải cao) có thể tạo ra các phần chèn khuôn. Những chèn này có thể kết hợp các kênh làm mát bên trong rất phức tạp (làm mát phù hợp) không thể đạt được với việc khoan truyền thống, dẫn đến việc làm mát các bộ phận nhanh hơn và đồng đều hơn và giảm thời gian chu kỳ. Chúng cũng tuyệt vời để tạo kết cấu chi tiết.
Khuôn tạm thời : Đối với các hoạt động rất ngắn hoặc các bộ phận bằng chứng của khái niệm, một số máy in 3D nhựa có độ bền cao thậm chí có thể tạo ra các khuôn tạm thời, hy sinh có khả năng tiêm một số lượng nhỏ các bộ phận nhựa.

Khuôn đa dạng và lợi ích của chúng

Mặc dù không hoàn toàn mới, thiết kế tinh vi và sản xuất của khuôn đa dạng Tiếp tục được tinh chỉnh và tối ưu hóa. Thay vì sản xuất một phần nhựa trên mỗi chu kỳ phun, khuôn đa dạng tạo ra một số phần giống hệt nhau (hoặc đôi khi khác nhau, các phần liên quan) trong một lần bắn.

Tăng hiệu quả sản xuất : Lợi ích chính là giảm mạnh thời gian sản xuất và chi phí mỗi phần. Nếu một khuôn cam cuội mất 30 giây mỗi phần, khuôn 4 Cavitity có thể tạo ra 4 phần trong khoảng 30 giây.
Tính nhất quán trên các bộ phận : Bởi vì tất cả các bộ phận trong khuôn đa dạng được đúc đồng thời trong cùng điều kiện, chúng thể hiện tính nhất quán cao về chất lượng, kích thước và tính chất vật liệu.
Giảm hao mòn máy : Cần ít chu kỳ hơn để tạo ra cùng một lượng bộ phận, có thể làm giảm hao mòn trên máy ép phun.

Thiết kế khuôn đa dạng rất phức tạp, đòi hỏi sự cân bằng chính xác của dòng nhựa để đảm bảo tất cả các khoang lấp đầy đồng đều. Các hệ thống chạy nóng, giữ cho nhựa nóng chảy ngay đến khoang, thường được sử dụng để tăng cường hiệu quả và giảm chất thải vật liệu trong các khuôn này.

Khuôn thông minh với các cảm biến để theo dõi thời gian thực

Sự ra đời của Internet vạn vật (IIoT) đã dẫn đến sự phát triển của "khuôn thông minh." Đây là các khuôn được trang bị các cảm biến tích hợp cung cấp dữ liệu thời gian thực về quy trình đúc trực tiếp từ bên trong khoang khuôn.

Cảm biến nhiệt độ : Theo dõi nhiệt độ nhựa khi nó đi vào và nguội trong khoang, đảm bảo làm mát tối ưu và ngăn chặn các đường cong vênh hoặc chìm.
Cảm biến áp suất : Đo áp suất bên trong khuôn trong quá trình tiêm, cung cấp cái nhìn sâu sắc về việc lấp đầy khuôn, đóng gói và các bức ảnh ngắn hoặc đèn flash tiềm năng.
Cảm biến độ ẩm : Có thể phát hiện các vấn đề về độ ẩm, đặc biệt là liên quan đến nhựa hút ẩm.
Quầy chu kỳ/cảm biến mặc : Theo dõi số lượng chu kỳ và thậm chí có thể phát hiện hao mòn tinh tế trên các thành phần khuôn quan trọng, nhắc nhở bảo trì chủ động trước khi các vấn đề phát sinh.

Lợi ích của khuôn thông minh:

Tăng cường kiểm soát chất lượng : Dữ liệu thời gian thực cho phép phát hiện ngay các độ lệch của quá trình, cho phép các nhà khai thác khắc phục các vấn đề ngay lập tức, giảm tỷ lệ phế liệu.
Bảo trì dự đoán : Bằng cách theo dõi hao mòn và hiệu suất, khuôn thông minh có thể dự đoán khi cần bảo trì, cho phép thời gian ngừng hoạt động theo lịch trình thay vì các sự cố bất ngờ.
Tối ưu hóa quá trình : Dữ liệu phong phú được thu thập giúp các kỹ sư tinh chỉnh các thông số đúc để đạt được hiệu quả và chất lượng bộ phận lớn hơn.
Truy xuất nguồn gốc : Các điều kiện đúc của mỗi bộ phận có thể được ghi lại, cung cấp một lịch sử hoàn chỉnh để đảm bảo chất lượng và khắc phục sự cố.

Những đổi mới này làm nổi bật một tương lai nơi sản xuất nấm mốc không chỉ là về sản xuất chính xác mà còn về các quy trình thông minh, dựa trên dữ liệu, củng cố thêm nền tảng cho bộ dụng cụ mô hình nhựa ngày càng tinh vi và chất lượng cao.

Phần kết luận

Từ tia sáng ban đầu của một ý tưởng cho đến sự hum của một máy ép phun tinh xảo, việc tạo ra các khuôn mẫu bằng nhựa là một minh chứng cho kỹ thuật chính xác, sản xuất tiên tiến và sự khéo léo tỉ mỉ. Chúng tôi đã khám phá từng giai đoạn quan trọng, phát hiện ra sự phức tạp làm nền tảng cho hành động dường như đơn giản là lắp ráp một bộ dụng cụ mô hình.

Tóm tắt lại quá trình làm khuôn

Hành trình của chúng tôi bắt đầu với những điều quan trọng Giai đoạn thiết kế , trong đó phần mềm CAD biến các khái niệm thành các bản thiết kế 3D chi tiết, lập kế hoạch tỉ mỉ mọi khía cạnh từ các góc dự thảo đến các dòng chia tay. Độ chính xác kỹ thuật số này sau đó hướng dẫn Lựa chọn vật chất , một lựa chọn chiến lược cân bằng độ bền, tính chất nhiệt và chi phí, với các thép công cụ cao cấp thường là lựa chọn ưa thích cho tuổi thọ và khả năng giữ chi tiết tốt.

Sáng tạo vật lý mở ra thông qua sự song song mạnh mẽ của Gia công CNC Và EDM , trong đó khắc ra các khoang và lõi khuôn phức tạp với độ chính xác của micron, nắm bắt mọi dòng bảng điều khiển và đinh tán. Theo sau này, quá trình quan trọng của Đánh bóng khuôn và hoàn thiện Biến đổi các bề mặt gia công thô thành những ấn tượng mượt mà, đảm bảo các bộ phận nhựa hoàn hảo và phóng ra dễ dàng.

Trước khi sản xuất hàng loạt, khuôn đã trải qua nghiêm ngặt Kiểm tra và kiểm soát chất lượng , trong đó thử nghiệm chạy xác định và khắc phục bất kỳ sự không hoàn hảo nào, đảm bảo độ chính xác về chiều và chất lượng bộ phận nhất quán. Cuối cùng, khuôn đi vào Sản xuất hàng loạt , được theo dõi tỉ mỉ và duy trì thông qua siêng năng BẢO TRÌ để đảm bảo nhiều năm phục vụ đáng tin cậy.

Tầm quan trọng của độ chính xác và chất lượng trong việc tạo khuôn

Chủ đề cơ bản trong toàn bộ quá trình này là mệnh lệnh tuyệt đối của Độ chính xác và chất lượng . Trong thế giới của bộ dụng cụ mô hình nhựa, độ chính xác là tối quan trọng. Mỗi thành phần phải phù hợp hoàn hảo, mọi chi tiết phải sắc nét, và mọi bề mặt phải hoàn hảo. Bất kỳ sự thỏa hiệp nào về chất lượng khuôn trực tiếp chuyển thành các khiếm khuyết trong sản phẩm cuối cùng, dẫn đến sự thất vọng cho người xây dựng mô hình và làm hỏng danh tiếng của thương hiệu. Đầu tư trả trước vào các quy trình thiết kế, vật liệu và sản xuất chất lượng cao cho một khuôn trả cổ tức nhiều lần dưới dạng các bộ phận phù hợp, có độ chính xác cao mà những người đam mê thích thú.

Xu hướng tương lai trong sản xuất khuôn mẫu nhựa

Nhìn về phía trước, lĩnh vực sản xuất nấm mốc tiếp tục là một đấu trường thú vị của sự đổi mới. In 3D được thiết lập để đóng một vai trò thậm chí còn lớn hơn, không chỉ trong việc tạo mẫu mà còn có khả năng tạo ra các kênh làm mát phù hợp phức tạp hoặc các phần chèn khuôn chi tiết cao mà trước đây không thể. Sự trỗi dậy của khuôn thông minh Với các cảm biến tích hợp hứa hẹn dữ liệu thời gian thực và phân tích dự đoán, dẫn đến các quy trình thậm chí được tối ưu hóa hơn, giảm thời gian chết và kiểm soát chất lượng vô song. Khi khoa học vật liệu tiến bộ, chúng ta cũng có thể thấy các hợp kim nấm mốc mới cung cấp sự kết hợp vượt trội về độ dẫn nhiệt, độ cứng và khả năng gia công.

Về bản chất, quá trình phức tạp của chế tạo khuôn mẫu nhựa là một điều kỳ diệu của kỹ thuật. Đó là một sự theo đuổi liên tục của sự hoàn hảo, đảm bảo rằng niềm đam mê lắp ráp thế giới thu nhỏ được đáp ứng với các thành phần có chất lượng cao nhất có thể, làm cho sở thích phức tạp của mô hình nhựa có thể tiếp cận và thú vị cho các thế hệ sau.

Menu web

Ngôn ngữ

Chia sẻ

Thoát khỏi menu

Tin tức của công ty

Tin tức trong ngành

Quá trình phức tạp để làm khuôn mẫu nhựa: Hướng dẫn toàn diện
