Độ dày được thiết kế để ép xung: Ma trận nền, quy tắc DFM và kiểm soát quy trình

Đúc chồng các chất đàn hồi khi chạm vào mềm như Chất dẻo đàn hồi nhiệt dẻo (TPE) hoặc Polyurethane nhiệt dẻo (TPU) lên trên nhựa cứng, kim loại hoặc bảng mạch in (PCB) giúp tăng cường khả năng cầm nắm tiện dụng, giảm rung và tạo ra khả năng bảo vệ chống thấm chất lỏng. Tuy nhiên, các lỗi sản phẩm—như bong tróc ranh giới, vết lõm, chu kỳ làm mát kéo dài hoặc cong vênh bộ phận quá mức—thường dẫn đến thiết kế độ dày thành không chính xác.

Hướng dẫn thiết kế chung thường đề xuất duy trì độ dày thành đồng nhất 2,0 mm. Trong thực tế, độ dày lớp vỏ tối ưu phụ thuộc rất nhiều vào vật liệu nền cụ thể, nhu cầu gia cố kết cấu, tỷ lệ chiều dài dòng chảy và yêu cầu bám dính. Hướng dẫn kỹ thuật này phác thảo các ma trận độ dày chính xác, các cân nhắc về quy trình, quy tắc DFM cấu trúc và các giao thức xác nhận cho các ứng dụng ép xung.

1. Độ dày ép khuôn (da) được khuyến nghị theo vật liệu và bề mặt

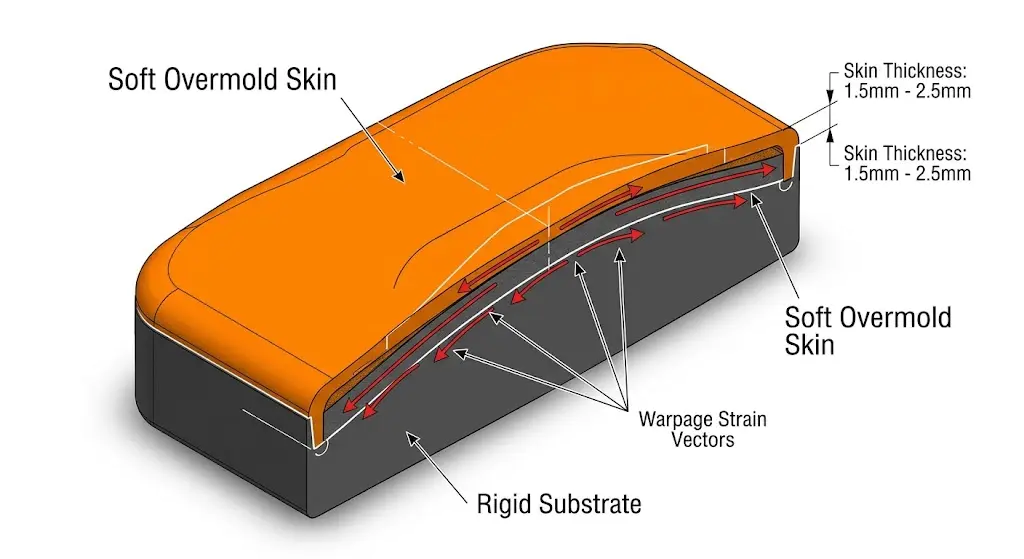

Việc xác định độ dày quá mức của khuôn đòi hỏi phải cân bằng phản hồi xúc giác chức năng chống lại ứng suất nhiệt, độ co thể tích và hình phạt về thời gian chu kỳ. Chất đàn hồi có Hệ số giãn nở nhiệt tuyến tính (CLTE) cao hơn so với chất nền cứng; Lớp da quá dày gây ra ứng suất co bóp cao trong quá trình làm mát, dẫn đến hiện tượng cong vênh hoặc bong tróc chất kết dính.

Ma trận bên dưới cung cấp ranh giới độ dày chính xác trên các chất nền sản xuất cốt lõi:

Lưu ý thiết kế: Tay cầm cảm ứng mềm thường yêu cầu độ dày danh nghĩa từ 1,5 đến 2,5 mm để đạt được độ giảm xúc giác vừa đủ. Độ dày dưới 1,0 mm tạo cảm giác cứng nhắc, trong khi các phần vượt quá 3,5 mm kéo dài đáng kể thời gian làm mát và tạo ra các khoảng trống bên trong.

2. Kỹ thuật tiêm độ dày da và thành mỏng tối thiểu

Việc đạt được khả năng đúc thành mỏng đáng tin cậy (dưới 1,0 mm) mà không có hiện tượng nhấp nháy, ảnh ngắn hoặc vết do dự trên bề mặt phụ thuộc vào việc kiểm soát tỷ lệ chiều dài dòng chảy (L/T) và độ nhớt nóng chảy.

Khi tỷ lệ giữa chiều dài dòng chảy và độ dày thành (L/T) vượt quá 100:1, công thức TPE tiêu chuẩn sẽ bị đóng băng sớm. Công thức TPE/TPU dòng chảy cao với Chỉ số dòng chảy cao (MFI > 25 g/10 phút ở 190°C/2,16kg) cho phép độ dày thành tối thiểu xuống tới 0,50 mm - 0,75 mm trên đường dẫn dòng chảy ngắn (<50 mm).

Nguyên tắc chính về quy trình và công cụ để ép xung tường mỏng:

• Nhiệt độ dụng cụ nâng cao: Tăng nhiệt độ khoang khuôn của chất nền từ 15°C đến 25°C để tránh tình trạng đóng băng sớm trong giai đoạn phun.
• Cổng van tuần tự hoặc Chạy nóng: Thả các cổng đầu nóng trực tiếp lên các phần dày hơn của vùng quá khuôn để giảm thiểu sụt áp.
• Tốc độ tiêm cao: Lấp đầy các khoang mỏng một cách nhanh chóng trước khi quá trình đông đặc của lớp da xảy ra, sử dụng các cấu hình đóng gói nhiều giai đoạn chính xác để ngăn ngừa chớp sáng.
• Kiểm soát độ sâu thông gió: Lỗ thông hơi vi mô chính xác (độ sâu 0,010 mm đến 0,015 mm) rất quan trọng ở gần các cạnh mỏng để tránh bỏng không khí bị mắc kẹt mà không gây ra tia lửa nhựa.

3. Quy tắc thiết kế cho Tường, Sườn, Phần Trùm và Chuyển tiếp Đồng nhất

Độ dày khuôn không đồng đều gây ra hiện tượng co ngót khác nhau, tạo ra sự tập trung ứng suất cục bộ và nâng mép. Tuân thủ các tỷ lệ hình học nghiêm ngặt giúp duy trì tính toàn vẹn về cấu trúc và sự chuyển tiếp liền mạch từ da sang nền.

Tỷ lệ DFM hình học:

• Tỷ lệ tường từ da đến lõi: Độ dày khuôn lý tưởng phải bằng 60% đến 80% độ dày thành lớp nền bên dưới để tránh biến dạng nhiệt của lớp nền trong quá trình chèn viên đạn.
• Độ dày sườn bên trong: Các đường gân được gắn bên dưới hoặc bên trong lớp vỏ ngoài không được vượt quá 50% độ dày thành danh nghĩa của lớp phủ chính. (ví dụ: Độ dày gân nền = 0,50 * Độ dày da quá mức).
• Bán kính bên trong (R): Tránh các góc nhọn bên trong. Cung cấp bán kính tối thiểu R = 0,5 mm hoặc 0,5 đến 0,75 lần độ dày thành tại tất cả các điểm giao nhau để giảm thiểu hệ số tập trung ứng suất.
• Bước tắt và các rãnh lồng vào nhau: Không bao giờ kết thúc phần da quá mức trên bề mặt phẳng. Thiết kế bậc chặn chu vi có độ sâu bằng toàn bộ bề dày của lớp vỏ, kết hợp với rãnh liên động cơ học 0,5 mm x 0,5 mm để chống bong tróc dọc các mép lộ ra ngoài.

4. Chuẩn bị bề mặt, sơn lót và kiểm tra độ bền liên kết

Một bộ phận được đúc khuôn bền đòi hỏi cường độ bám dính bề mặt cao. Cơ chế bám dính được chia thành hai loại chính: Liên kết khuếch tán hóa học và Khóa liên động cơ học .

Phương pháp tiền xử lý bề mặt:

• Xử lý ngọn lửa / plasma khí quyển: Tăng năng lượng bề mặt của các polyme không phân cực (ví dụ: Polypropylen) trên 44 dynes/cm để tối đa hóa khả năng làm ướt.
• Chất lót hóa học / Chất kết nối Silane: Áp dụng cho hợp kim kim loại hoặc chất nền gốm trước khi đúc để tạo liên kết cộng hóa trị với nhựa đàn hồi sắp tới.
• Vụ nổ phương tiện mài mòn: Tạo độ nhám vi mô trên kim loại (Ra 2,5 - 6,3 µm), cải thiện đáng kể khả năng gõ phím cơ học.

Kiểm tra xác nhận độ bám dính tiêu chuẩn:

Tính toàn vẹn của liên kết được đánh giá bằng các giao thức thử nghiệm được tiêu chuẩn hóa:

• Kiểm tra độ bong tróc 90 độ (ASTM D903 / ISO 813): Định lượng lực cần thiết để bóc dải khuôn quá mức khỏi nền. Giá trị công nghiệp được chấp nhận nằm trong khoảng từ 3,5 đến 8,0 N/mm tùy thuộc vào máy đo độ cứng.
• Thử nghiệm cắt vòng (ASTM D1002): Đánh giá độ bền cắt dưới tải trọng kéo.

Mục tiêu chế độ thất bại: Các giao thức kiểm soát chất lượng yêu cầu Thất bại gắn kết (nơi vật liệu đàn hồi bị rách bên trong) chứ không phải Lỗi kết dính (nơi da bong ra sạch sẽ ở bề mặt).

5. Gia công dụng cụ, thông hơi, mô phỏng dòng khuôn và cân bằng chi phí

Độ dày của lớp vỏ ảnh hưởng trực tiếp đến chi phí đơn vị sản xuất, thời gian chu kỳ và tỷ lệ phế liệu. Bởi vì thời gian làm mát nhựa tăng theo cấp số nhân với độ dày của thành (Thời gian làm mát tỷ lệ thuận với bình phương Độ dày của thành), việc tăng thêm độ dày sẽ gây ra thiệt hại đáng kể về thời gian chu kỳ.

Phụ cấp hao hụt & Mô phỏng CAE:

Vật liệu ép khuôn có độ co thể tích dao động từ 1,2% đến 2,5%, cao hơn đáng kể so với nhựa nhiệt dẻo kỹ thuật cứng (0,4% - 0,7%). Các nhà thiết kế dụng cụ phải tính toán độ co chênh lệch trong phần mềm phân tích Moldflow (CAE) để đảm bảo độ chính xác của hình dạng lưới.

Kết quả phân tích CAE chính cần đánh giá:

• Độ co thể tích khi đóng băng: Đảm bảo đóng gói đồng đều trên các chuyển tiếp độ dày.
• Độ lệch thể tích / cong vênh: Xác định xem việc làm mát không đối xứng trên một mặt của bề mặt kim loại hoặc PCB có gây ra lực uốn hay không.
• Ứng suất cắt liên vùng: Đánh giá xem áp lực dòng phun có làm dịch chuyển hoặc làm hỏng các đặc điểm nền mỏng manh hoặc các phần chèn được đặt trước hay không.

Nhận đánh giá và báo giá về DFM quá mức của bạn

Tối ưu hóa độ dày khuôn đòi hỏi phải cân bằng độ đồng đều của tường, thiết kế công cụ, khả năng tương thích vật liệu và yêu cầu về xúc giác. Đội ngũ kỹ thuật của chúng tôi cung cấp các đánh giá toàn diện về DFM (Thiết kế cho khả năng sản xuất), mô phỏng nhiệt/cong vênh của Moldflow và các dịch vụ tạo mẫu nhanh.

• Thời gian quay vòng: Phản hồi DFM trong vòng 24 giờ; dụng cụ nguyên mẫu trong 5 đến 7 ngày làm việc.
• Tiêu chuẩn tuân thủ: Chất đàn hồi cấp y tế ISO 13485, USP Cấp VI, tùy chọn vật liệu tuân thủ RoHS/REACH.

Gửi tệp CAD 3D của bạn (STEP/IGES) cùng với thông số kỹ thuật của chất nền để nhận được đánh giá chi tiết về độ dày và khả năng sản xuất từ ​​các chuyên gia ép phun của chúng tôi.

Câu hỏi thường gặp (FAQ)

1. Độ dày khuôn đúc nào được khuyến nghị cho các chất nền phổ biến như ABS, PC, nhôm và PCB?

Độ dày danh nghĩa được đề xuất là 1,5 đến 2,5 mm đối với nhựa kỹ thuật như ABS và PC, 2,0 đến 3,0 mm đối với kim loại như nhôm và 1,5 đến 2,0 mm đối với PCB đóng gói để đảm bảo bảo vệ thích hợp mà không gây ứng suất nhiệt quá mức cho các thiết bị điện tử nhạy cảm.

2. Độ dày khuôn thực tế tối thiểu có thể đạt được với TPE là bao nhiêu và những thay đổi quy trình nào cho phép đạt được điều đó?

Độ dày thực tế tối thiểu là 0,50 đến 0,75 mm khi sử dụng công thức TPE/TPU dòng chảy cao. Để đạt được điều này đòi hỏi nhiệt độ khoang khuôn cao, tốc độ phun cao, cổng van tuần tự và lỗ thông hơi vi mô chính xác để ngăn chặn sự đóng băng sớm.

3. Làm cách nào để thiết kế cho độ dày thành đồng đều và tránh vết lõm hoặc bong tróc?

Giữ độ dày lớp phủ từ 60% đến 80% của tường nền bên dưới, thiết kế các gân bên trong không quá 50% so với tường phủ chính, bao gồm bán kính chuyển tiếp rộng rãi (tối thiểu 0,5 mm) và kết hợp các bước ngắt chu vi với các rãnh khóa cơ học.

4. Tôi nên chuẩn bị chất nền như thế nào để tối đa hóa độ bền liên kết khi ép quá mức?

Chất nền có thể được chuẩn bị bằng cách sử dụng plasma khí quyển hoặc xử lý bằng ngọn lửa để tăng năng lượng bề mặt, sử dụng sơn lót ghép nối silane cho kim loại hoặc phun phương tiện để tạo độ nhám bề mặt cơ học. Nhằm mục đích phá hủy sự kết dính trong quá trình thử nghiệm bóc vỏ theo tiêu chuẩn ASTM D903.

5. Độ dày của khuôn quá mức ảnh hưởng như thế nào đến thời gian làm mát và chi phí tổng thể của bộ phận?

Thời gian làm mát tăng theo cấp số nhân với bình phương độ dày của tường. Việc tăng độ dày lớp vỏ từ 1,5 mm lên 3,0 mm có thể tăng gấp đôi thời gian chu kỳ làm mát cần thiết, làm tăng đáng kể chi phí sản xuất trên mỗi đơn vị.

6. Điều gì gây ra hiện tượng bong tróc khuôn dọc theo các cạnh sắc và hình học ngăn chặn điều đó như thế nào?

Sự bong tróc xảy ra khi lực cắt tác động lên các cạnh phẳng lộ ra ngoài với lực neo cơ học yếu. Thiết kế một bước ngắt xác định dọc theo đường phân khuôn kết hợp với rãnh cắt bên dưới hoặc rãnh giữ cơ học sẽ giữ chặt mép và ngăn ngừa bong tróc khi bị mài mòn cơ học.
