Hướng dẫn chuyên môn dành cho kỹ sư thiết kế và chuyên gia thu mua về cách tối ưu hóa các thành phần cao su đúc tùy chỉnh, điều hướng các tiêu chuẩn dung sai và hợp lý hóa hoạt động sản xuất quốc tế.
Hướng dẫn thiết kế cho các bộ phận đúc phun cao su
Thiết kế các thành phần đàn hồi đòi hỏi tư duy kỹ thuật khác biệt so với việc đúc nhựa nhiệt cứng. Bởi vì cao su tổng hợp trải qua liên kết ngang đáng kể trong quá trình lưu hóa, động lực dòng chảy và độ co thể tích quyết định các ràng buộc hình học chính xác. Kiểu hư hỏng chính trong đúc cao su tùy chỉnh là độ dày thành danh nghĩa không nhất quán, tạo ra tỷ lệ xử lý không đồng đều, độ rỗng bên trong nghiêm trọng và vết lõm bề mặt. Duy trì độ dày thành khuyến nghị từ 1,5 mm đến 5,0 mm (với mức tối thiểu chức năng tuyệt đối khoảng 0,5 mm đối với màng ngăn thu nhỏ) đảm bảo dòng hỗn hợp cân bằng và cân bằng nhiệt trong toàn bộ khoang.
Bán kính góc và góc nháp quyết định trực tiếp đến tuổi thọ của dụng cụ và hiệu suất đẩy chi tiết. Các góc nhọn bên trong tập trung ứng suất cơ học và cản trở dòng chảy của chất đàn hồi; do đó, bán kính phi lê bên trong phải đo ít nhất 25% độ dày thành danh nghĩa liền kề (tối thiểu 0,5 mm). Trong khi độ đàn hồi vốn có của cao su có độ cứng thấp cho phép tháo khuôn cưỡng bức (tước) các vết cắt nhỏ, việc áp dụng góc nháp từ 1,0 đến 2,0 độ mỗi bên vẫn rất quan trọng đối với các hợp chất có độ cứng cao (trên 70 Shore A) hoặc các bề mặt có kết cấu để tránh bị rách trong quá trình phóng tốc độ cao.
Đối với các cấu hình bịt kín, mặt cắt ngang của miếng đệm tùy chỉnh yêu cầu tuân thủ nghiêm ngặt các giới hạn biến dạng. Dưới tải kẹp danh nghĩa, vòng đệm đàn hồi phải chịu lực nén từ 15% đến 30%. Khối lượng bịt kín được thiết kế quá mức so với khoang đệm gây ra lỗi khóa thủy lực và bộ nén sớm.
| Thông số thiết kế | Mục tiêu được đề xuất | RMA Lớp A2 (Độ chính xác cao) | ISO 3302-1 Lớp M2 |
|---|---|---|---|
| Độ dày tường danh nghĩa | 1,5 mm đến 5,0 mm | /- 0,10 mm (đối với kích thước < 10 mm) | /- 0,16 mm (đối với kích thước < 10 mm) |
| Bán kính phi lê bên trong | >= 25% độ dày của tường | /- 0,15 mm (10 đến 25 mm) | /- 0,20 mm (10 đến 25 mm) |
| Góc nháp | 1,0 đến 2,0 độ mỗi bên | /- 0,20 mm (25 đến 50 mm) | /- 0,32 mm (25 đến 50 mm) |
| Độ sâu cắt xén | <5% không có lõi cơ khí | /- 0,25 mm (50 đến 80 mm) | /- 0,40 mm (50 đến 80 mm) |
Bảng 1: Các thông số thiết kế chính và so sánh giữa tiêu chuẩn đúc RMA Class A2 Precision và ISO 3302-1 Class M2.

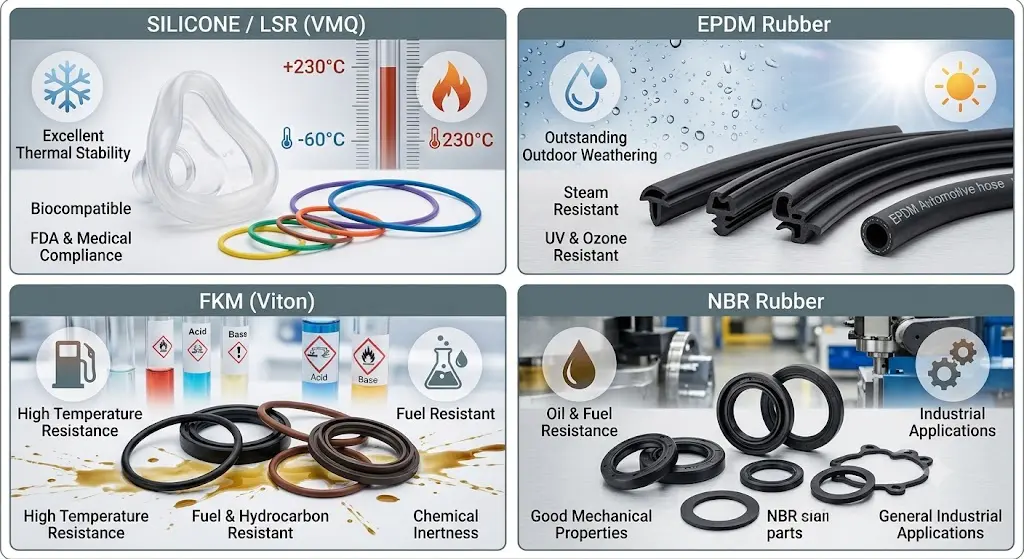

Lựa chọn vật liệu: Silicone, EPDM và Chất đàn hồi đặc biệt
Việc lựa chọn hợp chất đàn hồi tối ưu đòi hỏi phải điều chỉnh các cấu trúc polyme hóa học phù hợp với nhu cầu của môi trường vận hành. Mật độ liên kết ngang đạt được trong quá trình lưu hóa ảnh hưởng trực tiếp đến các tính chất vật lý, bao gồm độ bền kéo, độ cứng của máy đo độ cứng (Shore A) và khả năng chịu nén. Bộ nén biểu thị biến dạng vĩnh viễn còn lại sau khi giải phóng lực nén. Tỷ lệ phần trăm của bộ nén được biểu thị bằng toán học là C = [(t0 - t1) / (t0 - tn)] * 100, trong đó t0 là độ dày mẫu ban đầu, t1 là độ dày mẫu cuối cùng sau khi phục hồi và tn là chiều cao thanh đệm.
Cao su silicon (VMQ / Cao su silicon lỏng - LSR) có khung silicon-oxy vô cơ thể hiện tính ổn định nhiệt từ -60 độ C đến 230 độ C. LSR mang lại khả năng tương thích sinh học cực cao và bộ nén thấp, khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng y tế và tiếp xúc với thực phẩm. Ethylene Propylene Diene Monomer (EPDM) sử dụng khung hydrocarbon không phân cực, mang lại khả năng chống chịu vượt trội với ozone, dung môi phân cực, hơi nước và thời tiết ngoài trời với chi phí nguyên liệu thô thấp hơn đáng kể so với silicone. Chất đàn hồi Fluorocarbon (FKM / Viton) sử dụng liên kết carbon-flo để mang lại khả năng chống chất lỏng vượt trội chống lại hydrocarbon thơm mạnh, nhiên liệu tổng hợp và hóa chất đậm đặc lên đến 250 độ C.
| Loại polyme đàn hồi | Phạm vi độ cứng | Nhiệt độ dịch vụ (độ C) | Độ bền kéo | Tuân thủ quy định chính |
|---|---|---|---|---|
| Silicon (VMQ / LSR) | 10 đến 80 Bờ A | -60 đến 230 | 5 đến 11 MPa | FDA 21 CFR 177.2600, USP Loại VI |
| Cao su EPDM | 40 đến 90 Bờ A | -45 đến 150 | 8 đến 20 MPa | NSF 61 (Nước uống được), Tùy chọn TPV có thể tái chế |
| Chất đàn hồi huỳnh quang (FKM) | 50 đến 90 Bờ A | -20 đến 250 | 10 đến 18 MPa | Xếp hạng ngọn lửa UL94 V-0, thông số kỹ thuật OEM ô tô |
| Nitrile (NBR) | 30 đến 90 Bờ A | -30 đến 120 | 7 đến 18 MPa | Tiêu chuẩn tiếp xúc với nhiên liệu/dầu thương mại |
Các yêu cầu tuân thủ ở thị trường Bắc Mỹ đòi hỏi sự nghiêm ngặt trong công thức pha chế. Các sản phẩm dùng để tiếp xúc nhiều lần với thực phẩm phải sử dụng các thành phần được liệt kê theo FDA 21 CFR 177.2600. Các thành phần chăm sóc sức khỏe yêu cầu thử nghiệm khả năng phản ứng sinh học USP Cấp VI, xác minh tính không độc hại theo các đánh giá toàn thân và trong da. Các bộ phận phân phối nước uống yêu cầu chứng nhận NSF 61 để đảm bảo không có chất độc hại khi tiếp xúc với nước nóng ở môi trường xung quanh và trên cao.
Quy trình ép phun, dụng cụ và đảm bảo chất lượng
Đúc phun cao su về cơ bản khác với xử lý nhựa nhiệt dẻo về quản lý nhiệt thùng. Các hợp chất cao su được làm dẻo bên trong thùng được kiểm soát nhiệt độ ở mức 70 đến 90 độ C để duy trì độ nhớt của chất lỏng mà không gây ra liên kết ngang sớm (cháy). Áp suất phun cao (1000 đến 2000 bar) buộc cao su đã được làm nóng trước đồng nhất vào khoang khuôn được làm nóng (160 đến 200 độ C). Năng lượng nhiệt bên trong khoang bắt đầu quá trình lưu hóa nhanh chóng, biến polyme lỏng thành ma trận rắn đàn hồi trước khi phóng ra từng phần.
So sánh kiến trúc quy trình: Tiêm, nén và truyền
- ép phun: Hoàn toàn tự động, làm đầy khoang kín. Thời gian chu kỳ nhanh (30 đến 120 giây). Lý tưởng cho các hình học phức tạp, khối lượng lớn yêu cầu dung sai RMA Loại A2. Đầu tư công cụ ban đầu cao.
- Chuyển khuôn: Bán tự động, độ chính xác trung gian. Lực piston được đo trước thực hiện từ nồi vào khoang khuôn kín. Chi phí dụng cụ thấp hơn so với tiêm; thích hợp cho khối lượng từ thấp đến trung bình và ép khuôn chèn kim loại.
- Đúc nén: Tải phôi thủ công vào khoang mở. Thời gian chu kỳ dài hơn (3 đến 10 phút). Đầu tư dụng cụ thấp; phù hợp nhất cho các miếng đệm có kích thước lớn, khối lượng chạy thấp và các hợp chất đo độ cứng cực cao.
Các giao thức kiểm soát chất lượng tận dụng hệ thống chú thích tiêu chuẩn hóa ASTM D2000. Chú thích vật liệu điển hình như ASTM D2000 M2BG714 B14 EA14 xác định họ polyme (BG = NBR), độ cứng của máy đo độ cứng (70 /- 5 Shore A), độ bền kéo tối thiểu (14 MPa) và các hậu tố yêu cầu kiểm tra cụ thể cho bộ nén (B14) và khả năng chịu chất lỏng (EA14).
| Khiếm khuyết khuôn | Phân tích nguyên nhân gốc rễ | Thiết kế phòng ngừa / Giải pháp quy trình |
|---|---|---|
| Flash quá mức | Lực kẹp không đủ; đường chia tay bị mòn; áp lực phun quá mức | Tăng trọng tải kẹp; thiết kế lại đường chia tay; áp dụng xử lý hậu kỳ làm mờ bằng phương pháp đông lạnh |
| Cú sút ngắn (Điền dưới) | Chữa sớm (thiêu đốt); không khí bị mắc kẹt; lượng bắn không đủ | Kết hợp các lỗ thông hơi siêu nhỏ (độ sâu 0,02 mm); nhiệt độ thùng thấp hơn; tối ưu hóa kích thước người chạy |
| Độ xốp / phồng rộp | Các chất dễ bay hơi hoặc hơi ẩm bị mắc kẹt trong hợp chất; lưu hóa không hoàn toàn | Triển khai hệ thống đúc có hỗ trợ chân không; kéo dài thời gian dừng chữa bệnh; nguyên liệu khô trước |
| Dấu dòng chảy / Đường đan | Nhiệt độ nóng chảy thấp; sự hợp nhất kém của các mặt dòng chảy qua các lõi | Tăng tốc độ phun; nâng cao nhiệt độ bề mặt khuôn; di dời vị trí cổng |
Trình điều khiển chi phí, tạo mẫu và lựa chọn đối tác
Tính kinh tế đơn vị trong đúc cao su tùy chỉnh phụ thuộc vào chi phí dụng cụ được khấu hao, khối lượng nguyên liệu thô, thời gian chu kỳ và các yêu cầu sau xử lý. Mô hình chi phí toán học cho mỗi bộ phận được biểu thị dưới dạng Chi phí đơn vị = (Chi phí dụng cụ / Tổng khối lượng sản xuất) Chi phí vật liệu [(Tốc độ hàng giờ của máy * Thời gian chu kỳ) / Số lượng khoang] Chi phí sau xử lý.
Chi phí dụng cụ thay đổi tùy theo số lượng khoang, loại thép (ví dụ: P20 so với NAK80/H13 cứng) và thiết kế hệ thống đường dẫn. Một khuôn nguyên mẫu một khoang thường có giá từ 2.500 đến 6.000 USD với thời gian thực hiện từ 2 đến 3 tuần. Sản xuất dụng cụ bằng thép cứng nhiều khoang (8 đến 32 khoang) có giá từ 12.000 USD đến 45.000 USD, cần 4 đến 6 tuần để chế tạo, lấy mẫu T1 và xác minh kích thước CMM.
Đối với sản xuất số lượng thấp (500 đến 5.000 chiếc), dụng cụ mềm bằng nhôm hoặc khuôn in 3D (sử dụng nhựa photopolymer nhiệt độ cao) cung cấp giải pháp bắc cầu hiệu quả về mặt chi phí. Trong khi quá trình tạo mẫu nhanh giúp tăng tốc độ xác nhận, các kỹ sư phải tính đến những khác biệt nhỏ về đặc tính vật liệu giữa nhựa phụ gia nguyên mẫu và các hợp chất sản xuất đúc phun cuối cùng.
Khung đánh giá đối tác sản xuất
Khi đánh giá các đối tác sản xuất quốc tế và gần bờ, nhóm mua sắm nên kiểm tra các nhà cung cấp dựa trên các cột mốc kỹ thuật và chất lượng chính:
- Chứng chỉ hệ thống chất lượng: ISO 9001 (Chất lượng chung), IATF 16949 (Ô tô) hoặc ISO 13485 (Thiết bị y tế).
- DFM & Mô phỏng nội bộ: Khả năng phân tích dòng khuôn nâng cao để dự đoán bẫy khí, cân bằng điền đầy và độ co thể tích trước khi cắt thép.
- Chuyên môn ép xung nâng cao: Đã chứng tỏ kinh nghiệm về đúc nhiều lớp hoặc chèn (liên kết cao su trực tiếp với nền kim loại hoặc nhựa bằng cách sử dụng sơn lót hóa học).
- Quyền sở hữu và bảo đảm công cụ: Toàn bộ quyền sở hữu được chuyển giao cho người mua khi thanh toán, kết hợp với bảo đảm bảo trì công cụ trọn đời trong suốt thời gian sản xuất đang hoạt động.
Đẩy nhanh dự án đúc cao su tùy chỉnh của bạn
Tải tệp CAD của bạn lên ngay hôm nay để nhận bản đánh giá toàn diện về Thiết kế cho Khả năng sản xuất (DFM), bao gồm phân tích xếp chồng dung sai, đề xuất kết hợp và báo giá sản xuất ngay lập tức.
Yêu cầu đánh giá và báo giá DFMCâu hỏi thường gặp
Các quy tắc thiết kế quan trọng nhất cho các bộ phận đúc phun cao su tùy chỉnh là gì?
Duy trì độ dày thành đồng nhất trong khoảng từ 1,5 mm đến 5,0 mm, xác định bán kính phi lê bên trong bằng ít nhất 25% độ dày thành, áp dụng các góc nghiêng 1,0 đến 2,0 độ mỗi bên và thiết kế các bộ phận để căn chỉnh với dung sai chính xác tiêu chuẩn RMA Loại A2.
Làm cách nào để chọn giữa silicone và EPDM cho dự án đúc cao su của tôi?
Chọn Silicone (VMQ/LSR) để có nhiệt độ khắc nghiệt (-60 đến 230 độ C), khả năng tương thích sinh học, tuân thủ FDA/USP hoặc yêu cầu bộ nén thấp. Chọn EPDM cho các ứng dụng ngoài trời tiết kiệm chi phí đòi hỏi khả năng chống chịu ozone, thời tiết, hơi nước và chất lỏng phân cực cao.
Chi phí điển hình cho mỗi bộ phận cho việc ép phun cao su là bao nhiêu và những yếu tố nào ảnh hưởng đến nó?
Đơn giá phụ thuộc vào việc lựa chọn vật liệu, khối lượng bộ phận, thời gian xử lý, số lượng khoang và phương pháp xả khí. Dụng cụ có độ tạo bọt cao giúp giảm đáng kể chi phí nhân công trên mỗi bộ phận và thời gian sử dụng máy trên khối lượng sản xuất lớn.
Mất bao lâu để chế tạo dụng cụ khuôn ép phun cho các bộ phận cao su?
Nguyên mẫu hoặc dụng cụ mềm thường cần từ 2 đến 3 tuần. Sản xuất khuôn thép nhiều khoang thường cần 4 đến 6 tuần, bao gồm thiết kế công cụ, gia công CNC, xử lý EDM và xác nhận mẫu T1 ban đầu.
Những khuyết tật thường gặp trong quá trình ép phun cao su là gì và làm cách nào để ngăn ngừa chúng?
Các khuyết tật thường gặp bao gồm chớp sáng (được giảm thiểu bằng các đường phân chia chính xác và quá trình làm mờ đông lạnh), ảnh chụp ngắn (được ngăn chặn bằng cách thông gió chân không và quản lý cháy xém) và độ xốp bên trong (được điều khiển thông qua khuôn đúc có hỗ trợ chân không và chu trình xử lý được tối ưu hóa).
Những yêu cầu nào của FDA hoặc cấp y tế áp dụng cho các bộ phận cao su ở Hoa Kỳ?
Các bộ phận tiếp xúc với thực phẩm yêu cầu phải tuân thủ FDA 21 CFR 177.2600. Các thành phần cấp y tế yêu cầu thử nghiệm đánh giá sinh học USP Cấp VI, trong khi các thành phần nước uống bắt buộc phải có chứng nhận NSF 61.
Đúc phun so sánh với ép nén hoặc ép chuyển cho các bộ phận cao su như thế nào?
Ép phun mang lại độ chính xác về kích thước vượt trội, tính nhất quán tự động và thời gian chu kỳ nhanh chóng cho khối lượng lớn. Đúc chuyển có hiệu quả về mặt chi phí đối với khối lượng trung bình và liên kết hạt dao, trong khi đúc nén mang lại chi phí gia công ban đầu thấp nhất cho các bộ phận có khối lượng thấp hoặc định dạng lớn.
