Trong thế giới năng động của sản xuất, nhu cầu về các sản phẩm đều vượt trội về mặt chức năng và thẩm mỹ đã thúc đẩy sự đổi mới đáng kể. Các thành phần hiện đại thường phải kết hợp nhiều vật liệu, một loại nhựa cứng cho cấu trúc, một chất đàn hồi mềm cho độ bám hoặc hai màu khác nhau để xây dựng thương hiệu với một thiết kế duy nhất, liền mạch. Trong khi các phương pháp truyền thống dựa vào các bước sản xuất và lắp ráp riêng biệt, một giải pháp tiên tiến hơn đã xuất hiện để hợp lý hóa quá trình này: ép phun 2 shot.
Giới thiệu về việc ép phun 2 phát
Đúc 2 shot là gì?
Tại cốt lõi của nó, Đúc 2-shot (còn được gọi là đúc hai shot) là một quy trình sản xuất chuyên dụng cao, tạo ra một thành phần hoàn thiện duy nhất từ hai vật liệu khác nhau trong một chu kỳ đúc liên tục duy nhất. Không giống như các phương pháp truyền thống trong đó nhiều phần được đúc riêng và sau đó được lắp ráp, đúc 2 shot kết hợp các bước này thành một hoạt động hiệu quả. Quá trình này là công cụ trong việc tạo ra các bộ phận có hình học phức tạp, con dấu tích hợp, thẩm mỹ nhiều màu và chức năng nâng cao mà không cần lắp ráp thứ cấp.
Từ đồng nghĩa: đúc đa phát và quá mức
Trong khi thường được sử dụng thay thế cho nhau, các thuật ngữ đúc đa shot Và quá mức Có ý nghĩa khác biệt mà rất quan trọng để hiểu.
-
Đạo diễn đa shot: Đây là một thể loại rộng trong đó đúc 2 shot là hình thức phổ biến nhất. Nó đề cập đến bất kỳ quy trình ép phun nào sử dụng hai hoặc nhiều lần tiêm riêng biệt các vật liệu khác nhau vào cùng một khuôn để tạo ra một phần. Một quy trình 3 shot hoặc 4 shot cũng sẽ thuộc về chiếc ô này.
-
Vượt quá: Đây là một kỹ thuật cụ thể trong đó một vật liệu thứ hai được tiêm vào một phần có sẵn ("chất nền"). Mặc dù đúc 2 shot là một loại quá mức, thuật ngữ này cũng có thể mô tả các quá trình trong đó phần cơ chất được tạo riêng và sau đó được đặt theo cách thủ công hoặc robot vào khuôn thứ hai cho bước quá mức. Sự khác biệt chính là trong một quy trình 2 shot thực sự, cả hai vật liệu đều được đúc tuần tự trong cùng một chu kỳ máy, mà không có bộ phận rời khỏi máy.

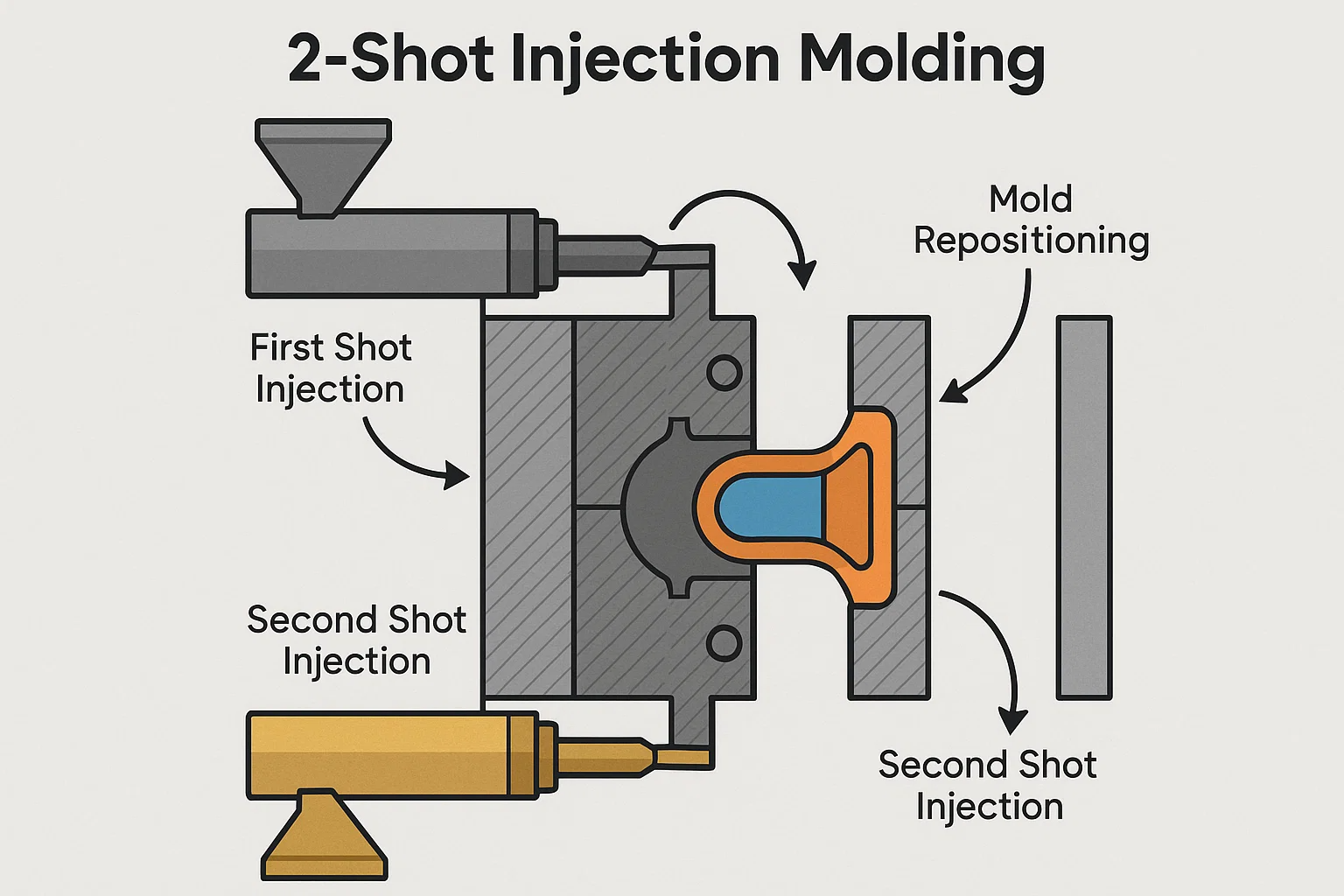

Nguyên tắc cơ bản và tổng quan về quy trình
Nguyên tắc cơ bản của việc ép phun 2 shot là tiêm tuần tự hai vật liệu vào khuôn được thiết kế đặc biệt. Quá trình thường tuân theo các bước chính sau:
-
Tiêm lần đầu: Vật liệu đầu tiên (thường là nhựa cứng) được tiêm vào khoang chính của khuôn.
-
Tái định vị khuôn mẫu: Khuôn sau đó mở ra, và một platen hoặc lõi xoay hoặc chuyển phần đầu tiên mới được hình thành sang khoang thứ hai.
-
Tiêm lần thứ hai: Vật liệu thứ hai (thường là nhựa mềm hơn hoặc màu khác nhau) được tiêm vào khoang mới, chảy xung quanh và liên kết với phần bắn đầu tiên.
-
Phóng ra: Khi vật liệu thứ hai đã được làm mát và củng cố, phần hoàn thiện, đa vật liệu được đẩy ra khỏi khuôn.
Sự tích hợp liền mạch này của vật liệu này dẫn đến một liên kết chất lượng cao, bền và một sản phẩm hoàn chỉnh sẵn sàng sử dụng, loại bỏ lao động và tiềm năng lỗi liên quan đến lắp ráp truyền thống.
Lịch sử và tiến hóa
Nguồn gốc của dấu vết đúc 2 shot trở lại giữa thế kỷ 20, được thúc đẩy bởi sự cần thiết phải tạo ra các sản phẩm nhựa tinh vi hơn. Các phương pháp ban đầu thường là thô và bị giới hạn bởi khả năng của cả vật liệu và máy móc. Sự phát triển thực sự của quá trình bắt đầu với sự phát triển của các máy ép phun chuyên dụng có Platens quay và các công nghệ lõi. Những tiến bộ này, cùng với những đổi mới liên tục trong khoa học polymer, giới thiệu một loạt các vật liệu tương thích, đã chuyển đổi khuôn 2 phát từ một kỹ thuật thích hợp thành một giải pháp sản xuất không thể thiếu, được áp dụng rộng rãi cho vô số ngành công nghiệp ngày nay.

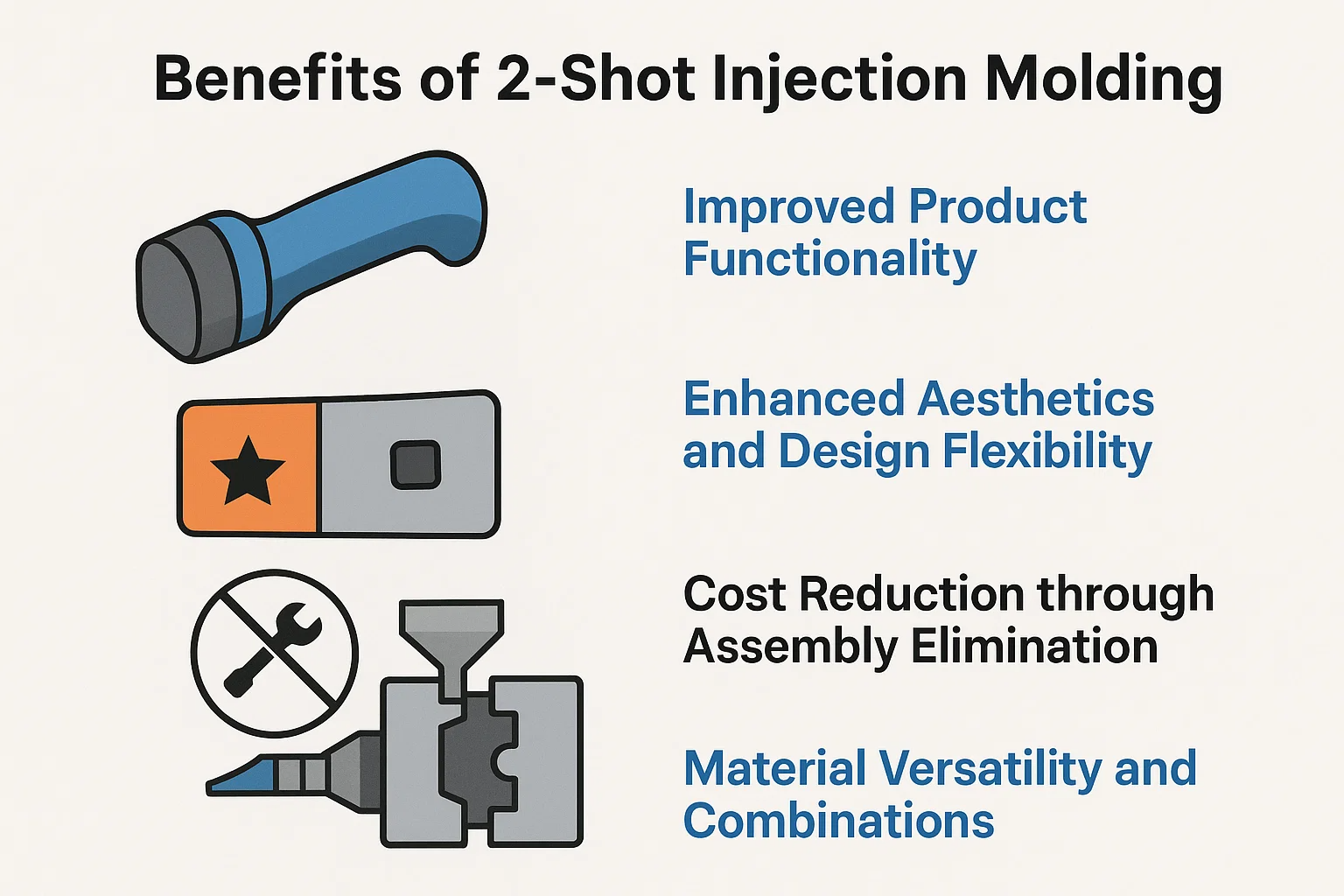

Lợi ích của việc ép phun 2-shot
Sự lựa chọn chiến lược để sử dụng việc ép phun 2 shot vượt ra ngoài sự tinh tế kỹ thuật đơn thuần; Nó cung cấp một loạt các lợi ích hữu hình có thể ảnh hưởng đáng kể đến hiệu suất, hiệu quả chi phí và sức hấp dẫn của sản phẩm. Bằng cách tích hợp hai bước sản xuất riêng biệt vào một quy trình duy nhất, liền mạch, đúc 2 shot giải quyết nhiều thách thức liên quan đến các sản phẩm đa thành phần.
Cải thiện chức năng sản phẩm
Một trong những ưu điểm quan trọng nhất của việc đúc 2 shot là khả năng tăng cường chức năng của sản phẩm bằng cách kết hợp các vật liệu với các tính chất khác nhau. Ví dụ, một loại nhựa nhiệt dẻo cứng có thể tạo thành thân cấu trúc của sản phẩm, trong khi chất đàn hồi nhiệt dẻo mềm (TPE) được đặt lên trên nó để tạo ra độ bám không trượt thoải mái. Kỹ thuật này rất cần thiết cho các công cụ điện, thiết bị điện tử tiêu dùng và các dụng cụ y tế nơi công thái học và cảm giác xúc giác là rất quan trọng. Hơn nữa, quá trình này rất lý tưởng để tạo ra các con dấu tích hợp, miếng đệm và bản lề sống, giúp cải thiện độ bền của sản phẩm, chống thấm và hiệu suất tổng thể mà không cần các thành phần riêng biệt có thể thất bại theo thời gian.
Tăng cường thẩm mỹ và linh hoạt thiết kế
Đúc 2 lần cung cấp sự linh hoạt thiết kế vô song, cho phép các kỹ sư và nhà thiết kế nhận ra các sản phẩm phức tạp và hấp dẫn trực quan hơn. Bằng cách tiêm hai vật liệu màu khác nhau vào cùng một khuôn, quá trình này có thể tạo ra logo phức tạp, thương hiệu hoặc các tính năng được mã hóa màu được liên kết vĩnh viễn với bộ phận. Điều này giúp loại bỏ nhu cầu vẽ, in pad hoặc ghi nhãn, có thể phai hoặc chip. Khả năng tạo ra các kết cấu khác nhau trên một bề mặt duy nhất, chẳng hạn như một kết thúc bóng mịn bên cạnh một tay cầm mờ có kết cấu, cũng như nâng cao chất lượng và giá trị thẩm mỹ nhận thức của sản phẩm.
Giảm chi phí thông qua việc loại bỏ lắp ráp
Có lẽ trường hợp kinh doanh hấp dẫn nhất cho việc đúc 2 shot là giảm chi phí đáng kể đạt được bằng cách loại bỏ lắp ráp thứ cấp. Sản xuất truyền thống của một bộ phận hai vật liệu sẽ yêu cầu đúc hai mảnh riêng biệt và sau đó kết nối thủ công hoặc robot chúng bằng cách sử dụng chất kết dính, ốc vít hoặc các ốc vít khác. Quá trình nhiều bước này bổ sung chi phí lao động đáng kể, đòi hỏi thiết bị bổ sung và tăng nguy cơ lỗi lắp ráp. Bằng cách sản xuất một phần hoàn thiện, đa vật liệu trong một chu kỳ đúc duy nhất, đúc 2 shot bỏ qua các chi phí này, dẫn đến một dây chuyền sản xuất gầy hơn và chi phí mỗi đơn vị thấp hơn.
Tính linh hoạt và kết hợp vật chất
Việc đúc 2 lần mở ra một thế giới rộng lớn của các kết hợp vật liệu, cho phép các kỹ sư chọn các thuộc tính lý tưởng cho từng phần của một thành phần. Quá trình này không giới hạn trong một loại nhựa cứng và độ bám mềm; Nó có thể kết hợp hai loại nhựa cứng khác nhau, một loại nhựa rõ ràng với một loại mờ đục hoặc nhựa nhiệt dẻo với vật liệu nhiệt. Tính linh hoạt này cho phép tạo ra các bộ phận có lõi mạnh, cứng và bên ngoài bền, linh hoạt hoặc các thành phần có cả tính chất cách điện và tính dẫn nhiệt. Điều quan trọng là chọn các vật liệu tương thích về mặt hóa học và nhiệt để đảm bảo một liên kết mạnh mẽ, đáng tin cậy.
Tăng hiệu quả sản xuất
Bằng cách củng cố nhiều bước vào một quy trình duy nhất, việc ép phun 2 shot làm tăng đáng kể hiệu quả sản xuất tổng thể. Các bước tốn nhiều thời gian và thường sử dụng nhiều lao động của lắp ráp, chữa bệnh hoặc chờ đợi chất kết dính khô được loại bỏ hoàn toàn khỏi dòng sản xuất. Điều này dẫn đến thời gian chu kỳ nhanh hơn từ nguyên liệu thô đến một sản phẩm hoàn thiện, có thể bán được. Quá trình hợp lý đòi hỏi ít máy móc hơn, ít không gian sàn nhà máy và lực lượng lao động nhỏ hơn, tất cả đều góp phần vào hoạt động sản xuất hiệu quả và có lợi nhuận hơn.
Quá trình ép phun 2 shot
Hiểu các cơ chế phức tạp của đúc 2 shot là chìa khóa để đánh giá cao hiệu quả và độ chính xác của nó. Mặc dù quá trình này có vẻ phức tạp, nhưng đó là một chuỗi các sự kiện được kiểm soát cao dẫn đến một phần duy nhất, được tích hợp hoàn hảo. Dưới đây là một sự cố chi tiết của quy trình từng bước và các kỹ thuật chính được sử dụng để đạt được nó.

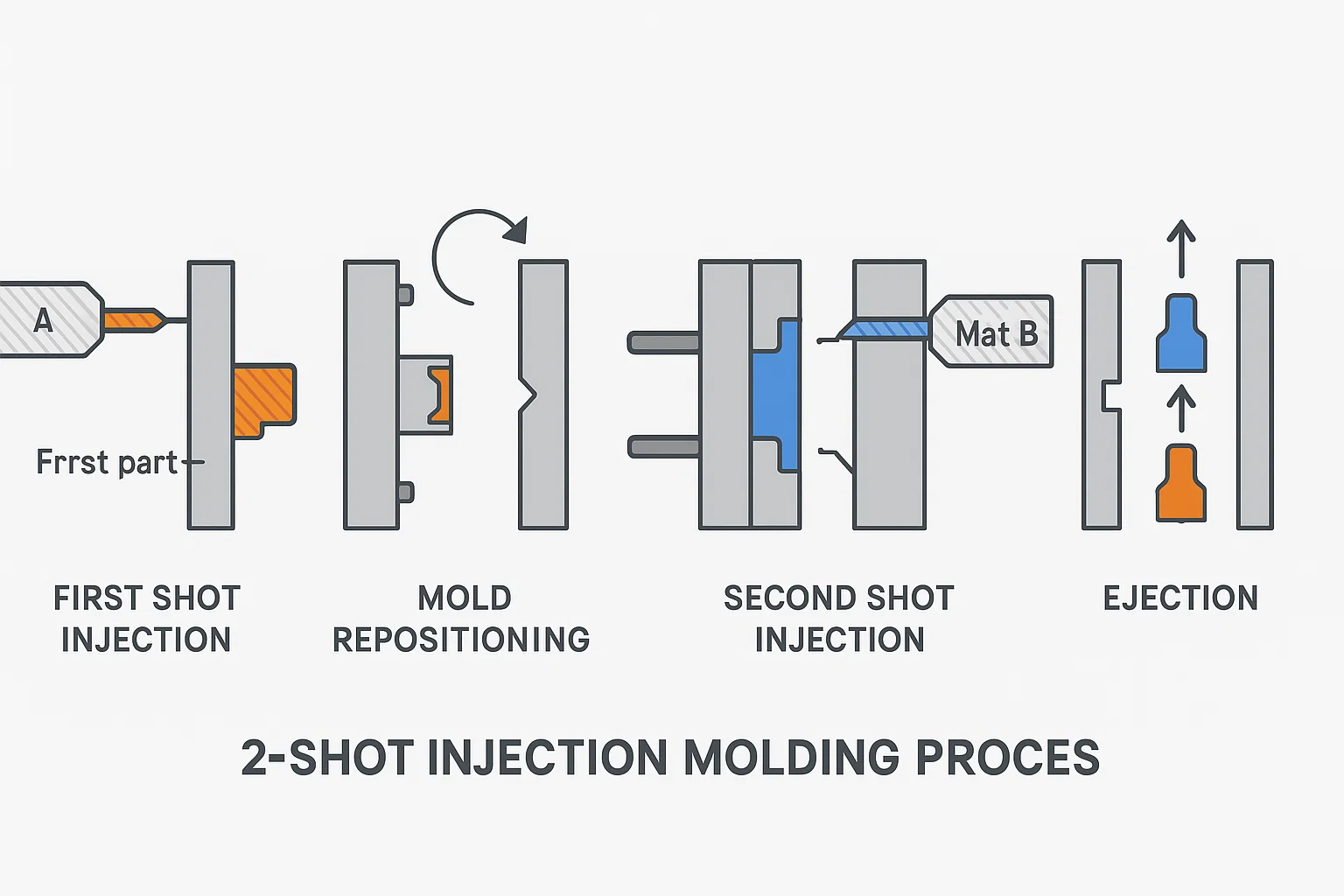

Giải thích từng bước chi tiết
Hành trình của một phần đúc 2 phát bắt đầu với hai đơn vị tiêm riêng cho các vật liệu khác nhau vào một khuôn mẫu đơn, chuyên dụng. Quá trình mở ra như một chu kỳ đồng bộ:
-
Tiêm lần đầu: Quá trình bắt đầu bằng việc tiêm vật liệu đầu tiên, thường là một loại nhựa nhiệt dẻo cứng (vật liệu A), vào khoang khuôn đầu tiên. Khoang này tạo thành lõi hoặc chất nền của phần cuối cùng. Một khi vật liệu đã được tiêm và thời gian làm mát đủ đã trôi qua, phần đầu tiên được củng cố.
-
Tái định vị khuôn mẫu: Đây là giai đoạn quan trọng nhất của chu kỳ. Các khuôn mở, và một cơ chế chính xác định vị lại phần đầu tiên. Điều này thường được thực hiện theo một trong hai cách: Platen quay của khuôn quay 180 độ hoặc hệ thống đưa đón chuyển phần. Điều quan trọng là di chuyển thành phần bắn đầu tiên sang khoang thứ hai, trống, được thiết kế để nhận nó. Đồng thời, khoang đầu tiên được trình bày cho đơn vị tiêm đầu tiên một lần nữa để bắt đầu một chu kỳ mới.
-
Tiêm lần thứ hai: Với phần bắn đầu tiên bây giờ an toàn trong khoang thứ hai, khuôn lại đóng lại. Đơn vị tiêm thứ hai sau đó tiêm vật liệu thứ hai (vật liệu B), thường là màu khác, chất đàn hồi mềm hơn hoặc polymer tương thích khác, vào không gian xung quanh phần đầu tiên. Các vật liệu mới liên kết với phần đầu tiên, về mặt hóa học hoặc cơ học, tạo ra thành phần tích hợp cuối cùng.
-
Phóng ra: Sau khi vật liệu thứ hai được làm mát và củng cố, khuôn sẽ mở ra lần cuối cùng. Một hệ thống phóng, thường là ghim, đẩy phần hoàn thiện, hai vật liệu ra khỏi khuôn. Chu kỳ hoàn tất và máy đã sẵn sàng để bắt đầu một chiếc mới.
Các loại kỹ thuật đúc 2 shot
Mặc dù quá trình từng bước về cơ bản giống nhau, các nhà sản xuất sử dụng các cấu hình máy và khuôn khác nhau để đạt được kết quả mong muốn. Ba kỹ thuật phổ biến nhất là:
-
Đúc bàn quay: Đây là phương pháp phổ biến và hiệu quả nhất. Platen của máy được trang bị một bàn xoay giữ khuôn. Ảnh đầu tiên được thực hiện ở một bên của khuôn. Platen sau đó quay, căn chỉnh phần bắn đầu tiên với bộ phận tiêm thứ hai trong khi phần bắn đầu tiên mới được đúc đồng thời ở phía bên kia. Sản xuất đồng thời này làm giảm đáng kể thời gian chu kỳ và lý tưởng cho sản xuất khối lượng lớn.
-
Đúc trở lại cốt lõi: Kỹ thuật này sử dụng lõi trượt hoặc chèn di động trong một khuôn duy nhất. Sau khi phát bắn đầu tiên được tiêm, lõi trượt trở lại để tạo không gian cho vật liệu thứ hai. Vật liệu thứ hai sau đó được tiêm vào khoang mới hình thành này. Phương pháp này thường được sử dụng cho các bộ phận có các chi tiết phức tạp, chẳng hạn như bản lề sống tích hợp hoặc các thành phần rất nhỏ, trong đó độ phức tạp cơ học của bàn quay là không khả thi.
-
Chuyển đúc: Trong phương pháp này, phần bắn đầu tiên được tiêm vào một khuôn và một cánh tay robot hoặc hệ thống chuyển cơ học di chuyển một phần sang một khuôn thứ hai riêng biệt trên cùng một máy. Kỹ thuật này ít phổ biến hơn đối với các ứng dụng 2 shot tiêu chuẩn nhưng có thể hữu ích khi hai khuôn yêu cầu các lực kẹp khác nhau hoặc nếu hai bức ảnh cần được thực hiện trên các máy riêng biệt.

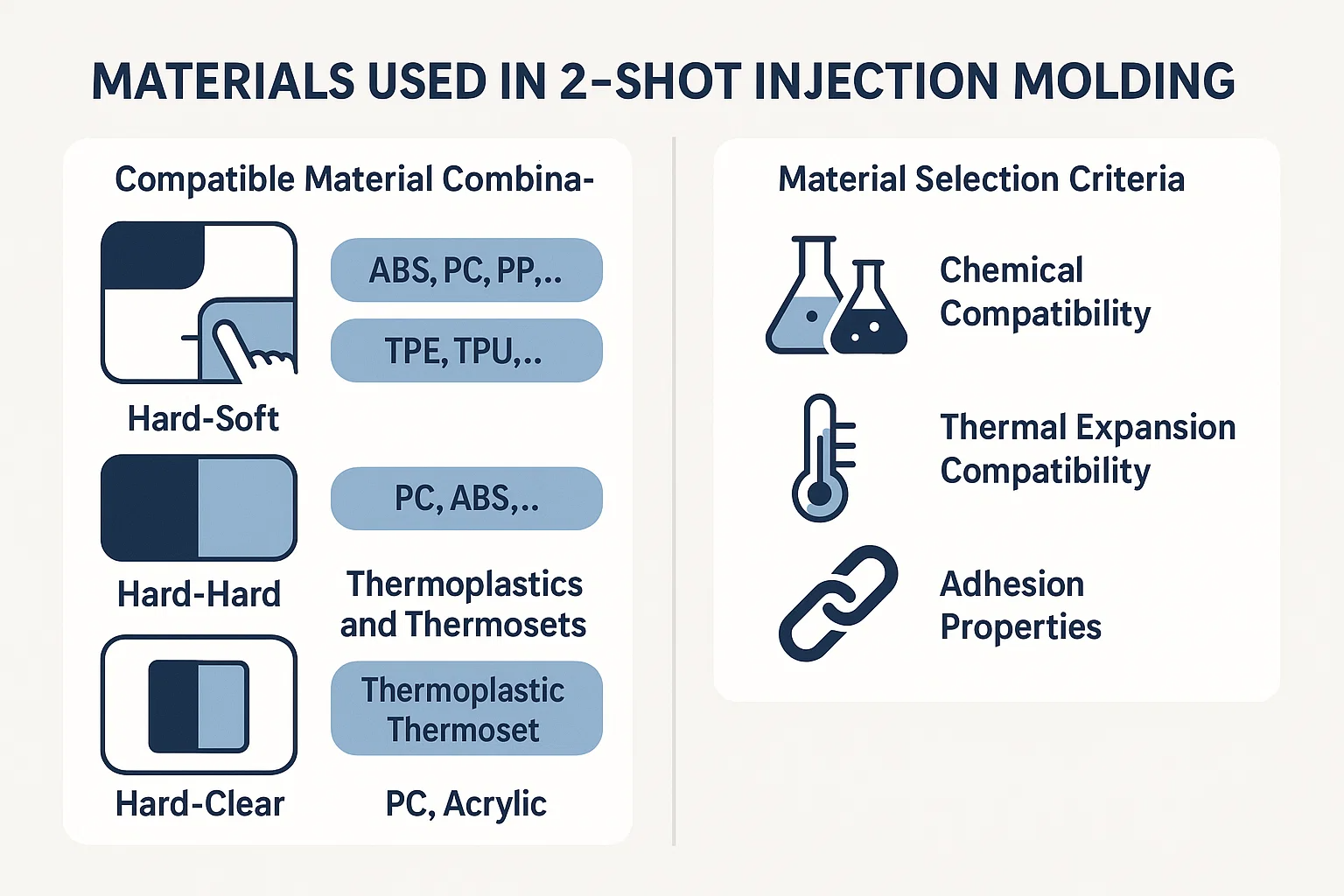

Các vật liệu được sử dụng trong việc ép phun 2 phát
Thành công của bất kỳ dự án ép phun 2 shot nào dựa trên việc lựa chọn vật liệu cẩn thận. Hai polyme không chỉ phải đáp ứng các yêu cầu về chức năng và thẩm mỹ của sản phẩm cuối cùng mà còn tương thích với nhau để tạo thành một liên kết mạnh mẽ, lâu dài. Phần này khám phá các loại kết hợp vật liệu và các tiêu chí quan trọng để chọn chúng.
Kết hợp vật liệu tương thích
Tính linh hoạt của đúc 2 shot được xác định bởi phạm vi rộng các cặp vật liệu mà nó có thể xử lý. Các kết hợp này thường được phân loại dựa trên các thuộc tính của các vật liệu đang được sử dụng:
-
Kết hợp cứng: Đây là ứng dụng phổ biến nhất của đúc 2 shot, trong đó một vật liệu cơ sở cứng nhắc được kết hợp với một vật liệu mềm, dễ dãi. Vật liệu cứng nhắc (ví dụ: ABS, polycarbonate (PC), nylon, polypropylen (PP) ) cung cấp tính toàn vẹn cấu trúc, trong khi vật liệu mềm (ví dụ: Chất đàn hồi nhiệt dẻo (TPE) hoặc polyurethan nhiệt dẻo (TPU) ) cung cấp độ bám công thái học, con dấu chống thấm nước hoặc bề mặt cảm ứng mềm. Đây là lý tưởng cho các sản phẩm như tay cầm công cụ điện, kẹp bàn chải đánh răng và dụng cụ y tế.
-
Kết hợp khó khăn: Sự kết hợp này liên quan đến hai loại nhựa cứng khác nhau. Điều này có thể được thực hiện để kết hợp các thuộc tính cụ thể, chẳng hạn như đúc một Polycarbonate (PC) cơ sở có khả năng kháng hóa học hơn Acrylonitrile butadien styren (abs) bên ngoài. Điều này cũng được sử dụng để kết hợp hai màu khác nhau của cùng một vật liệu cho mục đích thương hiệu hoặc thẩm mỹ, chẳng hạn như một mảnh màu đen và màu trắng cho nút điều khiển.
-
Nhiệt nhựa và nhiệt: Mặc dù ít phổ biến hơn, các ứng dụng chuyên dụng nhất định có thể liên quan đến việc ghép một nhiệt độ với nhiệt hoặc chất đàn hồi. Đây là một quá trình phức tạp đòi hỏi phải kiểm soát cẩn thận nhiệt độ và áp suất, vì nhiệt độ chữa trị không thể đảo ngược khi sưởi ấm.
-
Kết hợp rõ ràng: Điều này được sử dụng để tạo các bộ phận với các cửa sổ tích hợp, đường ống ánh sáng hoặc màn hình hiển thị, chẳng hạn như vỏ điện thoại thông minh với một cổng rõ ràng cho ống kính camera. Vật liệu như Acrylic hoặc Polycarbonate (PC) thường được sử dụng cho thành phần rõ ràng do độ rõ và độ bền quang học của chúng.
Tiêu chí lựa chọn vật liệu
Chọn các vật liệu phù hợp cho một dự án 2 shot liên quan đến việc đánh giá cẩn thận một số thuộc tính chính. Thành công của trái phiếu và tính toàn vẹn của phần cuối cùng phụ thuộc vào các yếu tố này:
-
Khả năng tương thích hóa học: Đây là yếu tố quan trọng nhất. Đối với một liên kết mạnh mẽ, vĩnh viễn để hình thành, hai polyme phải tương thích về mặt hóa học, cho phép các phân tử của chúng tạo thành một giao diện dính. Các polyme có thành phần hóa học tương tự hoặc các polyme trong cùng một họ polymer (ví dụ: PC và ABS) thường liên kết tốt. Ngược lại, các vật liệu từ các gia đình khác nhau (ví dụ, một polymer vô định hình như PC và polymer tinh thể như PP) thường có độ bám dính hóa học kém, dẫn đến phân tách.
-
Khả năng tương thích mở rộng nhiệt: Hai vật liệu nên có các hệ số tương tự của sự giãn nở nhiệt và tốc độ co rút tương đương. Khi phần hoàn thành nguội trong khuôn, mỗi vật liệu sẽ co lại. Nếu tốc độ co ngót của chúng khác nhau đáng kể, nó có thể gây ra căng thẳng bên trong, dẫn đến cong vênh, nứt hoặc liên kết yếu tại giao diện. Lựa chọn vật liệu cẩn thận và thiết kế khuôn là rất cần thiết để bù đắp cho những khác biệt này.
-
Tính chất bám dính: Liên kết giữa hai vật liệu có thể là hóa học hoặc cơ học. MỘT liên kết hóa học là một kết nối phân tử trực tiếp được hình thành tại giao diện. MỘT liên kết cơ học được tạo ra khi vật liệu thứ hai chảy vào các vết cắt, xương sườn hoặc các tính năng khác được đúc thành phần đầu tiên, tạo ra một khóa liên động vật lý. Các thiết kế 2 shot tốt nhất thường tận dụng cả độ bám dính hóa học và cơ học để đảm bảo liên kết mạnh nhất có thể, ngay cả khi bị căng thẳng. Việc lựa chọn vật liệu phải tính đến việc hai polyme sẽ tuân thủ tốt như thế nào trong các điều kiện xử lý cụ thể.
Cân nhắc thiết kế khuôn cho đúc 2 phát
Thành công của một dự án ép phun 2 shot về bản chất gắn liền với độ chính xác và độ phức tạp của thiết kế khuôn của nó. Khuôn là thành phần trung tâm của quá trình và kỹ thuật của nó chỉ ra chất lượng, tính toàn vẹn và tính thẩm mỹ cuối cùng của sản phẩm. Thiết kế khuôn 2 shot phức tạp hơn nhiều so với việc thiết kế khuôn một shot, vì nó phải hoạt động như hai khuôn trong một, phù hợp với hai quá trình tiêm riêng biệt.
Bố cục khuôn và hệ thống gating
Một khuôn 2 shot phải được đặt ra để chứa hai bộ khoang riêng biệt: một cho lần bắn đầu tiên và một cho lần thứ hai. Các Hệ thống giao phối Các kênh hướng dẫn nhựa nóng chảy vào các hốc, là một phần quan trọng của thiết kế này. Có hai hệ thống giao phối riêng biệt, mỗi hệ thống cho ăn từ đơn vị tiêm của chính nó. Thiết kế phải đảm bảo rằng mỗi vật liệu được hướng đến khoang dự định của nó mà không bị nhiễm chéo.
-
Các Cổng đầu tiên Chỉ đạo các vật liệu ban đầu vào khoang của nó.
-
Các Cổng bắn thứ hai được định vị để cho phép vật liệu thứ hai chảy qua hoặc xung quanh phần chụp đầu tiên. Hệ thống gating này phải được đặt cẩn thận để ngăn chặn thiệt hại cho lần bắn đầu tiên có sẵn và để đảm bảo lấp đầy hoàn toàn và đồng đều của khoang bắn thứ hai.
Chiến lược thông hơi và làm mát
Hiệu quả trút giận rất quan trọng trong tất cả các ép phun, nhưng nó thậm chí còn trở nên quan trọng hơn trong việc đúc 2 shot. Vì vật liệu thứ hai được tiêm xung quanh phần bắn đầu tiên, không khí có thể dễ dàng bị mắc kẹt trong các túi nhỏ, dẫn đến các khuyết tật như vết bỏng, ảnh ngắn hoặc liên kết không hoàn chỉnh. Thiết kế khuôn phải bao gồm các lỗ thông hơi được đặt một cách chiến lược để cho phép không khí này thoát ra.
Một thiết kế tốt hệ thống làm mát cũng rất cần thiết để duy trì chất lượng một phần và tối ưu hóa thời gian chu kỳ. Trong khuôn 2 shot, các kênh làm mát phải được thiết kế để làm mát phần bắn đầu tiên đủ trước khi phát bắn thứ hai. Nếu phần đầu tiên quá nóng, phát bắn thứ hai có thể làm cong hoặc làm tan chảy nó. Làm mát thích hợp đảm bảo nhiệt độ đồng đều trên khuôn, điều này rất quan trọng đối với sự ổn định kích thước và ngăn ngừa các khiếm khuyết như cong vênh.
Thiết kế dòng chia tay và bồi thường co ngót
Các Dòng chia tay là nơi hai nửa của khuôn gặp nhau. Đối với đúc 2 shot, dòng này phải được thiết kế tỉ mỉ để đảm bảo một con dấu chặt ở hai giai đoạn khác nhau. Dòng chia tay cho khoang bắn thứ hai phải niêm phong vào phần bắn thứ nhất để ngăn vật liệu thứ hai chảy vào các khu vực không mong muốn. Điều này đòi hỏi độ chính xác đặc biệt để tránh nhấp nháy (vật liệu bị rò rỉ ra khỏi khuôn).
Bồi thường co ngót là một thách thức quan trọng khác. Tất cả các loại nhựa co lại khi chúng nguội, nhưng hai vật liệu khác nhau được sử dụng trong phần 2 shot sẽ có tốc độ co ngót khác nhau. Nhà thiết kế khuôn phải giải thích cho sự co rút khác biệt này. Nếu không được bồi thường đúng cách, phần cuối cùng có thể trải qua sự cong vênh, căng thẳng nội bộ hoặc phân tách, dẫn đến một liên kết yếu và một sản phẩm bị lỗi.
Thiết kế khuôn đa dạng
Để sản xuất khối lượng lớn, khuôn 2 shot có thể được thiết kế với nhiều khoang để tạo ra một số phần mỗi chu kỳ. Điều này làm tăng đáng kể hiệu quả nhưng cũng thêm một lớp phức tạp cho thiết kế khuôn. Các hệ thống chạy cho cả hai bức ảnh phải được cân bằng tỉ mỉ để đảm bảo rằng tất cả các khoang được lấp đầy đều và đồng thời. Điều này ngăn chặn sự thay đổi chất lượng một phần từ khoang này sang khoang tiếp theo. Mặc dù khuôn 2-Shot đa dạng có chi phí ban đầu cao hơn nhiều, nhưng tiết kiệm dài hạn về thời gian sản xuất và lao động làm cho nó trở thành một giải pháp hiệu quả về chi phí cho sản xuất hàng loạt.

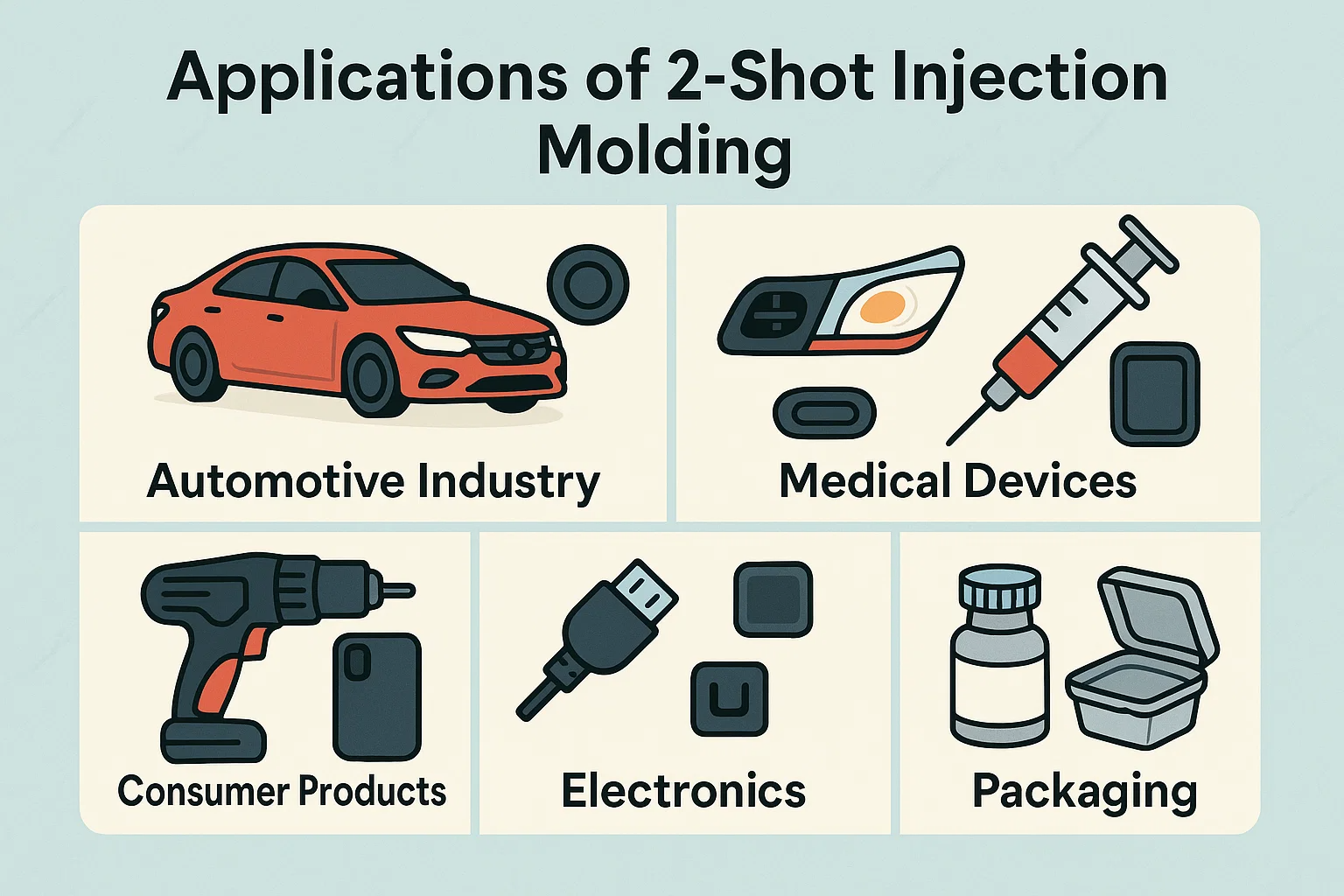

Các ứng dụng của việc ép phun 2 phát
Sự kết hợp độc đáo của chức năng, thẩm mỹ và hiệu quả được cung cấp bởi việc ép phun 2 shot làm cho nó trở thành một phương pháp sản xuất ưa thích trên một phổ rộng của các ngành công nghiệp. Khả năng của nó để tạo ra một phần duy nhất, đa vật liệu trong một chu kỳ đã giải quyết các thách thức thiết kế và lắp ráp phức tạp, dẫn đến chất lượng sản phẩm và hiệu suất nâng cao trong các lĩnh vực sau.
Ngành công nghiệp ô tô
Khu vực ô tô phụ thuộc rất nhiều vào việc đúc 2 shot cho cả hai thành phần bên trong và bên ngoài. Nó được sử dụng để tạo ra các phần cả bền và xúc giác.
-
Thành phần nội thất: Thông thường tìm thấy các bộ phận đúc 2 shot trong nội thất xe, chẳng hạn như Nút bảng điều khiển , lỗ thông hơi, và núm chuyển số. Một loại nhựa cứng cung cấp cấu trúc cứng và các điểm lắp, trong khi một chất đàn hồi cảm ứng mềm tạo ra cảm giác cao cấp và độ bám công thái học, làm giảm tiếng ồn và độ rung.
-
Các thành phần bên ngoài: Đối với các bộ phận bên ngoài, đúc 2 phát được sử dụng cho Đèn pha và đèn đèn hậu với các con dấu tích hợp, kín nước. Nó cũng được sử dụng để tạo ra các cụm gương bên phức tạp hoặc thiết kế lưới tản nhiệt phức tạp kết hợp hai màu hoặc hoàn thiện khác nhau.
Thiết bị y tế
Trong lĩnh vực y tế, độ chính xác, vệ sinh và độ tin cậy là tối quan trọng. Đúc 2 shot là rất cần thiết để sản xuất các thiết bị chất lượng cao, vô trùng và chức năng.
-
Dụng cụ phẫu thuật: Tay cầm của nhiều công cụ và dụng cụ phẫu thuật được đúc 2 phát. Một polymer cứng nhắc cung cấp một lõi mạnh mẽ, có thể hấp thụ, trong khi độ bám cảm ứng mềm, công thái học giúp cải thiện sự kiểm soát của bác sĩ phẫu thuật và giảm mệt mỏi tay.
-
Hệ thống phân phối thuốc: Ống tiêm , ống hít và các thiết bị phân phối thuốc khác thường sử dụng khuôn 2 phát để tạo Hải cẩu và miếng đệm tích hợp , đảm bảo nội dung vẫn vô trùng và thiết bị hoạt động chính xác mà không bị rò rỉ.
Sản phẩm tiêu dùng
Từ các thiết bị gia đình đến thiết bị điện tử cá nhân, đúc 2 phát giúp tăng cường trải nghiệm người dùng thông qua công thái học và độ bền được cải thiện.
-
Công cụ điện: Đây là một ứng dụng cổ điển. Tay cầm công cụ điện có cơ thể cấu trúc cứng nhắc, thường được làm bằng nylon hoặc PC , vượt qua với một TPE hoặc TPU va li. Điều này cung cấp một bề mặt thoải mái, không trượt, chống lại tác động và hóa chất.
-
Vỏ điện thoại di động: Nhiều trường hợp điện thoại cao cấp được đúc 2 phát, kết hợp một bộ xương polycarbonate cứng để bảo vệ cấu trúc với bội thu TPU hấp thụ sốc để bảo vệ chống lại các giọt.
Điện tử
Điện tử yêu cầu các bộ phận chính xác, thường có niêm phong tích hợp hoặc các tính năng xúc giác phức tạp.
-
Đầu nối: Đúc 2 lần được sử dụng để tạo Đầu nối niêm phong và Tích hợp giảm căng thẳng trên dây cáp, làm cho chúng không thấm nước và bền hơn.
-
Nút: Đó là một quá trình quan trọng để làm Các nút điều khiển từ xa Và Khóa bàn phím . Một lõi bên trong cứng nhắc cung cấp một cảm giác chắc chắn, trong khi một vật liệu mềm hoặc rõ ràng được sử dụng cho bề mặt trên cùng, cho phép cảm giác xúc giác hoặc đèn nền.
Bao bì
Trong ngành công nghiệp bao bì, đúc 2 shot được sử dụng để tạo ra các thùng chứa và đóng cửa chức năng và hấp dẫn.
-
Đóng cửa: Nhiều nắp chai và đóng cửa được đúc 2 shot với Con dấu tích hợp . Một loại nhựa cứng tạo thành nắp, trong khi một chất đàn hồi cảm động mềm ở bên trong tạo ra một con dấu kín mà không cần một miếng đệm hoặc lớp lót riêng biệt.
-
Container: Nó được sử dụng cho các thùng chứa chuyên dụng yêu cầu cả cấu trúc cứng và nắp hoặc nắp snap-on linh hoạt.
Ưu điểm và nhược điểm của việc ép phun 2 phát
Giống như bất kỳ kỹ thuật sản xuất tiên tiến nào, ép phun 2 shot cung cấp một bộ lợi ích và nhược điểm độc đáo. Một sự hiểu biết rõ ràng về các sự đánh đổi này là điều cần thiết để xác định xem quá trình này có phù hợp cho một sản phẩm cụ thể hay không.
Thuận lợi
-
Giảm chi phí lắp ráp: Một trong những lợi thế lớn nhất là loại bỏ hội đồng thứ cấp. Bằng cách sản xuất một phần hoàn thiện, đa vật liệu trong một chu kỳ đúc duy nhất, quá trình loại bỏ sự cần thiết của lao động thủ công, chất kết dính, ốc vít hoặc các ốc vít khác, dẫn đến tiết kiệm chi phí và thời gian đáng kể.
-
Chất lượng sản phẩm được cải thiện: Bản chất tích hợp của đúc 2 shot dẫn đến một sản phẩm vượt trội. Liên kết phân tử hoặc cơ học được tạo ra giữa hai vật liệu mạnh hơn và bền hơn so với khớp được lắp ráp thông thường, loại bỏ nguy cơ các bộ phận trở nên lỏng lẻo hoặc rung động theo thời gian.
-
Khả năng thiết kế nâng cao: Quá trình này cho phép các thiết kế sáng tạo và phức tạp không khả thi với việc đúc một lần. Các nhà thiết kế có thể kết hợp các màu sắc, kết cấu và tính chất vật liệu khác nhau (ví dụ: một cơ thể cấu trúc cứng nhắc với một cảm ứng mềm, độ bám công thái học) thành một thành phần duy nhất, liền mạch.
-
Grip và công thái học tốt hơn: Đối với các sản phẩm tiêu dùng, y tế và công nghiệp, khả năng vượt qua một chất đàn hồi mềm mại, xúc giác lên bề mặt nhựa cứng là một lợi ích chính. Điều này cải thiện độ bám của người dùng, tăng cường sự thoải mái và có thể cung cấp một mức độ an toàn không thể đạt được với một vật liệu duy nhất.
Bất lợi
-
Chi phí khuôn ban đầu cao hơn: Nhược điểm đáng kể nhất là chi phí trả trước cao của khuôn. Một khuôn 2 shot phức tạp hơn nhiều so với khuôn tiêu chuẩn, có các khoang kép, cơ chế quay vòng hoặc lõi quay, và các hệ thống làm mát và giao phối phức tạp, tất cả đều tăng đáng kể chi phí thiết kế và sản xuất của nó.
-
Thiết kế khuôn phức tạp: Thiết kế và kỹ thuật của một khuôn 2 shot đòi hỏi chuyên môn chuyên môn. Đó là một quá trình đầy thách thức phải giải thích cho các tính chất duy nhất của hai vật liệu khác nhau, bao gồm tốc độ co ngót, khả năng tương thích hóa học và nhiệt độ xử lý. Sự phức tạp này có thể mở rộng các giai đoạn thiết kế và tạo mẫu.
-
Thời gian chu kỳ dài hơn (có khả năng): Mặc dù hiệu quả hơn so với đúc và lắp ráp riêng biệt, thời gian chu kỳ cho phần 2 shot có thể dài hơn một chút so với một phần chụp đơn. Máy phải hoàn thành hai giai đoạn tiêm và làm mát riêng biệt, có thể thêm vào thời gian sản xuất tổng thể, đặc biệt là đối với các bộ phận ít phức tạp hơn.
-
Những thách thức tương thích vật chất: Sự lựa chọn vật liệu của nhà thiết kế được giới hạn trong các kết hợp tương thích về mặt hóa học và nhiệt. Không phải tất cả các polyme đều có thể tạo thành một liên kết mạnh mẽ và sử dụng các vật liệu không tương thích có thể dẫn đến sự phân tách, cong vênh và một sản phẩm bị suy yếu.
Phân tích chi phí của việc ép phun 2 phát
Quyết định sử dụng đúc phun 2 shot thường là một chiến lược, cân bằng một khoản đầu tư ban đầu cao hơn so với các khoản tiết kiệm dài hạn và lợi ích sản phẩm đáng kể. Một phân tích chi phí kỹ lưỡng phải xem xét tất cả các giai đoạn sản xuất, không chỉ là công cụ ban đầu.
Các yếu tố ảnh hưởng đến chi phí
-
Độ phức tạp của khuôn: Yếu tố quan trọng nhất thúc đẩy chi phí đúc 2 shot là chính khuôn mẫu. Một khuôn 2 shot là một phần kỹ thuật rất phức tạp, có hai bộ sâu răng, hệ thống platen hoặc tàu con thoi quay, và các kênh làm mát và làm mát phức tạp. Điều này đòi hỏi chuyên môn thiết kế chuyên môn và gia công chính xác, làm cho khuôn ban đầu có giá cao hơn đáng kể so với khuôn mẫu đơn thông thường.
-
Chi phí vật chất: Sử dụng hai vật liệu khác nhau có thể tác động đến chi phí tổng thể, đặc biệt nếu một là chất đàn hồi nhiệt dẻo cao cấp (TPE) cho một tay cầm cảm ứng mềm hoặc polymer kỹ thuật hiệu suất cao. Chi phí cho mỗi pound của các vật liệu này có thể cao hơn so với nhựa một shot tiêu chuẩn.
-
Khối lượng sản xuất: Đúc 2-shot là một quá trình được thiết kế cho Sản xuất khối lượng lớn . Chi phí công cụ trả trước cao được khấu hao hiệu quả nhất trên hàng trăm ngàn hoặc thậm chí hàng triệu bộ phận. Đối với sản xuất khối lượng thấp, chi phí mỗi phần vẫn còn cao, làm cho việc đúc truyền thống và lắp ráp trở thành một lựa chọn hiệu quả hơn về chi phí.
-
Thời gian chu kỳ: Mặc dù chu kỳ 2 shot dài hơn một chu kỳ bắn một lần, hiệu quả của nó nằm ở việc tạo ra một sản phẩm hoàn chỉnh trong một lần. Thời gian chu kỳ là một yếu tố quan trọng trong việc xác định chi phí cho mỗi phần, vì nó chỉ ra thông lượng của máy. Một khuôn 2 shot được thiết kế tốt với thời gian chu kỳ cân bằng có thể hiệu quả hơn nhiều so với quy trình lắp ráp nhiều bước.
Phân tích lợi ích chi phí: Khi nào nên chọn đúc 2 phát
Quyết định chọn đúc 2 phát nên dựa trên Tổng chi phí sở hữu tính toán. Bạn nên chọn đúc 2 phát khi tiết kiệm từ việc loại bỏ lắp ráp thứ cấp vượt xa chi phí công cụ trả trước cao hơn.
Xem xét việc đúc 2 shot khi sản phẩm của bạn:
-
Yêu cầu lắp ráp phức tạp: Nếu sản phẩm của bạn cần được dán thủ công, vặn hoặc niêm phong sau khi đúc, chi phí lao động và vật liệu của lắp ráp có thể sẽ biện minh cho quy trình 2 phát.
-
Đòi hỏi chất lượng vượt trội và thẩm mỹ: Đối với các sản phẩm trong đó một trái phiếu tích hợp hoàn hảo, độ bám công thái học hoặc thẩm mỹ hai màu là rất quan trọng đối với bản sắc thương hiệu và sự hài lòng của khách hàng, đúc 2 shot là lựa chọn lý tưởng.
-
Là một sản phẩm có khối lượng lớn: Theo nguyên tắc thông thường, nếu khối lượng sản xuất đủ cao, chi phí của khuôn có thể được trải rộng trên một số lượng lớn các đơn vị, khiến cho mỗi phần có chi phí thấp hơn đáng kể so với một giải pháp thay thế được lắp ráp.
Chi phí ban đầu là một rào cản, nhưng đối với ứng dụng phù hợp, việc giảm chi phí dài hạn, kết hợp với một sản phẩm chất lượng cao hơn, làm cho việc đúc 2 shot trở thành một khoản đầu tư tuyệt vời.
Kiểm soát chất lượng trong việc ép phun 2 phát
Với sự phức tạp của việc ép phun 2 shot, kiểm soát chất lượng nghiêm ngặt là điều cần thiết để đảm bảo rằng sản phẩm cuối cùng đáp ứng cả thông số kỹ thuật chức năng và thẩm mỹ. Giám sát và ngăn ngừa các khiếm khuyết chung là một phần quan trọng của quá trình.
Những khiếm khuyết phổ biến và cách ngăn chặn chúng
-
Delamination: Đây là sự tách biệt của hai vật liệu tại giao diện của họ. Nó thường được gây ra bởi khả năng tương thích hóa học hoặc nhiệt không đủ, hoặc bởi các thông số quá trình không chính xác như nhiệt độ tan chảy thấp hoặc áp suất không đầy đủ. Phòng ngừa liên quan đến việc lựa chọn các vật liệu tương thích, tối ưu hóa nhiệt độ tiêm và đảm bảo sự tan chảy của phát thứ hai đủ nóng để tạo ra một liên kết mạnh với bề mặt bắn đầu tiên.
-
Cong vênh: Một biến dạng hoặc xoắn của bộ phận, thường là do làm mát không đồng đều hoặc sự khác biệt đáng kể về tốc độ co ngót của hai vật liệu. Để ngăn chặn sự cong vênh, các nhà thiết kế phải chọn các vật liệu có tính chất nhiệt tương tự và đảm bảo hệ thống làm mát của khuôn được cân bằng để làm mát tất cả các phần của phần một cách đồng đều.
-
Dấu chìm: Đây là những trầm cảm nhỏ trên bề mặt của bộ phận. Trong khuôn 2 shot, chúng thường xảy ra ở những khu vực nơi vật liệu thứ hai dày và co lại khi nó nguội đi, kéo vào vật liệu thứ nhất. Chúng có thể được ngăn chặn bằng cách tăng áp suất đóng gói, kéo dài thời gian giữ và thiết kế cẩn thận phần để tránh các phần lớn, dày.
-
Trái phiếu yếu: Đây là một thuật ngữ chung cho một trái phiếu thất bại dưới sự căng thẳng. Nó có thể được gây ra bởi sự ô nhiễm trên bề mặt phần đầu tiên (ví dụ: từ các tác nhân giải phóng khuôn), nhiệt độ tan chảy không đúng cách hoặc không đủ thời gian để vật liệu thứ hai hợp nhất với phần đầu tiên. Phòng ngừa liên quan đến việc duy trì môi trường sản xuất sạch, đảm bảo các thông số quy trình tối ưu và đôi khi thậm chí sử dụng thử nghiệm phá hủy để xác minh sức mạnh trái phiếu.
Kỹ thuật và thiết bị kiểm tra
-
Kiểm tra trực quan: Là tuyến phòng thủ đầu tiên, các kỹ thuật viên được đào tạo kiểm tra trực quan từng bộ phận cho các khiếm khuyết mỹ phẩm. Điều này bao gồm kiểm tra các biến thể màu, dấu chìm, đèn flash (vật liệu dư thừa) hoặc bất kỳ dấu hiệu phân tách nào.
-
CMM (Máy đo tọa độ): Đối với độ chính xác thứ nguyên, CMM được sử dụng. Máy chính xác này sử dụng một đầu dò để thực hiện các phép đo chính xác cao về hình học của một bộ phận, đảm bảo rằng tất cả các tính năng đều nằm trong các dung sai được chỉ định. Điều này đặc biệt quan trọng đối với các bộ phận 2 shot trong đó hai vật liệu phải tích hợp hoàn hảo.
-
Thử nghiệm phá hủy: Để xác minh trực tiếp cường độ liên kết giữa hai vật liệu, một mẫu nhỏ của các bộ phận phải chịu các thử nghiệm phá hủy. Điều này có thể liên quan đến việc kéo hai vật liệu ra ngoài trong một bài kiểm tra độ bền kéo, xoắn bộ phận hoặc kiểm tra tác động. Phương pháp này xác nhận rằng trái phiếu đủ mạnh để đáp ứng các yêu cầu về hiệu suất và độ bền của sản phẩm.
Xu hướng trong tương lai trong việc ép phun 2 phát
Ngành công nghiệp ép phun 2 shot ở trạng thái tiến hóa liên tục, được thúc đẩy bởi những tiến bộ công nghệ và nhu cầu ngày càng tăng đối với sản xuất phức tạp, hiệu quả và bền vững hơn. Tương lai của quá trình sẽ được định hình bởi một số xu hướng chính hứa hẹn sẽ tăng cường khả năng và trí thông minh của nó.
Những tiến bộ trong vật liệu
Sự phát triển của các polyme mới là một xu hướng quan trọng. Các nhà sản xuất và các nhà khoa học vật liệu đang tập trung vào việc tạo ra các vật liệu chuyên dụng cung cấp các tính chất nâng cao và các chức năng mới. Điều này bao gồm Các polyme dựa trên sinh học và tái chế Để giải quyết các mối quan tâm bền vững, cũng như các chất đàn hồi mới và nhựa kỹ thuật với các đặc điểm vượt trội. Những vật liệu này sẽ cung cấp các liên kết hóa học mạnh hơn, khả năng chống nhiệt độ cao hơn và phản hồi xúc giác chính xác hơn (haptic), mở rộng hơn nữa các ứng dụng của đúc 2 phát.
Tự động hóa và robot
Tự động hóa đã không thể thiếu để đúc 2 phát, nhưng nó trở nên tinh vi hơn. Làn sóng đổi mới tiếp theo sẽ thấy robot và robot hợp tác (COBOTS) thực hiện các nhiệm vụ phức tạp hơn ngoài việc loại bỏ phần đơn giản. Điều này bao gồm Hội đồng đúc chèn, kiểm tra chất lượng tự động và xử lý phần phức tạp. Tự động hóa tăng này sẽ giảm chi phí lao động, cải thiện tính nhất quán sản xuất và cho phép sản xuất đèn ra, nơi máy móc có thể hoạt động mà không cần sự giám sát của con người.
Phần mềm mô phỏng và tối ưu hóa
Việc sử dụng phần mềm nâng cao là cách mạng hóa quá trình thiết kế khuôn. Các kỹ sư hiện sử dụng mạnh mẽ Phần mềm mô phỏng Để mô hình hóa toàn bộ chu kỳ đúc 2 shot. Điều này cho phép họ dự đoán và ngăn ngừa các khiếm khuyết phổ biến như cong vênh, liên kết yếu hoặc làm đầy không đều trước khi khuôn được sản xuất. Bằng cách tối ưu hóa các thiết kế khuôn và các thông số xử lý hầu như, các nhà sản xuất có thể giảm đáng kể nhu cầu về các nguyên mẫu vật lý tốn kém, dẫn đến chu kỳ phát triển sản phẩm nhanh hơn và tỷ lệ thành công lần đầu tiên cao hơn.
Tích hợp Công nghiệp 4.0
Sự tích hợp của việc đúc 2 phát vào Nhà máy thông minh Hệ sinh thái (Công nghiệp 4.0) là một xu hướng chính. Các máy đang được trang bị các cảm biến thu thập dữ liệu thời gian thực về nhiệt độ, áp suất và các biến quy trình quan trọng khác. Dữ liệu này sau đó được đưa vào một hệ thống trung tâm để phân tích, cho phép bảo trì dự đoán, sử dụng năng lượng được tối ưu hóa và điều chỉnh quy trình tự động. Mức độ kết nối và phân tích dữ liệu này cho phép chuyển từ phản ứng sang sản xuất chủ động, đảm bảo chất lượng sản phẩm nhất quán và hiệu quả hoạt động tối đa.
